| Номер в госреестре | 29040-16 |
| Наименование СИ | Анализаторы цифровых линий |
| Обозначение типа СИ | EDCT 20 |
| Изготовитель | Кооператив техники связи "Elektronika", Венгрия |
| Год регистрации | 2016 |
| Срок свидетельства | 14.12.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы цифровых линий EDCT 20 (далее - анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой, измерения джиттера (фазового дрожания) цифрового сигнала и анализа ошибок при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных.
Анализатор представляет собой малогабаритной прибор, включающий в себя генератор импульсных сигналов и приемник, анализирующий поступающий на вход сигнал.
Принцип действия анализатора основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе анализатора цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих на входы анализатора, что позволяет регистрировать и анализировать ошибки и аварийные сигналы;
- измерении джиттера (фазового дрожания) на интерфейсе Е1 по рекомендации Международного союза электросвязи (МСЭ-Т) О.171.
Анализатор позволяет регистрировать и анализировать ошибки в первичных цифровых трактах и выделенных канальных интервалах на скорости 2048 кбит/с (интерфейс Е1). В результате анализа потока зарегистрированных ошибок вычисляются и индицируются коэффициент ошибок, другие показатели ошибок по рекомендациям G.821, G.826, М.2100 Международного Союза электросвязи (МСЭ-Т).
При заказе дополнительного блока передачи данных анализатор позволяет выполнять анализ ошибок в каналах передачи данных со стандартными интерфейсами X.21, V.24, V.35, V.11 в диапазоне скоростей от 0,05 до 10000 кбит/с.

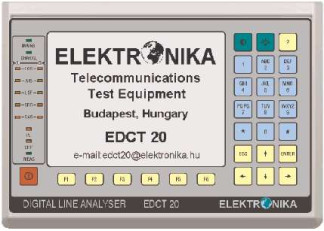

Общий вид анализатора и схема защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки с предупреждающей надписью, на изображены на рисунках 1 и 2 соответственно.
JL ELEKTR^NIKA
■ и ш ш ш и й Е1ШН
Программное обеспечение (ПО) встроенное, с управляющими функциями. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014 и обеспечивается конструкцией. Исключается возможность несанкционированного влияния на ПО СИ и измерительную информацию. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией и пломбой. Модификация ПО возможна только на предприятии изготовителя.
Таблица 1 - Идентификационные данные ПО
| Идентификационное наименование ПО | EDCT 20 с |
| Номер версии (идентификационный номер) ПО | не ниже 2.36 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Характеристика | Значение | ||||||
| Пределы допускаемой относительной погрешности выходного сигнала по частоте, Гц | ±50 10-6 | ||||||
| Интерфейс Е1 (PRI) | |||||||
| Номинальное значение тактовой частоты выходного сигнала, кГц | 2048 | ||||||
| Амплитуда импульсов на выходных портах (симметричных/несимметричных), В | 3,0±0,3/2,37±0,237 | ||||||
| Номинальная длительность импульса выходного сигнала (на уровне 50 %), нс; | 244±25 | ||||||
| Номинальное значение входного и выходного импеданса (симметричный/несимметричный), Ом | 120/75 | ||||||
| Затухание несогласованности входа, дБ, на частоте 1024 кГц | >18 | ||||||
| Максимальное затухание сигнала на входных портах относительно номинального уровня, дБ | 36 | ||||||
| Диапазон измеряемого размаха джиттера (фазового дрожания), тактовых интервалов* | от 0,1 до 10 | ||||||
| Пределы допускаемой относительной погрешности измерения размаха джиттера, % | ±7 | ||||||
| Сонаправленный интерфейс Е0 (Кодир) | |||||||
| Номинальное значение тактовой частоты выходного сигнала, кГц | 64 | ||||||
| Амплитуда импульсов выходного сигнала, В | 1±0,1 | ||||||
| Длительность одиночного/сдвоенного импульса выходного сигнала (на уровне 50 %), мкс; | 3,9±0,39/7,8±0,78 | ||||||
| Интерфейсы передачи данных | |||||||
| Тип интерфейса | V.11 | /.35 | V.24 | Х.21 | |||
| Пределы амплитуды (U) выходных импульсов, В - на нагрузке, кОм | <6 3,9 | >2 0,1 | <6 3,9 | >2 0,1 | от 5 до 15 3-7 | >2 0,1 | |
* Тактовый (единичный) интервал (ТИ) соответствует для цифрового сигнала с тактовой частотой 2048 кГц значению времени, равному 488 нс
| Характеристика | Значение |
| Диапазон температур окружающей среды, °C - рабочий | от 0 до +50 |
| - транспортирования и хранения | от -20 до +70 |
| Г абариты (длинахширинахвысота), мм | 244x160x44 |
| - с встроенным блоком передачи данных | 244x160x76 |
| Масса не более, кг | 1,5 |
| - с встроенным блоком передачи данных | 1,9 |
Питание - от встроенной аккумуляторной батареи или через сетевой адаптер от сети переменного тока напряжением (220±22) В, частотой (50±1) Гц.
По требованиям к электробезопасности и электромагнитной совместимости (по помехоэмиссии для оборудования класса Б) прибор соответствует ГОСТ 22261-94 и ГОСТ Р 51522.1-2011.
наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Анализатор цифровых линий | EDCT 20 | 1 |
| Сетевой адаптер | Y146-017 | 1 |
| Измерительные кабели: | Y107-383, Y107-384, Y107-396, Y107-268 | 5 |
| Y-адаптер | Y107-385 | 1 |
| Адаптер | Y107-386 | 2 |
| Кабель USB-порта | Y107-389 | 1 |
| Руководство по эксплуатации | ОМ 381-000-000R | 1 |
| Методика поверки | 1 | |
| Сумка для переноски прибора и принадлежностей | Y147-014 | 1 |
осуществляется по документу МП 29040-16 «Анализаторы цифровых линий EDCT 20. Методика поверки», утвержденному ФГУП ЦНИИС 21 сентября 2016 г.
Основные средства поверки:
- частотомер электронно-счетный Ч3-63/1, регистрационный № 9084-90;
- осциллограф универсальный двухканальный широкополосный С1 -97, регистрационный № 7464-79;
- анализатор цифровых трактов МP1552 В, регистрационный № 20754-01 на единичный экземпляр № 6100022653: (2-622) МГц, ±3,5- 10-6f, диапазон вводимого/ измеряемого джиттера 0,5-20/0,001-20 ТИ, погрешность измерения <1,7 %;
- магазин затуханий ТТ-4103/17, регистрационный № 9629-84.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о
поверке.
приведены в эксплуатационном документе.
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51522.1-2011 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
Техническая документация фирмы-изготовителя - кооператива техники связи ELEKTRONIKA, Венгрия.
