| Номер в госреестре | 29061-12 |
| Наименование СИ | Меры микротвердости |
| Обозначение типа СИ | MV010 |
| Изготовитель | "David L. Ellis Co., Inc.", США |
| Год регистрации | 2012 |
| Срок свидетельства | 24.02.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Меры микротвёрдости MV010 (далее - меры) предназначены для воспроизведения шкал твёрдости Виккерса HV0,01; HV0,025; HV 0,05; HV 0,1; HV0,2; HV0,3; HV0,5; HV1.

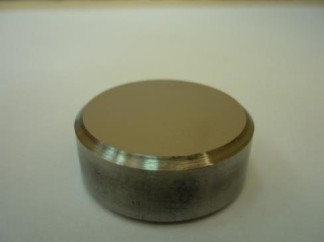

Меры изготавливается в виде плитки круглой или прямоугольной формы. Меры твёрдостью выше 250 HV изготавливаются из качественной углеродистой или легированной стали, меры твёрдостью 135±75 HV изготавливаются из латуни. На рабочей поверхности мер выделена квадратная рабочая область со стороной квадрата 16 мм.
Основными метрологическими характеристиками мер микротвердости MV010 являются диапазон и размах измерений твердости. Размах - интервал между наибольшим и наименьшим значениями чисел твёрдости HV, полученными при измерениях в пяти точках, расположенных равномерно по рабочей поверхности меры микротвердости.
Размах зависит от шкалы (испытательной нагрузки) и диапазона твёрдости. Меры твёрдости должны удовлетворять требованиям Таблицы 1.
Таблица 1.
| Диапазоны чисел твёрдости HV | |||||
| Шкала | 100±25 | 200±50 | 450±75 | 600±75 | 800±50 |
| Значения | размаха AHV ,не более, HV | ||||
| HV 0,01; HV 0,025 | 10 | 20 | 45 | 60 | 80 |
| HV 0,05 | 8 | 16 | 36 | 48 | 64 |
| HV 0,1 | 6 | 12 | 27 | 36 | 48 |
| HV 0,2; HV 0,3; HV 0,5; | 4 | 8 | 18 | 24 | 32 |
| HV 1 | 3 | 6 | 13,5 | 18 | 24 |
Рабочие условия применения:
температура воздуха , оС от +10 до +35
относительная влажность воздуха, % 65 ± 15 Габаритные размеры, мм:
меры круглой формы:
диаметр 31,7 ± 1
высота, не менее 6,0 меры прямоугольной формы:
длина 25,0 ± 1
ширина 25,0 ± 1
высота, не менее 6,0
Сторона квадратной рабочей области, мм: 16 ± 1
Шероховатость рабочей области, Ra, мкм, не более 0,03
Масса, кг, не более: 0,075
наносится на титульный лист паспорта MV010-01 ПС типографским способом.
Мера микротвёрдости MV010 Упаковочная коробка Методика поверки MV010-01 МП Паспорт MV010-01 ПС
-1 шт. -1 шт. -1 шт. -1 шт.
осуществляется по документу “Меры микротвёрдости MV010. Методика поверки” MV010-01 МП, утверждённому ФГУП “ВНИИФТРИ” 10. 11. 2011.
Основное поверочное оборудование - ГЭТ 31-10.
Сведения содержатся в документе ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения.
Нормативные документы, устанавливающие требования к мерам микротвёрдости MV010
ГОСТ 8.063-2007 Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.
- при передаче размера единиц при поверке приборов для измерения твёрдости металлов по шкалам Виккерса.
| Зарегистрировано поверок | 43 |
| Поверителей | 2 |
| Актуальность данных | 05.12.2024 |
