Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие ТмМП-100-М2, НМП-100-М2, ТНМП-100-М2, ДТмМП-100-М2, ДНМП-100-М2, ДТНМП-100-М2, 29062-14

Для измерения вакуумметрического, избыточного, а также разности вакуумметрических и избыточных давлений воздуха и неагрессивных газов.
Документы
Карточка СИ
Номер в госреестре 29062-14
Наименование СИ Тягомеры, напоромеры, тягонапоромеры, дифманометры-тягомеры, дифманометры-напоромеры, дифманометры-тягонапоромеры мембранные показывающие
Обозначение типа СИ ТмМП-100-М2, НМП-100-М2, ТНМП-100-М2, ДТмМП-100-М2, ДНМП-100-М2, ДТНМП-100-М2
Изготовитель ЗАО "Бастор", р.п.Базарный Сызган
Год регистрации 2014
Срок свидетельства 08.08.2019
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Тягомеры ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие (далее - приборы) предназначенны для измерения вакуумметрического, избыточного, а также разности вакуумметрических и избыточных давлений воздуха и неагрессивных газов.

Описание

Принцип действия тягомеров ТмМП-100-М2, напоромеров НМП-100-М2, тягона-поромеров ТНМП-100-М2, дифманометров-тягомеров ДтмМП-100-М2, дифманометров-напоромеров ДНМП-100-М2, дифманометров-тягонапоромеров ДТНМП-100-М2 мембранных показывающих основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента. Конструкция приборов указана на рисунке 1.

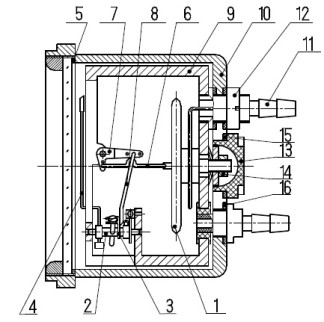

5 7 8 6 9 10 12

1 - мембранная коробка; 2 - ось; 3 - шибер; 4 - стрелка; 5, 15, 16 - прокладка; 6, 8 - тяга; 7

- рычаг; 9 - кронштейн; 10 - корпус; 11 - штуцер; 12, 13, 14 - гайка.

Измеряемое давление через штуцер 11 подается во внутреннюю полость мембранной коробки 1. Разность давлений вызывает перемещение жесткого центра мембранной коробки, которое тягой 6 передается на рычаг 7 и далее через тягу 8 на шибер 3 оси 2, на которой закреплена стрелка 4. Весь механизм прибора собран на кронштейне 9, который к

Лист № 2 Всего листов 4

корпусу 10 крепится на штуцере 11 при помощи гайки 12. Прокладки 5, 15 и 16 служат для обеспечения герметичности прибора.

Технические характеристики

1 Пределы измерений приборов и класс точности указаны в таблице 1.

Таблица 1

Наименование

приборов

Условное

обозначение

Верхнее значение диапазона показаний кПа (кгс/м2)

Класс

точно

сти

избыточного давления

вакуумметричес-кого давления

Тягомер

Дифманометр -тягомер

ТмМП-100-М2

ДТмМП-100-М2

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000)

1,5; 2,5

Напоромер

Дифманометр-

напоромер

НМП-100-М2

ДНМП-100-М2

0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 (25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600; 2500; 4000; 6000)

1,5; 2,5

Тягонапоромер

Дифманометр-

тягонапоромер

ТНМП-100-М2

ДТНМП-100-М2

0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20 (20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000)

0,2; 0,3; 0,5; 0,8; 1,25; 2; 3; 5; 8; 12,5; 20 (20; 30; 50; 80; 125; 200; 300; 500; 800; 1250; 2000)

1,5; 2,5

Примечание - Верхний предел измерений избыточного давления равен верхнему пределу измерений вакуумметрического давления.

2 Пределы допускаемой основной погрешности показаний приборов должны соответствовать указанным в таблице 2.

Таблица 2

Обозначение

Предел допускаемой основной погрешности,

класса точности

% от диапазона показаний

1,5

± 1,5

2,5

± 2,5

3    Рабочие условия эксплуатации приборов:

-    температура окружающего воздуха, °С    от минус 50 до плюс 60

-    относительная влажность окружающего воздуха при температуре 35 °С, %    98

4    Масса приборов, кг, не более    0,8

5    Степень защиты от пыли и воды по ГОСТ 14254-96

6    Устойчивость к воздействию вибрации по ГОСТ Р 52931-2008

IP53 L3 66 000 10

по эксплуатации и

7    Средняя наработка на отказ, ч

8    Полный средний срок службы, лет

Знак утверждения типа

наносится на циферблате приборов и титульных листах руководства паспорта типографским способом.

Комплектность

Комплект поставки приборов приведен в таблице 3.

Таблица 3

Обозначение

документа

Наименование и условное обозначение

Коли

чество

Примечание

АКИ2.832.028 АКИ2.832.028 РЭ АКИ2.832.028 ПС АКИ8.392.001

Прибор

Руководство по эксплуатации

Паспорт

Ключ

1 шт. 1 экз. 1 экз. 1 шт.

В соответствии с заказом

Примечание: При поставке приборов в один адрес техническое описание и инструкция по эксплуатации прикладываются из расчета один экземпляр на десять приборов при партии не менее 10 штук.

Поверка

осуществляется по документу МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

Перечень основных средств поверки:

-    жидкостный микроманометр типа МКВ-250 (0 - 250) кгс/м2, 2 р.; КТ 0,02;

-    мановакуумметр грузопоршневой МВП-2,5 [(-0.95) - 2,5] кгс/см , 2 р., КТ 0,05;

-    измеритель давления двухканальный типа ИДС-2-1 (0 - 2793) гПа, ПГ ± 0,47 гПа;

-    измеритель давления двухканальный типа типа ИДС-1-2, (13 - 7000) гПа, ПГ ± 1,00 гПа.

Сведения о методах измерений

Сведения о методах измерений приведены в Технических условиях ТУ 4212-01325357401-2005 «Тягомеры ТмМП-100- М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры- тягомеры ДТмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие».

Нормативные документы, устанавливающие требования к тягомерам ТмМП-100-М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры-тягомеры ДтмМП-100-М2, дифманометры-напоромеры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие

1    ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».

2    МИ 2124-90 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».

3    ТУ 4212-013-25357401-2005 «Тягомеры ТмМП-100- М2, напоромеры НМП-100-М2, тягонапоромеры ТНМП-100-М2, дифманометры- тягомеры ДТмМП-100-М2, диф-манометры-напоромеры ДНМП-100-М2, дифманометры-тягонапоромеры ДТНМП-100-М2 мембранные показывающие».

Рекомендации к применению

- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
