Преобразователи измерительные переменного тока и напряжения переменного тока Е9527ЭС, 29090-16

Назначение

Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС (далее по тексту - преобразователи) предназначены для измерения и линейного преобразования в электрический сигнал переменного тока:

-    переменного тока в рабочем режиме (преобразователи Е 9527/1ЭС, Е 9527/2ЭС, Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС);

-    напряжения переменного тока в рабочем режиме и в режиме перегрузки (преобразователи Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС - Е 9527/29ЭС);

-    напряжения переменного тока в рабочем режиме (преобразователи Е 9527/23ЭС);

-    переменного тока в режиме перегрузки (преобразователи Е 9527/4ЭС - Е 9527/7ЭС);

-    переменного тока в рабочем режиме и в режиме перегрузки (преобразователи Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС).

Описание

Принцип действия преобразователя основан на аналого-цифровом преобразовании действующих значений измеряемой величины.

Конструктивно преобразователи состоят из следующих основных узлов: основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней резисторами (только для преобразователей Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/23ЭС, Е 9527/25ЭС - Е 9527/29ЭС).

В основании установлены четыре измерительных трансформатора.

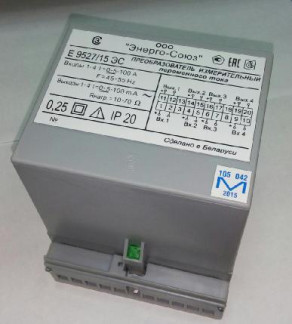

Фотография общего вида представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

Основные технические характеристики преобразователей приведены в таблице 1.

1    - Место для нанесения оттиска клейма поверителя

2    - Место для нанесения клейма-наклейки поверителя

3    - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек

Примечания к таблице 1:

1    технические данные преобразователей одинаковы для каждого канала;

2    Для преобразователей класса 0,25 Х1 = 3 Ом, Х2 = 8 Ом, Х3 = 10 Ом;

Для преобразователей класса 0,5    Х1 = 9 Ом, Х2 = 24 Ом, Х3 = 30 Ом;

Для преобразователей класса 1,0    Х1 = 30 Ом, Х2 = 80 Ом, Х3 = 100 Ом.

По заказу потребителя преобразователи изготавливаются классов точности 0,25; 0,5; 1,0.

Пределы допускаемой основной приведенной погрешности преобразователя при сопротивлении нагрузки, указанной в таблице 1, равны соответственно ± 0,25, ± 0,5; ± 1,0 % от нормирующего значения (Анорм) в диапазоне частоты входного сигнала от 45 до 55 Гц.

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды, в пределах диапазона рабочих температур не превышает:

-    пределов допускаемой основной погрешности для преобразователей класса точности 0,25;

-    0,8 пределов допускаемой основной погрешности для преобразователей класса точности 0,5

-    0,5 пределов допускаемой основной погрешности для преобразователей класса точности 1,0.

При одновременном воздействии повышенной температуры 35 °С и влажности 95 % пределы дополнительной погрешности не превышают:

-    удвоенного предела допускаемой основной погрешности для преобразователей классов точности 0,25 и 0,5;

-    предела допускаемой основной погрешности для преобразователей классов точности 1,0;

При влиянии внешнего однородного переменного магнитного поля, синусоидального изменяющегося во времени с частотой тока, протекающего по измерительным цепям, с магнитной индукцией 0,5 мТл при самом неблагоприятном напрвлении и фазе магнитного поля, пределы дополнительной погрешности не превышают:

-    предела допускаемой основной погрешности для преобразователей классов точности 1,0;

-    1,8 предела допускаемой основной погрешности для преобразователей классов точности 0,5;

-    удвоенного предела допускаемой основной погрешности для преобразователей классов точности 0,25;

Преобразователи относятся к преобразователям с гальваническим разделением входных и выходных цепей между собой.

Преобразователи являются приборами без дополнительного источника питания.

Мощность, потребляемая от измерительной цепи при    номинальном значении входного сигнала, В-А не более:

для преобразователей переменного тока    1,0;

для преобразователей напряжения переменного тока    4,0;

Габаритные размеры преобразователей, мм, не более    125 х 110 х 132;

Средняя наработка на отказ, ч, не менее    32 000;

Средней срок службы, лет, не менее    10

Условия эксплуатации: диапазон температуры окружающего воздуха, относительная влажность, %, при температуре 35 °С диапазон атмосферного давления, кПа

°С

от минус 30 до плюс 50; 95;

от 84 до 106,7

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским методом и лицевую панель преобразователя фотохимическим способом.

Комплектность

В комплект поставки входят:

-    преобразователь (модификация по заказу потребителя);

-    руководство по эксплуатации УИМЯ.411600.019 РЭ;

-    паспорт УИМЯ.411600.019 ПС;

-    методика поверки МП.ВТ.066-2003;

-    коробка упаковочная СКЮИ.743832.001.

Поверка

осуществляется в соответствии с документом МП.ВТ.066-2003 «Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС. Методика поверки», согласованным РУП «Витебский ЦСМС» 10.12.2003 г.

Перечень основного поверочного оборудования:

Установка для поверки амперметров и вольтметров на постоянном и переменном токе У300. Воспроизведение напряжения в диапазоне от 0 до 1 000 В, воспроизведение тока от 0 до 300 А (Госреестр № 2721-71);

Установка поверочная универсальная УППУ-МЭ 3.1. Ток от 1 мА до 50 А, фазное напряжение до 242 В (Госреестр № 29123-05);

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1». Пределы основной погрешности ± 0,01 %. (Госреестр № 26459-04);

Магазин сопротивления Р-33. Воспроизведение сопротивления в диапазоне от 0,1 до 99999,9 Ом, класс точности 0,2. (Госреестр № 1231-60);

Мера электрического сопротивления Р3030. Яном = 1 Ом, 10 Ом. Класс точности 0,002. (Госреестр № 8238-81);

Вольтметр 3010, класс точности 0,1. (Госреестр №27219-04).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации УИМЯ.411600.019 РЭ «Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.022-91    ГСИ. Государственный первичный эталон и государственная

поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 30 А.

МИ 1935-88    ГСИ. Государственная поверочная схема для средств измере

ний электрического напряжения до 1000 В в диапазоне частот от 110-2 до 3 109 Гц.

МИ 1940-88    ГСИ. Государственная поверочная схема для средств измере

ний силы переменного электрического тока от 110 до 25 А в диапазоне частот от 20 до 1106 Гц ТУ РБ 300521831.019-2003 Преобразователи измерительные переменного тока и напряжения переменного тока Е 9257ЭС.Технические условия.
