Преобразователи измерительные переменного тока и напряжения переменного тока Е9527ЭС, 29090-17

Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС (далее по тексту - преобразователи) предназначены для измерений и линейных преобразований в электрический сигнал переменного тока.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	29090-17
Наименование СИ	Преобразователи измерительные переменного тока и напряжения переменного тока
Обозначение типа СИ	Е9527ЭС
Изготовитель	ООО "Энерго-Союз", Беларусь, г.Витебск
Год регистрации	2017
Срок свидетельства	30.05.2022
МПИ (интервал между поверками)	4 года
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Преобразователи относятся к преобразователям с гальваническим разделением входных и выходных цепей между собой.

Принцип действия преобразователя основан на аналого-цифровом преобразовании действующих значений измеряемой величины.

Конструктивно преобразователи состоят из следующих основных узлов: основания, крышки корпуса, зажимов подключения внешних цепей, печатной платы с расположенными на ней резисторами (только для преобразователей Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/23ЭС, Е 9527/25ЭС - Е 9527/29ЭС). В основании установлены измерительные трансформаторы, по одному на каждый канал.

Преобразователи выпускается в следующих модификациях:

- переменного тока в рабочем режиме (преобразователи Е 9527/1ЭС, Е 9527/2ЭС, Е 9527/12ЭС, Е 9527/16ЭС, Е 9527/17ЭС, Е 9527/20ЭС, Е 9527/21ЭС);

- напряжения переменного тока в рабочем режиме и в режиме перегрузки (преобразователи Е 9527/3ЭС, Е 9527/13ЭС, Е 9527/25ЭС - Е 9527/29ЭС);

- напряжения переменного тока в рабочем режиме (преобразователи Е 9527/23ЭС);

- переменного тока в режиме перегрузки (преобразователи Е 9527/4ЭС - Е 9527/7ЭС);

- переменного тока в рабочем режиме и в режиме перегрузки (преобразователи Е 9527/14ЭС, Е 9527/15ЭС, Е 9527/18ЭС, Е 9527/19ЭС, Е 9527/22ЭС, Е 9527/24ЭС).

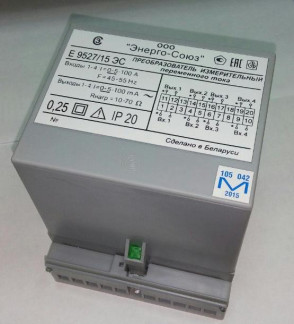

Общий вид средства измерений представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение мест нанесения оттисков клейм и знака поверки представлены на рисунке 2.

1 - Место для нанесения оттиска клейма поверителя

2 - Место для нанесения знака поверки

3 - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест

нанесения знака поверки

Программное обеспечение

отсутствует.

Таблица 2 - Метрологические характеристики

Тип, модификация	Диапазон измерений входного сигнала		Номинальное значение входного сигнала	Диапазон изменения выходного сигнала, мА		Нормирующее значение (1норм) выходного сигнала, мА		Сопротивление нагрузки, Ом
	Рабочий режим	Режим перегрузки		Рабочий режим	Режим перегрузки	Рабочий режим	Режим перегрузки
Е 9527/1ЭС	от 0 до 1 А	-	1 А	От 0 до 5,0	-	5	-	300 ± 30
Е 9527/2ЭС	от 0 до 5 А		5 А
Е 9527/3ЭС	от 0 до 100 В	от 100 до 130 В	100 В		От 5,0 до 6,5		6,5	300 ± Х1
Е 9527/4ЭС	-	от 0 до 20 А	1А	-	От 0 до 5,0	-	5	300 ± 30
Е 9527/5ЭС		от 0 до 40 А
Е 9527/6ЭС		от 0 до 50 А
Е 9527/7ЭС		от 0 до 100 А	5 А
Е 9527/12ЭС	от 0 до 10 А	-	10 А	От 0 до 5,0	-	5	-
Е 9527/13ЭС	от 0 до 100 В	от 100 до 130 В	100 В		От 5,0 до 6,5		6,5	800 ± Х2
Е 9527/14ЭС	от 0 до 1 А	от 1 до 20 А	1 А		От 5,0 до 100,0		100	От 10 до 70
Е 9527/15ЭС	от 0 до 5 А	от 5 до 100 А	5 А
Е 9527/16ЭС	от 0 до 1 А	-	1 А		-		-	300 ± 30
Е 9527/17ЭС	от 0 до 5 А		5 А
Е 9527/18ЭС	от 0 до 1 А	от 1 до 20 А	1 А		От 5,0 до 100,0		100
Е 9527/19ЭС	от 0 до 5 А	от 5 до 100 А	5 А
Е 9527/20ЭС	от 0 до 1 А	-	1 А		-		-	1000 ± Х3
Е 9527/21ЭС	от 0 до 5 А		5 А
Е 9527/22ЭС	от 0 до 1 А	от 1 до 20 А	1 А		От 5,0 до 100,0		100	От 10 до 70
Е 9527/22ЭС	от 0 до 5 А	от 5 до 100 А	5 А
Е 9527/23ЭС	от 0 до 100 В	-	100 В		-		-	800 ± Х2
Е 9527/23ЭС	от 0 до 400 В		400 В

Тип, модификация	Диапазон измерений входного сигнала		Номинальное значение входного сигнала	Диапазон изменения выходного сигнала, мА		Нормирующее значение (1норм) выходного сигнала, мА		Сопротивление нагрузки, Ом
	Рабочий режим	Рабочий режим		Рабочий режим	Режим перегрузки	Рабочий режим	Режим перегрузки
Е 9527/24ЭС	от 0 до 5 А	от 5 до 50 А	5 А	От 0 до 5,0	От 5,0 до 50,0	5	50	От 10 до 70
Е 9527/25ЭС	от 0 до 220 В	от 220 до 286 В	220 В		От 5,0 до 6,5		6,5	800 ± Х2
Е 9527/26ЭС	от 0 до 380 В	от 380 до 494 В	380 В
Е 9527/27ЭС	от 0 до 100 В	от 100 до 130 В	100 В					1000 ± Х3
Е 9527/28ЭС	от 0 до 220 В	от 220 до 286 В	220 В
Е 9527/29ЭС	от 0 до 380 В	от 380 до 494 В	380 В
Технические данные преобразователей одинаковы для каждого канала
Для преобразователей класса 0,25*			Х1 = 3 Ом,	Х2 = 8 Ом,		Х3 = 10 Ом;
Для преобразователей класса 0,5*			Х1 = 9 Ом,	Х2 = 24 Ом,		Х3 = 30 Ом;
Для преобразователей класса 1,0*			Х1 = 30 Ом,	Х2 = 80 Ом,		Х3 = 100 Ом.
*По заказу потребителя преобразователи изготавливаются классов точности 0,25; 0,5; 1,0. Пределы допускаемой основной приведенной погрешности преобразователя при сопротивлении нагрузки, указанной в таблице 1, равны соответственно ±0,25, ±0,5; ± 1,0 % от нормирующего значения (1норм) в диапазоне частоты входного сигнала от 45 до 55 Гц.

Пределы допускаемых значений дополнительных погрешностей, вызванных воздействием влияющих величин, приведены в таблице 4.

Таблица 2 - Пределы допускаемых значений дополнительных погрешностей

Наименование влияющей величины	Пределы допускаемой дополнительной погрешности, % от !норм
Наименование влияющей величины	для класса точности 0,25	для класса точности 0,5	для класса точности 1
Изменение температуры окружающей среды, в пределах диапазона рабочих температур	±0,25	±0,4	±0,5
Одновременное воздействие повышенной температуры 35 °С и влажности 95 %	±0,5	±0,9	±1,0
Влияние внешнего однородного переменного магнитного поля, синусоидального изменяющегося во времени с частотой тока, протекающего по измерительным цепям, с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля	±0,5	±0,5	±1,0

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:	Преобразователи являются приборами без дополнительного источника питания
Потребляемая мощность В А, не более - для преобразователей переменного тока - для преобразователей напряжения переменного тока	1,0 4,0
Г абаритные размеры средства измерений, мм, не более -высота -ширина -длина	125 110 132
Масса, кг, не более	1,4
Условия эксплуатации: - температуры окружающей среды, °С - относительная влажность при температуре 35 °С, % - атмосферного давления, кПа	от -30 до +50 95 от 84 до 106,7
Нормальные климатические условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферного давления, кПа	от +15 до +25 от 30 до 80 от 84 до 106
Средний срок службы, лет Средняя наработка на отказ, ч	10 32000

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским методом и лицевую панель преобразователя фотохимическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Преобразователь измерительный (модификация по заказу потребителя)	(модификация по заказу потребителя)	1 шт.
Коробка упаковочная	СКЮИ.743832.001	1 шт.
Паспорт	УИМЯ.411600.019 ПС (УИМЯ.411600.019-01 ПС)	1 экз.
Руководство по эксплуатации	УИМЯ.411600.019 РЭ	1 экз.
Методика поверки	МП.ВТ.066-2003	1 экз.

Поверка

осуществляется по документу МП.ВТ.066-2003 «Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС. Методика поверки», утвержденному РУП «Витебский ЦСМС» 10.12.2003 г.

Основные средства поверки:

установка для поверки амперметров и вольтметров на постоянном и переменном токе У300, регистрационный номер в Федеральном информационном фонде (далее по тексту - рег. №) № 2721-71;

установка поверочная универсальная УППУ-МЭ 3.1, рег. № 29123-05; прибор электроизмерительный эталонный многофункциональный «Энергомонитор - 3.1», рег. № 29123-05;

магазин сопротивления Р-33, рег. № 1231-60;

мера электрического сопротивления Р3030, рег. № 8238-81;

вольтметр 3010, рег. № 27219-04.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на корпус преобразователя в соответствии с рисунком 2.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ РБ 300521831.019-2004 Преобразователи измерительные переменного тока и напряжения переменного тока Е 9527ЭС. Технические условия
