Преобразователи измерительные напряжения обратной последовательности фаз Е9565ЭС, 29095-16

Назначение

Преобразователи измерительные напряжения обратной последовательности фаз Е 9565ЭС (далее по тексту - преобразователи) предназначены для линейного преобразования напряжения обратной последовательности фаз переменного тока в выходной сигнал переменного тока.

Описание

Принцип действия преобразователей состоит в измерении напряжения обратной последовательности системы трехфазных напряжений переменного тока и линейном преобразовании их в унифицированный выходной сигнал переменного тока в диапазоне от 0 до 5 мА. Преобразователи конструктивно состоят из следующих основных узлов:

-    основания с клеммной колодкой, в которой размещены зажимы для подключения внешних цепей;

-    крышки корпуса;

-    двух крышек клеммной колодки;

-    печатной платы с элементами схемы;

-    двух трансформаторов, установленных в основании.

Основание с клеммной колодкой, крышка корпуса, крышки клеммной колодки выполнены

из изоляционного материала.

Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых прово-2 2 дов сечением от 0,28 мм (диаметр 0,6 мм) до 7,07 мм (диаметр 3 мм)

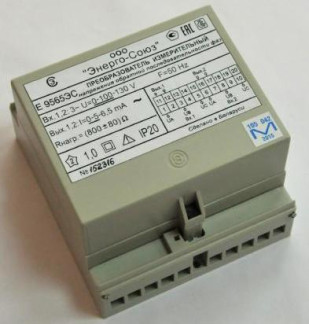

Фотография общего вида представлена на рисунке 1.

Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек приведены на рисунке 2.

1    - Место для нанесения оттиска клейма поверителя

2    - Место для нанесения клейма-наклейки поверителя

3    - Место для нанесения оттиска клейма ОТК

Рисунок 2 - Схема пломбировки от несанкционированного доступа и обозначение мест нанесения оттисков клейм и размещения наклеек

Технические характеристики

1    Диапазон изменения линейного напряжения переменного трехфазного тока:

-    в рабочем режиме, В    от 0 до 100;

-    в режиме перегрузки, В    от 100 до 130.

2    Номинальное значение входного сигнала, В    100.

3    Выходной ток:

-    при обрыве любой из фаз и номинальном значении входного сигнала, мА

1,67 ± 0,05

-    при прямой последовательности фаз и номинальном значении входного сигнала не более, мА 0,05

4    Частота входного сигнала, Гц    от 49,5 до 50,5;

5    Диапазон изменения выходного сигнала при обратной последовательности фаз:

-    в рабочем режиме, мА    от 0 до 5;

-    в режиме перегрузки, мА    от 5 до 6,5;

6    Сопротивление нагрузки, Ом    (800 ± 80).

7    Входное сопротивление каждой из цепи (АВ или СВ) при прямой или обратной последовательности фаз, кОм, не менее    5.

8    Пределы допускаемой основной приведенной погрешности преобразователей от нормирующего значения выходного сигнала, равного 5 мА, %    ± 1,0.

9    Пределы допускаемых дополнительных погрешностей преобразователей не превышают:

-    при изменении температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры от минус 30 до плюс 60 °С на каждые 10 °С ± 0,5 %;

-    при работе в условиях относительной влажности (95 ± 3) % при 35 °С ± 1,0 %;

-    при влиянии внешнего однородного магнитного поля переменного тока частотой измеряемого сигнала с магнитной индукцией 0,5 мТл    ± 0,5 %

10    Габаритные размеры, мм, не более    125 х 110 х 80.

11    Масса, кг, не более    0,6.

12    Средний срок службы, лет, не менее    12.

13    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С    от минус 30 до плюс 60

-    относительная влажность при температуре 35 °С, %    до 95

-    диапазон атмосферного давления, кПа    от 84 до 106,7.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским методом и лицевую панель преобразователя фотохимическим способом.

Комплектность

В комплект поставки входят:

-    преобразователь (модификация по заказу потребителя);

-    руководство по эксплуатации УИМЯ.411600.021 РЭ;

-    паспорт УИМЯ.411600.021 ПС;

-    методика поверки МП.ВТ.073-2003;

-    коробка упаковочная.

Руководство по эксплуатации и методика поверки поставляются по 1 экз. на

3 преобразователя.

Поверка

осуществляется в соответствии с документом МП.ВТ.073-2003 «Преобразователи измерительные напряжения обратной последовательности фаз Е 9565ЭС. Методика поверки», согласованным РУП «Витебский ЦСМС» 10.12.2003 г., с изменением № 1, согласованным РУП «Витебский ЦСМС» 28.09.2010 г., и изменением № 2, согласованным РУП «Витебский ЦСМС»

29.05.2015 г.

Перечень основного поверочного оборудования:

Установка поверочная универсальная УППУ-МЭ 3.1., выходное фазное напряжение от 0,01 до 242 В (Госреестр № 29123-05);

Магазин сопротивления Р-33. Воспроизведение сопротивления в диапазоне от 0,1 до 99999,9 Ом, класс точности 0,2. (Госреестр № 1231-60);

Мера электрического сопротивления Р3030. 10 Ом. Класс точности 0,002. (Госреестр № 8238-81);

Вольтметр цифровой напряжения переменного тока ЦВ8500, класс точности 0,1. (Госреестр № 37458-08).

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации УИМЯ.411600.021 РЭ «Преобразователи измерительные напряжения обратной последовательности фаз Е 9565ЭС. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.022-91    ГСИ. Государственный первичный эталон и государственная

поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.

МИ 1935-88    ГСИ. Государственная поверочная схема для средств измере

ний электрического напряжения до 1000 В в диапазоне частот от 110-2 до 3 109 Гц.

МИ 1940-88    ГСИ. Государственная поверочная схема для средств измере

ний силы переменного электрического тока от 110 до 25 А в диапазоне частот от 20 до 1106 Гц ТУ РБ 300521831.021-2003 Преобразователи измерительные напряжения обратной последовательности фаз Е 9265ЭС.Технические условия.
