| Номер в госреестре | 29095-20 |
| Наименование СИ | Преобразователи измерительные напряжения обратной последовательности фаз |
| Обозначение типа СИ | Е 9565ЭС |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г.Витебск |
| Год регистрации | 2020 |
| Срок свидетельства | 26.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные напряжения обратной последовательности фаз Е 9565ЭС (в дальнейшем - преобразователи) предназначены для линейного преобразования напряжения обратной последовательности фаз переменного тока в выходной сигнал переменного тока.
Преобразователи применяются для контроля напряжения обратной последовательности фаз электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Преобразователи конструктивно состоят из следующих основных узлов: основания с клеммной колодкой. В клеммной колодке размещены зажимы для подключения внешних цепей;
крышки корпуса;
двух крышек клеммной колодки;
печатной платы с элементами схемы;
двух трансформаторов, установленных в основании.
Основание с клеммной колодкой, крышка корпуса, крышки клеммной колодки выполнены из изоляционного материала.
Зажимы клеммной колодки обеспечивают подключение медных или алюминиевых проводов сечением от 0,28 мм2 (d=0,6 мм) до 7,07 мм2 (d=3 мм).

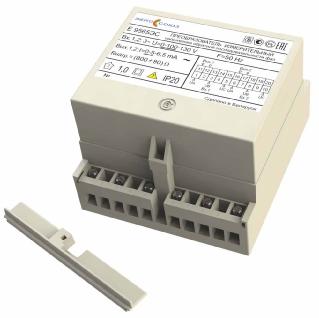

Общий вид преобразователей представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа и указание мест для нанесения знака поверки средств измерений на преобразователи приведены на рисунке 2.
1 - место для нанесения знака поверки в виде оттиска клейма
2 - место для нанесения знака поверки в виде клейма-наклейки
3 - место для нанесения оттиска клейма ОТК
отсутствует.
Пределы допускаемой основной приведенной погрешности преобразователей равны ± 1,0 % от нормирующего значения выходного сигнала, равного 5 мА.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон изменения линейного напряжения переменного трехфазного тока, В - в рабочем режиме - в режиме перегрузки | от 0 до 100 от 100 до 130 |
| Входной сигнал - номинальное значение входного сигнала, В | 100 |
| Частота входного сигнала, Гц | от 49,5 до 50,5 |
| Выходной сигнал при обрыве любой из фаз и номинальном значении входного сигнала, мА - при прямой последовательности фаз - при обратной последовательности фаз | от 1,62 до 1,72 от 3,28 до 3,38 |
| Выходной сигнал при прямой последовательности фаз и номинальном значении входного сигнала, не более, мА | 0,05 |
| Диапазон изменения выходного сигнала при обратной последовательности фаз, мА - в рабочем режиме - в режиме перегрузки | от 0 до 5 от 5,0 до 6,5 |
| Сопротивление нагрузки, кОм | от 720 до 880 |
| Входное сопротивление каждой из цепей (АВ или СВ) при прямой или обратной последовательности фаз, не менее, кОм | 5 |
| Мощность, потребляемая преобразователями от каждой измерительной цепи при номинальном значении входного сигнала и прямой (АВС) или обратной (СВА) последовательности фаз, не более, В-А | 2 |
| Габаритные размеры преобразователей (ШхДхВ), не более, мм | 125х110х80 |
| Масса, не более, кг | 0,7 |
| Средний срок службы, не менее, год | 12 |
наносится на лицевую панель преобразователя фотохимическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплект поставки представлен в таблице 2.
Таблица 2 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователь измерительный напряжения обратной последовательности фаз Е 9565ЭС | УИМЯ.411600.021 | 1 |
| Паспорт | УИМЯ.411600.021 ПС | 1 |
| Руководство по эксплуатации | УИМЯ.411600.021 РЭ | 1 |
| Методика поверки | МП.ВТ.073-2003 | 1 |
| Коробка упаковочная | СКЮИ.743832.001-01 | 1 |
| Примечание: при поставке партии преобразователей в один адрес прилагается один экземпляр руководства по эксплуатации и методики поверки на 3 преобразователя | ||
осуществляется по документу МП.ВТ.073-2003 «Преобразователи измерительные напряжения обратной последовательности фаз Е 9565ЭС. Методика поверки», согласованному с РУП «Витебский ЦСМС» 10.12.2003 г. (изменения №1-3 согласованны РУП «Витебский ЦСМ» 24.12.2019 г.).
Основные средства поверки:
- мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 61977-15);
- установка поверочная универсальная УППУ-МЭ 3.1 (регистрационный номер в Федеральном информационном фонде 29123-05);
- вольтметр ЦВ8500 (регистрационный номер в Федеральном информационном фонде 37458-17);
- магазин сопротивлений Р33 (регистрационный номер в Федеральном информационном фонде 1321-60);
- магазин сопротивления измерительный Р33 (регистрационный номер в Федеральном информационном фонде 1321-60).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки в виде клейма-наклейки наносится на крышку корпуса преобразователя и/или на свидетельство о поверке, знак поверки в виде оттиска клейма наносится на корпус преобразователя в местах крепления крышки и ставится в паспорте на преобразователь, при первичной поверке или свидетельстве о поверке, при периодической.
приведены в эксплуатационном документе.
ТУ РБ 300521831.021-2004. Преобразователь измерительный напряжения обратной последовательности фаз Е 9565ЭС. Технические условия.
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».
ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
