| Номер в госреестре | 29135-16 |
| Наименование СИ | Фотометры биохимические специализированные |
| Обозначение типа СИ | ФБС-01 |
| Изготовитель | ООО "Эйлитон", г.Дубна |
| Год регистрации | 2016 |
| Срок свидетельства | 16.09.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры биохимические специализированные ФБС-01 (далее по тексту -фотометры) предназначены для измерений оптической плотности жидких проб при проведении биохимических исследований.
Принцип действия фотометров основан на спектрально-избирательном поглощении потока оптического излучения при прохождении его через жидкие пробы.
Основными узлами фотометров являются:
источник излучения - светодиоды;
блок установки кюветы или пробирки;
приемник излучения - фотодиод;
встроенный микропроцессор, служащий для управления фотометром, ввода и вывода данных, расчетов и обработки результатов измерений.
Фотометры выпускаются в двух исполнениях ФБС-01-1 и ФБС-01-2, отличающихся длинами волн источников излучения (600, 650 нм и 540 нм соответственно).
Фотометр выполнен в виде малогабаритного настольного переносного прибора.
Защита от несанкционированной модификации обеспечивается конструкцией фотометра.
Общий внешний вид фотометров показан на рисунках 1 и 2._
Место нанесения знака поверки
ФБС-OI -Л
ВШВЫКЯ
АНАЛИЗАТОР БЕЛКА В МОЧЕ

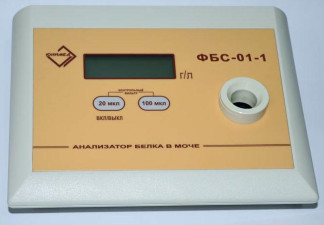

Рисунок 1 - фотометр биохимический специализированный ФБС-01
исполнение ФБС-01-1
Место нанесения знака поверки
О
ФБС-01-2
СЮ CED
Рисунок 2 - фотометр биохимический специализированный ФБС-01
исполнение ФБС-01-2
Программное обеспечение (далее - ПО) предназначено для управления фотометром, проведения измерений, обработки информации, хранения результатов измерений.
Идентификационные данные (признаки) метрологически значимой части ПО фотометров указаны в таблицах 1 и 2.
Таблица 1 - исполнение ФБС-01-1
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО 600 |
| Номер версии (идентификационный номер) ПО | ПО 600.х.х* |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
*где 600 - версия метрологически значимой части ПО; х - версия сборки ПО Таблица 2 - исполнение ФБС-01-2
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО 540 |
| Номер версии (идентификационный номер) ПО | ПО 540.х.х** |
| Цифровой идентификатор ПО | Данные являются собственностью производителя и являются защищёнными для доступа дилера и пользователей |
**
где 540 - версия метрологически значимой части ПО; х - версия сборки ПО.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3 Всего листов 4
Конструкция фотометров исключает возможность несанкционированного влияния на ПО фотометров и измерительную информацию.
приведены в таблице 3.
Таблица 3
| Наименование параметра | ФБС-01-1 | ФБС-01-2 |
| Длина волны, нм | 600, 650 | 540 |
| Диапазон измерений оптической плотности, Б | от 0,030 до 1,000 | от 0,030 до 2,000 |
| Диапазон показаний оптической плотности, Б | от 0,002 до 1,000 | от 0,002 до 2,000 |
| Пределы абсолютной погрешности измерений оптической плотности, Б | ± 0,06 | |
| Напряжение питания, В При частоте, Гц | 220+22 50 | |
| Потребляемая мощность, В-А, не более | 1,0 | |
| Г абаритные размеры, мм, | 200 х 150 х 63 | |
| Масса без комплекта запасных частей и принадлежностей, кг, не более | 1,5 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +25 от 30 до 75 | |
наносится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель фотометра методом наклеивания.
1 фотометр биохимический специализированный ФБС-01 - 1 шт.;
2 элемент питания (батарея типа АА) - 4 шт.;
3 крышка (для закрытия измерительной кюветы) - 1 шт.;
4 контрольный светофильтр - 1 шт.;
5 руководство по эксплуатации фотометра - 1 экз.;
6 паспорт - 1 экз.;
7 методика поверки - 1 экз.
осуществляется по документу МП 036.Д4-16 «ГСИ. Фотометры биохимические специализированные ФБС-01. Методика поверки», утверждённому ФГУП «ВНИИОФИ»
11.07.2016 г.
Основное средство поверки - комплект светофильтров поверочный КСП-02; номер в федеральном информационном фонде 38817-08.
приведены в Руководствах по эксплуатации на фотометры биохимические специализированные ФБС-01.
ТУ 9443-005-59879815-2004 Технические условия.
Лист № 4 Всего листов 4
ГОСТ 8.588-2006 ГСИ. Государственная поверочная схема для средств измерений оптической плотности материалов.
