| Номер в госреестре | 29143-14 |
| Наименование СИ | Измерители угла наклона двухкоординатные |
| Обозначение типа СИ | ИН-Д3 |
| Изготовитель | ЗАО "НТП "Горизонт", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 01.11.2024 |
| МПИ (интервал между поверками) | 1 год |
Измерители угла наклона двухкоординатные ИН-Д3 (далее измерители) предназначены для измерений малых углов наклона и наклонных перемещений объектов по двум координатам.
Измерители выпускаются с цифровым и аналоговым выходами.
Измеритель с цифровым выходом состоит из преобразователя и блока управления, последний включает в себя преобразователь интерфейса RS485-USB.
Измеритель с аналоговым выходом состоит из преобразователя и электронного блока.
В корпусе преобразователя установлен первичный преобразователь, представляющий собой заполненную электролитом металлическую ампулу с электрическими выводами.
Первичный преобразователь содержит центральный подвижный электрод и четыре боковых электрода.
Принцип действия измерителя следующий.
При наклоне первичного преобразователя за счёт действия силы тяжести подвижный центральный электрод изменяет своё положение относительно боковых электродов, что приводит к изменению электрических сопротивлений заполненных электролитом межэлектрод-ных полостей. Эти изменения электрических сопротивлений преобразуются в электрические сигналы.
Корпус преобразователя имеет три базовых опоры и три опорных винта, первые служат для проверки смещения собственного нуля измерителя, вторые - для регулирования наклона преобразователя при его установке на объекте. Соединение кабеля с корпусом преобразователя осуществляется через кабельный ввод.
У преобразователя определены три взаимно-перпендикулярные измерительные оси: центральная измерительная (вертикальная) ось Z, совпадающая с осью симметрии преобразователя и две взаимно перпендикулярные радиальные (горизонтальные) измерительные оси Х и У. На направления радиальных измерительных осей указывают риски, нанесённые на поверхности корпуса измерителя.
Выходными величинами измерителя являются составляющие угла наклона преобразователя на его радиальные (горизонтальные) измерительные оси, полученные в виде выходных электрических сигналов по двум каналам Х и У.
В качестве регистрирующего устройства для считывания выходных электрических сигналов измерителя с цифровым выходом может использоваться персональный компьютер (ПК) - ноутбук.
Для считывания выходных электрических сигналов измерителя с аналоговым выходом может использоваться цифровой вольтметр.
При подключении измерителя к ПК цифровые значения составляющих углов наклона на радиальные измерительные оси Х и У запоминаются и численно и графически отображаются в режиме реального времени на мониторе ПК.

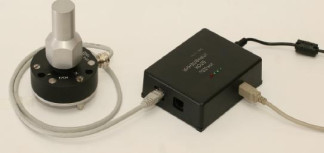

Внешний вид измерителя представлен на рисунках 1 и 2.
Измеритель имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Микропрограмма для микроконтроллера ATmega8 электронной платы измерителя угла наклона двухкоординатного ИН-Д3ц | IN-D3 | v2.11 | 0x0000 | CRC-16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
На рисунке 3 показаны места пломбировки корпуса преобразователя от несанкционированного доступа. Пломбировка осуществляется путём наклеивания стикера из самоклеющейся плёнки на верхнюю крышку, корпус и нижнюю крышку преобразователя.
: в
п
Таблица 2
| Модельный ряд | ц 3 Д0 -Д 6 § | ИН-Д3 ц 720 | ИН-Д3 ц 1440 | ИН-Д3 ц 1800 | ИН-Д3 ц 3600 | ИН-Д3 ц 7200 | ИН-Д3 ц 10800 | ИН- Д3ц 14400 |
| ИН-Д3а 360 | ИН-Д3а 720 | ИН-Д3а 1440 | ИН-Д3а 1800 | ИН-Д3а 3600 | ИН-Д3а 7200 | ИН-Д3а 10480 | ИН- Д3а 14400 | |
| Диапазон измерений угла наклона, '' | ±360 | ±720 | ±1440 | ±1800 | ±3600 | ±7200 | ±10480 | ±14400 |
| Коэффи циенты преобра зования | Измерители с цифровым выходом | |
| 1 | ||
| Измерители с аналоговым выходом, мВ/ '' | ||
| 10 5 2,5 2 1 0,5 | 0,3333 0,25 | |
| Градуировочная характеристика | Линейная функция преобразования | |
| Пределы допускаемой основной приведенной погрешности измерений угла наклона, % от диапазона измерений угла наклона | ||
| измерители с цифровым выходом | ± 0,5 | |
| измерители с аналоговым выходом | ± 0,7 | |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры на 1 °С, % от диапазона измерений угла наклона | ±0,005 | |
| Рабочий температурный диапазон измерителей с цифровым выходом, °С | от - 40 до + 50 | |
| Рабочий температурный диапазон измерителей с аналоговым выходом, °С | от - 30 до + 50 | |
| Угол между радиальными измерительными осями преобразователя, ..,° | 90 ±1 | |
| Напряжение питания у измерителей с цифровым выходом, В | от 24 до 28 | |
| Напряжение питания у измерителей с аналоговым выходом, В | ± 5 | |
| Потребляемый ток у измерителей с цифровым выходом, не более, мА | 20 | |
| Потребляемый ток у измерителей с аналоговым выходом, не более, мА | 10 | |
| Габаритные размеры преобразователя (0 х высота), мм | 80х125 | |
| Масса преобразователя, г | 450 | |
| Устойчивость к механическим воздействиям: вибрации амплитудой 49 м/с в диапазоне частот от 20 до 80 Гц, продолжительностью 1 ч; многократным с ускорением 147 м/с2 при частоте 100 ударов в минуту, длительностью 5 мс в течение 0,5 ч; одиночным ударам с ускорением 294 м/с длительностью 5 мс | ||
| Устойчивость к температурным воздействиям, °С | от -50 до +50 | |
Знак утверждения типа наносится на корпус преобразователя методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
| № п/п | Наименование | Количество, шт. |
| 1 | Измеритель угла наклона двухкоординатный ИН-Д3 | * |
| 2 | Крепёжный комплект | 1 |
| 3 | Руководство по эксплуатации МПГТ 401262.03.00.00 РЭ | 1 |
| 4 | Методика поверки МПГТ 401262.03.00.00 МП | 1 |
| 5 | CD-диск с программами: Gorizont, Gorizont Test, Gorizont Test Lock.bat | ** |
| 6 | Блок управления с кабелем для ПК | ** |
Примечание.
*Модификация измерителя выбирается при заказе.
** Позиции 5 и 6 в количествах более 1 шт. поставляются на партию измерителей по
отдельному заказу.
осуществляется в соответствии с документом МПГТ 401262.03.00.00 МП «Измеритель угла наклона двухкоординатный ИН-Д3. Методика поверки», утвержденным Испытательным центром ФГУП «ВНИИМС» в ноябре 2013 г.
Основные средства поверки: экзаменатор эталонный 1-го разряда М-055, диапазон измерений ±600", погрешность ±(0,12+2-а-10-4) " (где а - измеренное значение в секундах), вольтметр универсальный цифровой В7-78/1, напряжение от 100 мВ до 1000 В, погрешность
0,0035 %.
Методы измерений содержатся в Руководстве по эксплуатации «Измеритель угла наклона двухкоординатный ИН-Д3. МПГТ 401262.03.00.00 РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям угла наклона двухкоординатным ИН-Д3
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла,
ГОСТ Р 22.1.12-2005 «Безопасность в чрезвычайных ситуациях. Структурированная система мониторинга и управления инженерными системами зданий и сооружений. Общие требования»,
Технические условия «Измеритель угла наклона двухкоординатный ИН-Д3. МПГТ 401262.03.00.00 ТУ».
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
