| Номер в госреестре | 29147-21 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PC и PR |
| Изготовитель | СООО "АПЛИСЕНС", Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные PC и PR (в дальнейшем преобразователи) предназначены для непрерывного преобразования значений разрежения, абсолютного, избыточного и гидростатического давления, разности давлений газов и жидкостей в электрические аналоговые выходные сигналы и/или в выходные цифровые сигналы.
Преобразователи применяются в системах учета энергоресурсов, расхода жидкостей и газов, уровня, плотности жидкостей функционально связанных с давлением или разностью давлений во всех областях промышленности, энергетики и коммунального хозяйства.
Первичным измерительным преобразователем является пьезорезистивный кремниевый тензомодуль, отделенный от среды измерения разделительной мембраной и заполненной специальной жидкостью. Конструкция тензомодуля гарантирует устойчивость измерительного преобразователя от ударных воздействий измеряемым давлением и от перегрузки по давлению.
Электронная схема помещена в корпусе, который производится в различных конструктивных исполнениях. Электронная схема в корпусах всех исполнений залита силиконовым компаундом со степенью защиты IP40, IP65, IP66, IP67, IP68 (в зависимости от модификации и выбранного электрического соединения) и обеспечивает преобразование низкоуровневого сигнала с первичного преобразователя в выходной сигнал: аналоговый от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В и/или цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX и сигналы интерфейсов RS-232, RS-232 TTL, RS-485 в зависимости от модификации.
Преобразователи модификаций PC-28, PC-28G, PC-50, АРС-2000, АРС-2000.Safety/ALW, РС-26Е, PC-26ED, PC-16ED, PC-28.Smart, РС-28В, PC-28.Modbus, АРС-ЮОМ, PC-28.Safety, PC-26EDL предназначены для преобразования значения избыточного давления, разрежения, абсолютного давления газов и жидкостей в электрический и/или цифровой выходной сигналы. Преобразователи избыточного давления могут также применяться для измерения значения гидростатического давления жидкостей в открытых емкостях.
Преобразователи модификаций PC-SG-25, PC-SG-16, PC-SG-25S, PC-SG-25.Smart PC-SG-25S.Smart, РС-28Р, РС-28РВ, PC-28P.Smart, PC-SP-50, PC-SG-25.Modbus, PC-SG-25S.Modbus предназначены для преобразования значения гидростатического давления жидкостей в электриче-
ский и/или цифровой выходной сигналы.
копия верна)
лист 1 из 29
Генеральный директор
—_цнаС.Д.____
Преобразователи модификаций PR-28, PR-28B, PR-28.Modbus, PR-28.Safety, PR-50, PR-54, PR-50G, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PR-28.Smart предназначены для преобразования значения разности давлений жидкостей и газов в электрический и/или цифровой выходной сигналы. Преобразователи разности давлений могут применяться в измерительных системах расхода газов и жидкостей. Преобразователи модификаций APR-2200, APR-2000Y могут также применяться для измерения значений гидростатического давления жидкостей в закрытых емкостях, находящихся под давлением. Преобразователи модификации APR-2200D могут также применяться для измерения плотности жидкостей.
По возможности перестройки диапазона измерения преобразователи модификаций РС-28, PC-28G, PR-28, PC-50, PR-50, PR-54, PR-50G, PC-SG-25, PC-SG-16, PC-SG-25S, РС-28Р; PC-SP-50, РС-26Е, PC-16ED, РС-28В, PR-28B, РС-28РВ, АРС-100М, PC-28.Safety, PC-26EDL, PR-28.Safety являются однопредельными, а преобразователи модификаций АРС-2000, APC-2000.Safety/ALW, APR-2000, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25 S. Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus - многопредельными перенастраиваемыми.
Преобразователи могут выполняться во взрывобезопасном исполнении с видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и во взрывобезопасном исполнении с видом взрывозащиты «взрывонепроницаемая оболочка d».
Преобразователи модификаций АРС-2000. Safety/ALW, APR-2000.Safety/ALW
соответствуют требованиям стандартов IEC 61508.
Перенастройка диапазона измерений и корректировка выходного сигнала многопредельных преобразователей осуществляется при помощи коммуникатора КАР или конвертера HART/RS232 с программного обеспечения (ПО) «РАПОРТ» или конвертера HART/USB с ПО «РАПОРТ», преобразователей модификации PC-26ED - при помощи адаптера связи USB-PC26 и ПО «Master-PC26», преобразователей с цифровыми сигналами стандарта протокола Modbus RTU должна осуществляться с помощью ПО «Modbus Configurator» и конвертера RS-485/USB.
Материалы, из которых изготовлены преобразователи, обеспечивают их эксплуатацию в течение всего срока службы с учетом воздействия измеряемой среды и внешних климатических факторов.
Антикоррозионное атмосферостойкое покрытие корпуса преобразователя типа ALW, ALE обеспечивает стойкость к воздействиям климатических факторов, соответствующих климатическим условиям применения, и обеспечивает в течение среднего срока службы преобразователя сохранение внешнего вида, теплоизоляцию и герметичность.

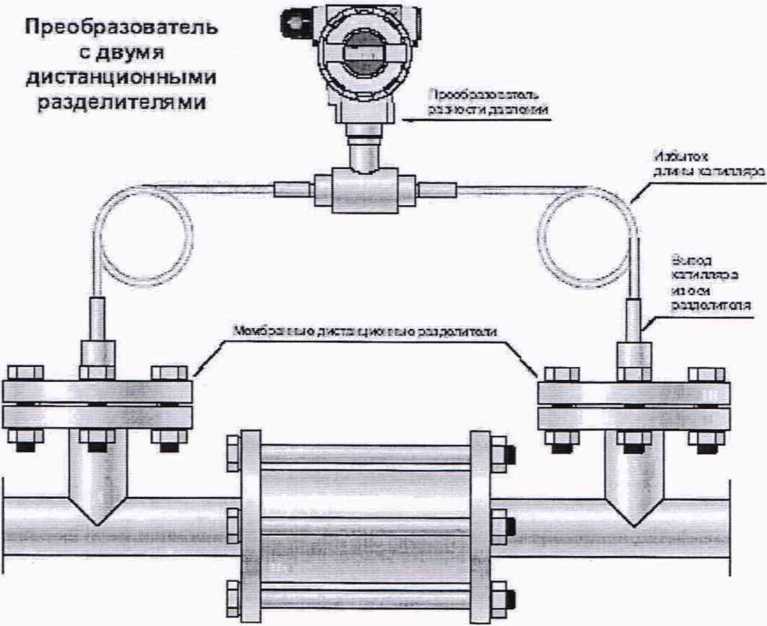

Для отделения преобразователей от среды измерения с неблагоприятными параметрами, такими как высокая химическая активность, низкая или высокая температура, повышенная вязкость, загрязнение, вибрация и т.п., используются специальные разделители.
Защита от несанкционированного доступа обеспечивается конструкцией.
Наклейки наносятся на корпус преобразователей в любом свободном месте.
140

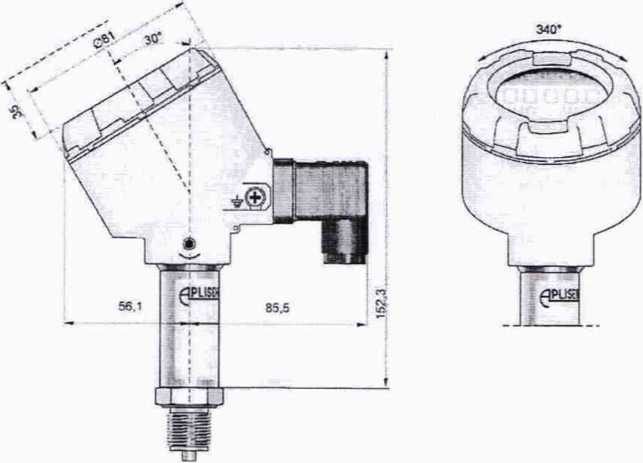

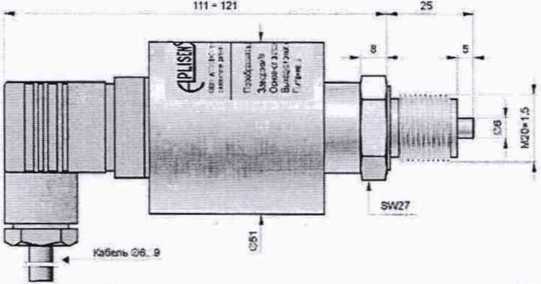

Рисунок 1 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-2000 и APC-2000.Safety/ALW

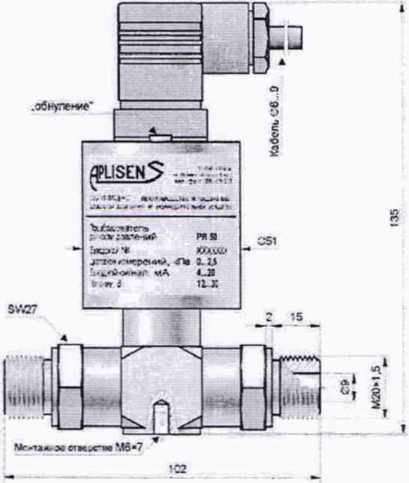

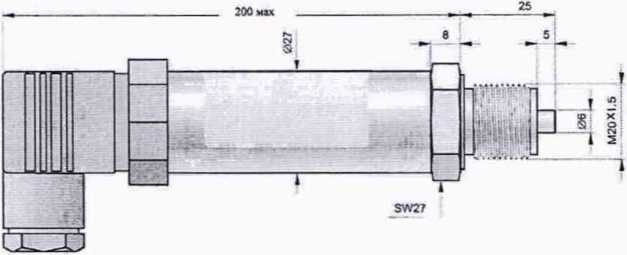

Рисунок 2 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28, PC-26ED, PC-16ED. РС-28В, PC-28.Smart, PC-28.Modbus, PC-28.Safety, PC-26EDL

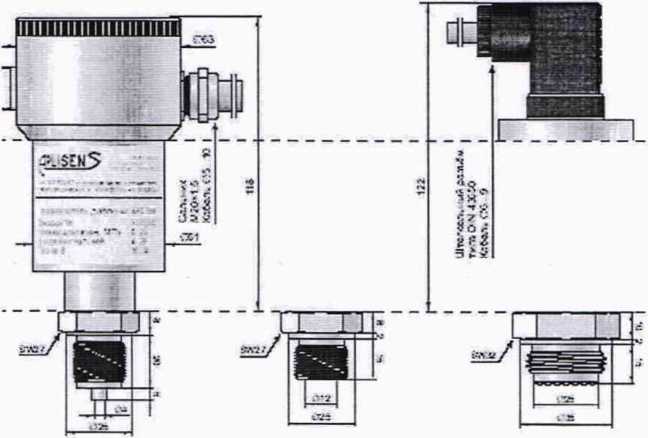

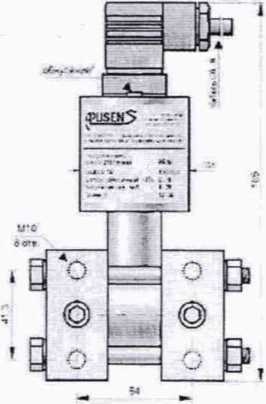

Рисунок 3 - Внешний вид, габаритные и установочные размеры преобразователей давления
измерительных РС-50

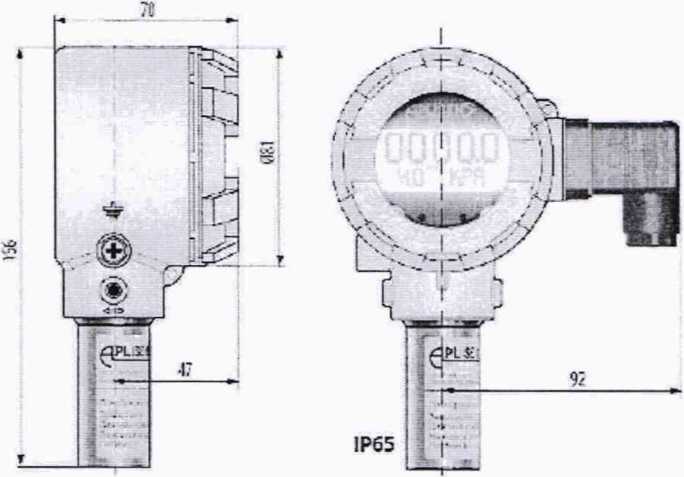

Рисунок 4 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28G

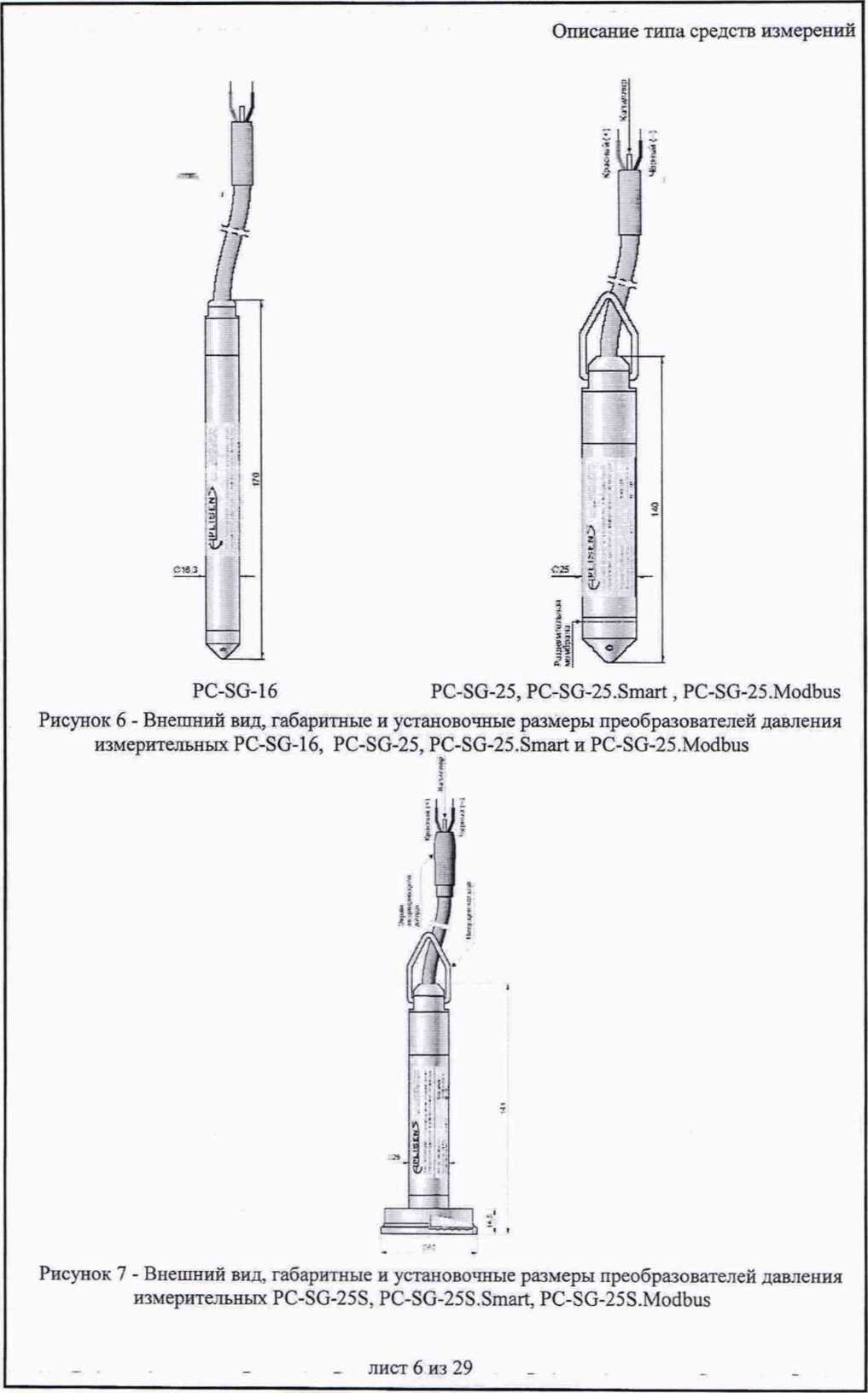

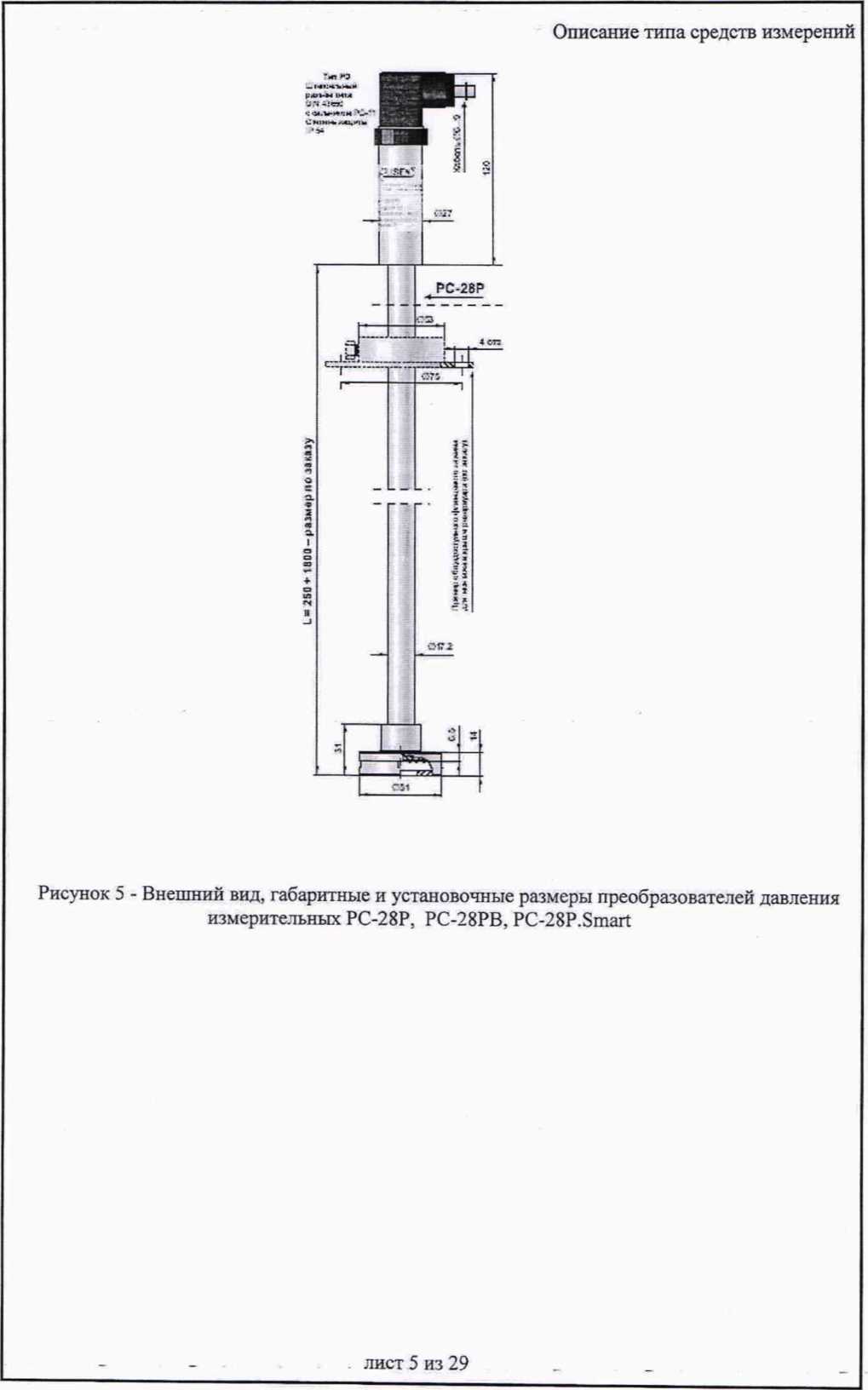

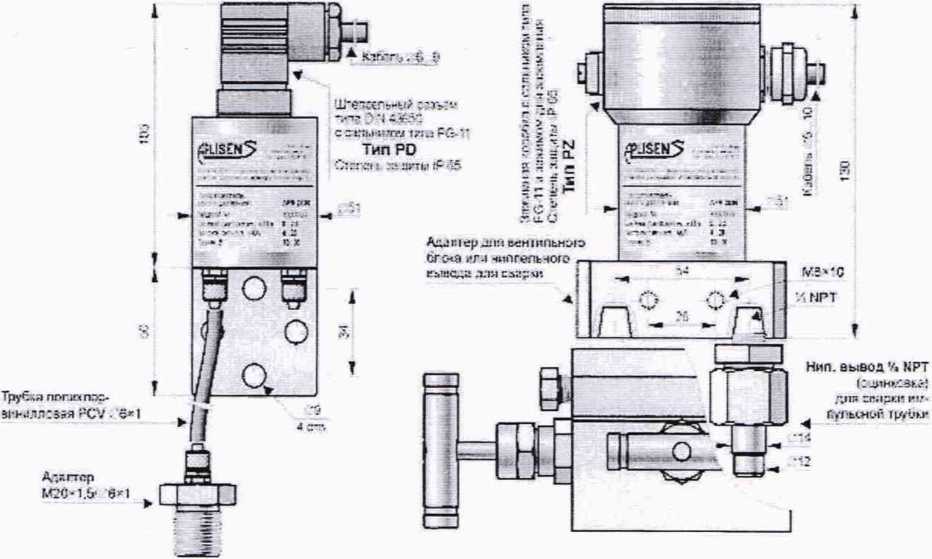

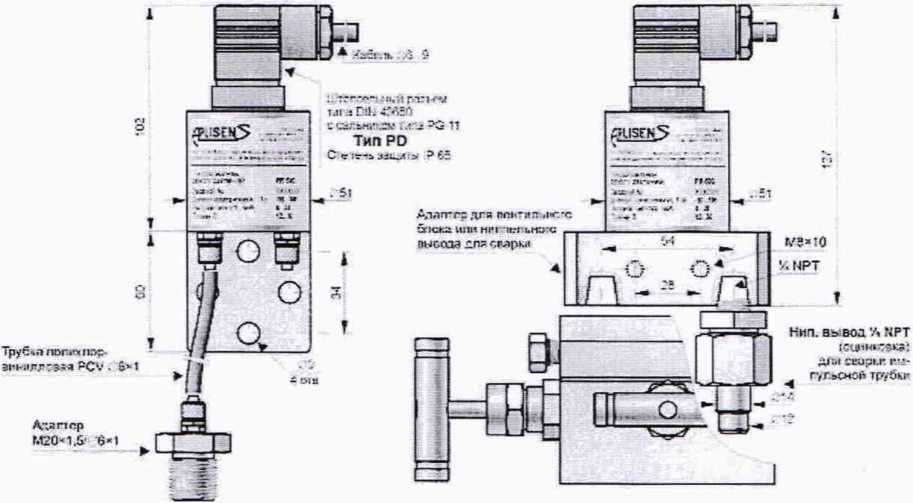

Преобразователь исполнения PD Пример со штуцерами типа Р Допустимое статическое давление 4 МПа
Преобразователь исполнения PZ
Пример с присоединением типа С для монтажа с вентильным блоком.

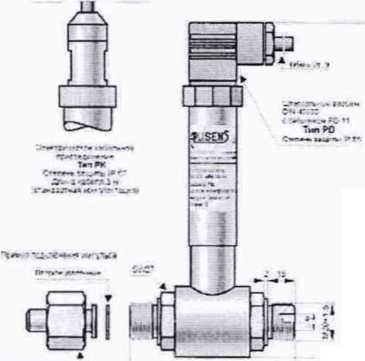

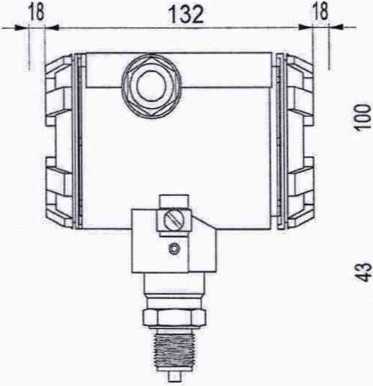

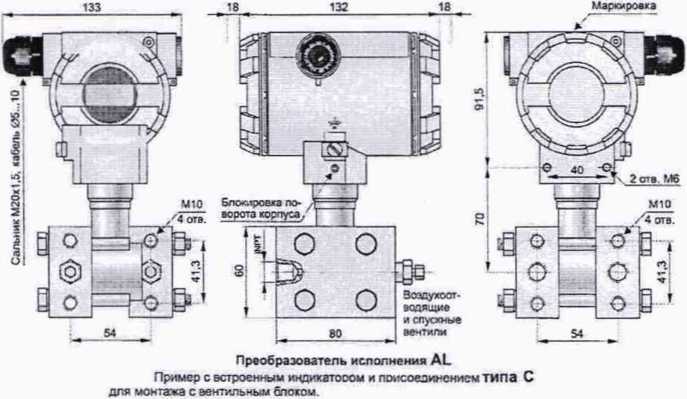

Рисунок 8 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000 и APR-2000.Safety/ALW
PR-28 с присоединительным устройством типа Р •апялсдьсрэ нм.лульФчх* трубоо
Гс£ая цирио диэпамна их«-реиии а* 4 «Пп да 2 5 МПа Гртдгльнс - дэпускммзе рз£э> ге с-этичгс'.о* дмген.»е 4 МПа
PR-28 с присоединительным устройством типа С (для мпнгажа С 0ен1ить«5.м !ХО<си|
П«бпв ширина дизчпмна илиеренл, ат 4 г Ла да 200 кПа
Рисунок 9 - Внешний вид. габаритные и установочные размеры преобразователей давления измерительных PR-28, PR-28B, PR-28.Smart, PR-28.Modbus, PR-28.Safety

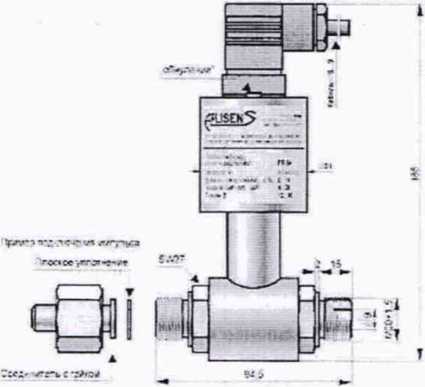

Рисунок 10 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50
Пример псдк.'«сче>«гг импугъсэ
Hroctc-? уплотнение
PR-54 с присоединительным устройством типа Р • ДЛЯ ПСДВОДЭ ИГЛуПЪО^лХ »ау5ох)
Л-обая длапалона измерении от 2 Лэ до 2СС Ли Преде.-ьнс - допускаема* рабочее с-атмч.ес<ое дзетение
4 МПа
PR-54 с присоединительным устройством типа С (для монтажа с асюиль“>м Згрчсм)
П-сспс диапазона гэмерений а- 2 «Па до 20, Лз
Рисунок 11 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-54
P3-5CG э<эном.!инре выполнение, присоединение типа PCV штуцеры с ззжиуными гайками дгя -рубок Об
PR-50G проуышгенное зътсгн^нце. приссадинеьие типа С для ыонтэжа с вентильным блохем
Рисунок 12 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PR-50G
AP4-2QQ0G зконсмичное исполнение, присоединение типа PCV цгуцрры сзанимными гайками для 'рубск С6 Гр/ves со штепсельным рэзъёуоу типа PD
APR-22-2CC лроуышлэнке ислогчение. пр/оо=динение типа С для уэчтзжз с еемгигьньу Snotov
Пример с зпечтрическгу лрисоед/нсмлем типа PZ
Рисунок 13 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000G
Рисунок 14 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200
016С
С-200
Б - Каппиляр из нержавеющей стали £3.5x1.5
В - Разделительная мембрана
Г - Защитное кольцо

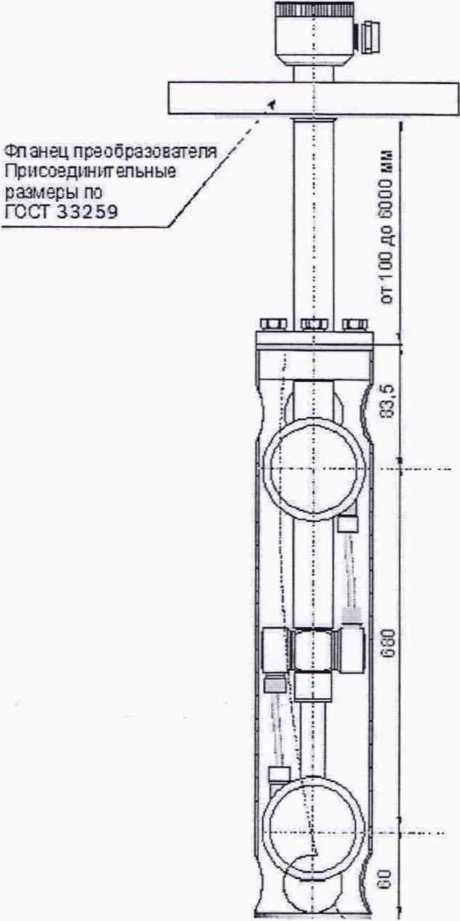

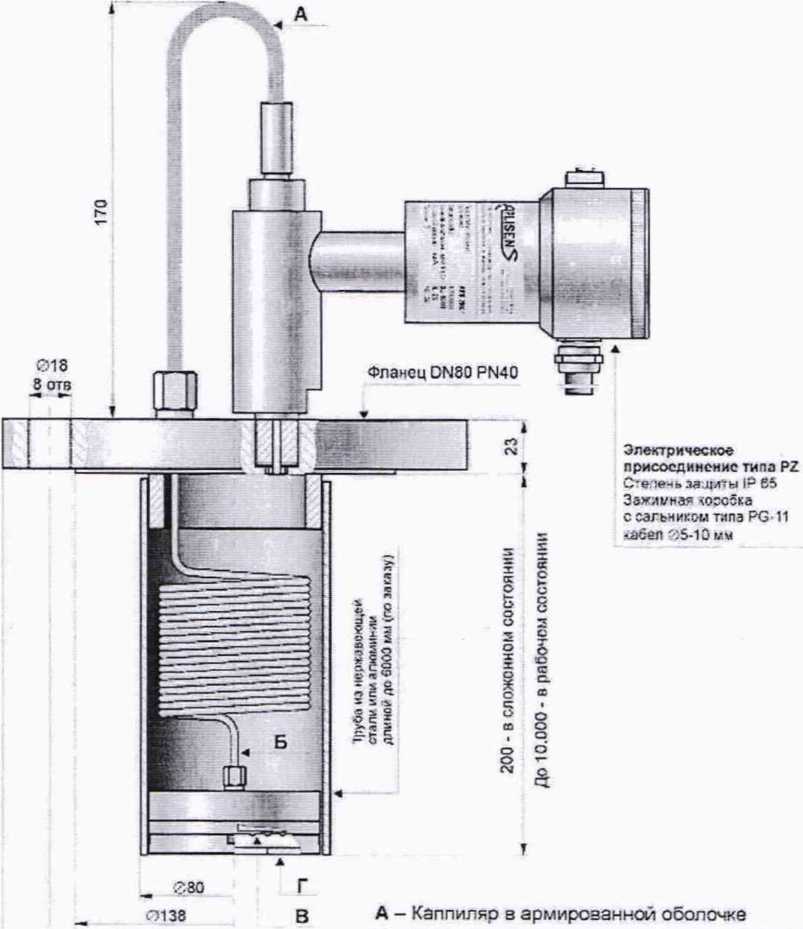

Рисунок 15 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2000Y
. оз/ присоединительные
Рисунок 16 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных APR-2200D

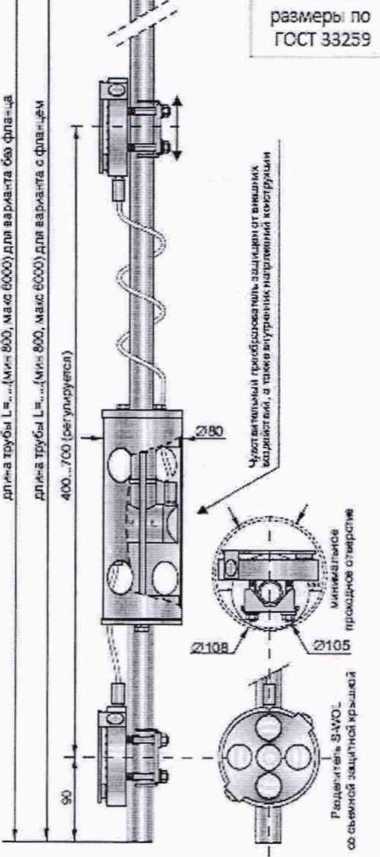

Рисунок 17 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных АРС-ЮОМ
а) исполнение ALW-TL
б) исполнение ALW-SL
Рисунок 18 - Внешний вид, габаритные и установочные размеры преобразователей давления измерительных PC-28, PC-28.Safety, PC-28.Smart, РС-28Р, РС-28Р.Smart, PR-28, PR-28.Safety, PR-28.Smart исполнения ALW
1 Модификации преобразователей, верхние пределы измерений (Ртах), диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления) указаны в таблицах 1 и 2.
Преобразователи АРС-2000, .APR-2000, APC-2000.Safety/ALW, APR-2000.Safety/ALW, APR-2200, APR-2200D, APR-2000G, APR-2000Y, PC-SG-25.Smart, PC-SG-25S.Smart, PC-26ED, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus обеспечивают возможность перенастройки диапазона измерения (основного диапазона) путём изменения верхнего или нижнего предельных значений диапазона измерения (установленного диапазона).
Таблица 1 - Модификации преобразователей однопредельных, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)____________________________
| Модификация преобразователя | Измеряемый параметр | Диапазон измерений (ДИ), кПа | Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, % | Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
| 1 | 2 | 3 | 4 | 5 |
| РС-28; PC-28.Safety | Абсолютное давление | от 0 - 20 до 0 - 40 | ±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа | 100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
| от 0 - 40 до 0 - 8000 | ||||
| Избыточное давление | от 0 - 2,5 до 0 - 40 | |||
| от 0 - 40 до 0 - 100000 | ||||
| Давление разрежения; избыточное давление-разрежение | от (-100)-0 до (-100)- 1600 | |||
| PC-28/W | Избыточное давление | от Одо 100000 | от ± 0,25 до ±5,00* | 4хДИ, но не более 120 МПА; Давление разрыва 180 МПа |
| РС-28В | Абсолютное давление | от 0 - 40 до 0 - 8000 | от ±0,60 до ±2,00* для ДИ до 2,5 кПа; от ±0,25 до ±2,00* для ДИ от 2,5 кПа | 100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
| Избыточное давление | от 0 - 2,5 до 0 - 40 | |||
| от 0 - 40 до 0 - 100000 | ||||
| Давление разрежения; избыточное давление-разрежение | от (-100)-0 до (-100)- 1600 | |||
| РС-50 | Абсолютное давление | от 0 - 40 до 0 - 8000 | от ±1,60 до ±2,00* для ДИ до 250 Па; от ±0,60 до ±2,00* для ДИ от 250 Па до 1,0 кПа; от ±0,30 до ±2,00* для ДИ от 1,0 до 10 кПа; от ±0,16 до ±2,00* для ДИ от 10 кПа | 30 кПа - для штуцера PGP; 100 кПа - для ДИ по 10 кПа; 250 кПа - для ДИ свыше 10 по 40 кПа; 4хДИ - для ДИ свыше 40 кПа по 100 МПа, но не более 120 МПа |
| Избыточное давление | от 0 - 0,25 до 0 - 10 | |||
| от 0 - 10 до 0 - 40 | ||||
| от 0 - 40 до 0 - 100000 | ||||
| Давление разрежения; избыточное давление-разрежение | от (-100)-0 до (-100)- 1600 | |||
| PC-28G | Избыточное давление, разрежение | от 0 - 2,0 до 0 - 200; от 10 до 200 | от ±0,16 до ±2,00* от ±0,60 до ±2,00* для ДИ до 2,0 кПа | 250 кПа |
| 1 | 2 | 3 | 4 | 5 |
| РС-28Р, РС-28РВ | Гидростати-ческое давление | от 0 - 2,0 до 0 - 5,0 | от ±1,00 до ±2,00* | 2хДИ |
| от 0 - 7,0 до 0 - 50 | от ±0,50 до ±2,00* | |||
| PC-SG-25 | Г идростати-ческое давле-ние | 0-20 | ±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа | 4хДИ |
| 0-40 | ||||
| 0-100 | ||||
| 0-200 | ||||
| 0-500 | ||||
| 0 -1000 | ||||
| от 0 -10 до 0 - 5000 | ||||
| PC-SG-25/CT | Гидростати-ческое давле-ние | 0-20 | ±(от 0,10 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,10 до ±2,00* для ДИ от 40 кПа | 4хДИ |
| 0-40 | ||||
| 0-100 | ||||
| 0-200 | ||||
| 0-500 | ||||
| 0-1000 | ||||
| от 0 -10 до 0 - 5000 | ||||
| PC-SG-16 | Гидростати-ческое давле-ние | 0-100 | от ±0,50 до ±2,00* | 2хДИ |
| 0-200 | ||||
| 0-500 | ||||
| 0-1000 | ||||
| от 0 -10 до 0 - 5000 | ||||
| PC-SG-25S | Г идростати-ческое давле-ние | 0-20 | ±(от 0,40 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,40 до ±2,00* для ДИ от 40 кПа | 4хДИ |
| 0-40 | ||||
| 0-60 | ||||
| 0-100 | ||||
| 0-200 | ||||
| от 0 - 20 до 0 - 200 | ||||
| PC-SG-25S/CT | Гидростати-ческое давле-ние | 0-20 | ±(от 0,20 до 2,00*+1/ДИ) для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа | 4хДИ |
| 0-40 | ||||
| 0-60 | ||||
| 0-100 | ||||
| 0-200 | ||||
| от 0 - 20 до 0 - 200 | ||||
| PR-28; PR-28. Safety; PR-28B | Разность давлений | от 0 - 1,0 до 0 - 10 от 0 -10 до 0 - 40 | ±от 0,40 до 2,00* для ДИ до 40 кПа; от ±0,20 до ±2,00* для ДИ от 40 кПа | 16,25,32,41,3 МПа для присоединения типа С, СН; 4 МПа для присоединения типа Р |
| от (-10) - 10 до (-100)- 100 от 0 - 40 до 0 - 100 от 0 - 40 до 0 - 2500 от 0 - 100 до 0 - 1600 | ||||
| PR-54 | Разность давлений | от 0 - 1,0 до 0 - 10 от 0 - 10 до 0 - 40 от 0 - 40 до 0 - 200 | от ±0,50 до ±2,00* для ДИ до 10 кПа; от ±0,30 до ±2,00* для ДИ от 10 кПа | 16,25, 32,41,3 МПа для присоединения типа С, СН; 4 МПа для присоединения типа Р |
| PR-50 | Разность давлений | от 0 - 1,0 до 0 - 10 от 0 -10 до 0 - 40 от 0 - 40 до 0 - 2500 от (-5) -5 до (-100) -100 | от ±0,50 до ±2,00* для ДИ до 10 кПа; от ±0,30 до ±2,00* для ДИ от 10 кПа | 50 кПа - для ДИ по 10 кПа; 200 кПа - для ДИ свыше 10 по 40 кПа; ЗхДИ - для ДИ свыше 40 кПа по 2,5 МПа, но не более 3,4 МПа |
| PR-50G | Разность давлений | от 0 - 0,25 до 0 - 10 | от ±1,6 до ±2,00* для ДИ до 250 Па; от ±0,6 до ±2,00* для ДИ от 250 Па до 2,5 кПа; от ±03 до ±2,00* для ДИ от 23 кПа | 35 кПа - для ДИ по 700 Па; 100 кПа - для ДИ свыше 700 Па |
| от (-0,15)-0,10 до (-16)-16 |
| 1 | 2 | 3 | 4 | 5 |
| РС-26Е | Избыточное давление | от 0 - 2,5 до 0 - 40 от 0 - 40 до 0 - 60000 | от ±0,50 до ±2,00* | 4хДИ |
| Давление разрежения; избыточное давление-разрежение | от (-ЮО)-О до (-100)- 1600 | |||
| PC-16ED | Избыточное или абсолютное давление | от 0 - 100 до 0 - 10000 | от ±0,50 до ±2,00* | 2хДИ |
| АРС-100М | Абсолютное давление | от 0 - 32000 до 0 - 60000 | от ±0,25 до ±2,00* | 2хДИ |
| PC-26EDL | Избыточное или абсолютное давление | от 0 - 6 до 0 - 2500 | от ±0,50 до ±2,00* | 2хДИ |
*- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,16; ±0,20; ±0,25; ±0,30; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00; ±2,5; ±3,0; ±4,0; ±5,0.
Примечание - Допускается выбор диапазона измерений преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь
Таблица А.2 - Модификации преобразователей многопредельных перенастраиваемых, верхние пределы измерений, диапазоны измерений, пределы допускаемой основной погрешности от диапазона изменения выходного сигнала и предельно допускаемые перегрузки (предельно допускаемые рабочие избыточные давления)
| Модификация преобразователя | Измеряемый параметр | Диапазон измерений (ДИ), кПа | Пределы допускаемой основной погрешности (у) от диапазона изменения выходного сигнала, % | Предельно допускаемая перегрузка (предельно допускаемое рабочее избыточное давление) |
| 1 | 2 | 3 | 4 | 5 |
| АРС-2000 (AL; ALW; ALE); АРС-2000. Safety (ALW) | Абсолют-ное давление | 0-130 | от ±0,05 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,05 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее Для специального исполнения с ДИ***: от ±0,025 до ±1,00* Для установленного диа-пазона (ДУ): от ±0,025 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у (2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 200 кПа |
| 0-700*** | 1,4 МПа | |||
| 0-2500 | 5,0 МПа | |||
| 0-7000*** | 14 МПа | |||
| 0-10000*** | 45 МПа | |||
| 0-30000 | 45 МПа | |||
| Избыточ-ное давле-ние | 0-25 | 100 кПа | ||
| 0-100 | 200 кПа | |||
| 0-200 | 400 кПа | |||
| 0-700*** | 1,4 МПа | |||
| 0-2500 | 5.0 МПа | |||
| 0-7000*** | 14 МПа | |||
| 0-10000*** | 45 МПа | |||
| 0-16000 | 45 МПа | |||
| 0-30000 | 45 МПа | |||
| 0-60000 | 120 МПа | |||
| 0-100000 | 120 МПа | |||
| Давление разреже-ния; избы-точное давление-разреже-ние | (-0.7)-0,7** | 50 кПа | ||
| (-2,5)-2,5 | 50 кПа | |||
| (-1,5)-7,0 (-Ю)-Ю | 50 кПа 100 кПа | |||
| (-50)-50 | 200 кПа | |||
| (-100)-150 | 400 кПа | |||
| М00)-700 | 1,4 МПа | |||
| (-100)-2500 | 5,0 МПа | |||
| (-100)-7000 | 14 МПа |
| 1 | 2 | 3 | 4 | 5 |
| АРС-2000 (PD; PZ) | Абсолют-ное давле-ние | 0-130 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у-(2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 200 кПа |
| 0-700 | 1,4 МПа | |||
| 0-2500 | 5,0 МПа | |||
| 0-7000 | 14 МПа | |||
| 0-10000 | 30 МПа | |||
| 0-30000 | 45 МПа | |||
| Избыточное давление | 0-25 | 100 кПа | ||
| 0-100 | 200 кПа | |||
| 0-200 | 400 кПа | |||
| 0-700 | 1,4 МПа | |||
| 0-2500 | 5,0 МПа | |||
| 0-7000 | 14 МПа | |||
| 0-10000 | 30 МПа | |||
| 0-16000 | 30 МПа | |||
| 0-30000 | 45 МПа | |||
| 0-60000 | 120 МПа | |||
| 0-100000 | 120 МПа | |||
| АРС-2000 (PD; PZ) | Давление разрежения; избыточное давление-разрежение | (-0,7)-0,7 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у(2,5 - (х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 50 кПа |
| (-2,5)-2,5 | 50 кПа | |||
| (-1,5)-7,0 | 50 кПа | |||
| (-Ю)-Ю | 100 кПа | |||
| (-50)-50 | 200 кПа | |||
| (-100)450 | 400 кПа | |||
| (-100)-700 | 1,4 МПа | |||
| (-100)-2500 | 5,0 МПа | |||
| (-100)-7000 | 14 МПа | |||
| PC-28.Smart; РС-28. Modbus | Абсолют-ное давление | 0-700 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; у-(2,5-(х % ДИ)/20) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 1,4 МПа |
| 0-2500 | 5,0 МПа | |||
| 0-7000 | 14 МПа | |||
| Избыточ-ное давле-ние | 0-25 | 100 кПа | ||
| 0-100 | 200 кПа | |||
| 0-200 | 400 кПа | |||
| 0-700 | 1,4 МПа | |||
| 0-2500 | 5,0 МПа | |||
| 0-7000 | 14 МПа | |||
| 0-16000 | 30 МПа | |||
| 0-30000 | 45 МПа | |||
| 0-100000 | 120 МПа | |||
| Давление разреже-ния; избы-точное давление-разрежение | (4,5>7,0 | 50 кПа | ||
| (-Ю)-Ю | 100 кПа | |||
| (-50)-50 | 200 кПа | |||
| (-100)450 | 400 кПа |
| 1 | 2 | 3 | 4 | 5 |
| APR-2000 (AL; ALW; ALE); APR-2000. Safety (ALW) | Разность давлений | 0 - 7000 | от ±0,075 до ±1,00* Для ДУ: от ±0,075 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | Присоединение типа С, СН: 16, 25, 32,41,3 МПа; 2 МПа - для ДИ (-700)-700 Па; 20 МПа - для ДИ (-2,5)-2,5 кПа; Присоединение типа Р: 4 МПа; 7 МПа для ДИ 0-7,0 МПа |
| 0-1600 | ||||
| 0-250 | ||||
| 0-100 | ||||
| 0-25 | ||||
| (-160)- 1600 | ||||
| (-160)-200 | ||||
| (-50) - 50 | ||||
| (-16)-16 | ||||
| (-10)- 10 | ||||
| (-0,5) - 7,0 | ||||
| (-2,5)-2,5 | ||||
| (-0,7)-0,7 | ||||
| APR-2000 (PD; PZ); PR-2 8. Smart; PR-28.Modbus | Разность давлений | 0 - 7000 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | Присоединение типа С, СН: 16, 25, 32,41,3 МПа; 2 МПа - для ДИ (-700)-700 Па; 20 МПа - для ДИ (-2,5)-2,5 кПа; Присоединение типа Р: 4 МПа; 7 МПа для ДИ 0-7,0 МПа |
| 0-1600 | ||||
| 0-250 | ||||
| 0-100 | ||||
| 0-25 | ||||
| (-160)- 1600 | ||||
| (-160)-200 | ||||
| (-50) - 50 | ||||
| (-16)- 16 | ||||
| (-0,5)-7,0 | ||||
| APR-2200 | Разность давлений | (-16)-16 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 4, 10,16 МПа |
| (-50) - 50 | ||||
| (-160)-200 | ||||
| (-160)- 1600 |
| 1 | 2 | 3 | 4 | 5 |
| APR-2000G | Разность давлений | 0-2,5 | от ±0,10 до ±1,00* Для ДУ: от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ | 35 кПа |
| (-0,25) - 0,25 | от ±0,16 до ±1,00* Для ДУ: ± у-[(?мах " Ргшп)/(Рмах.уст -Pmin.ycr)], где Рмах - верхний предел измерений; Pmin - нижний предел измерений; Рмах.уст - верхний предел ДУ; Pmin.ycr - нижний предел ДУ | 35 кПа | ||
| (-0,70) - 0,70 | от ±0,10 до ±1,00* Для ДУ от ±0,10 до ±1,00* для ширины ДУ от 100 % до 30 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ | |||
| (-2,5) - 2,5 | 100 кПа | |||
| (-10)- 10 | ||||
| APR-2000Y | Гидростатическое давление | 0-16 | от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,60 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ | 4 МПа |
| 0-60 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100%до30%ДИ; от ±0,50 до ±2,00* для ширины ДУ от 30 % до 10 % ДИ | |||
| 0-100 |
| 1 | 2 | 3 | 4 | 5 |
| PC-SG-25. Smart | Гидростатическое давление | 0-15 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,3125-0,04375-(х % ДИ))) для ширины ДУ от 30 % до 10 % ДИ; от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее | 250 кПа |
| 0-100 | от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(4-(х % ДИ)/10))) для ширины ДУ от 30 % до 10 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от | |||
| 0-200 | ||||
| 0-1000 | 2,5 МПа | |||
| PC-SG-25S. Smart | Гидростатическое давление | 0-15 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(■/•(3,25-0,075- (х % ДИ))) для ширины ДУ от 30 % до 10 % ДИ; от ±0,40 до ±2,00* для ширины ДУ от 10 % ДИ и менее | 250 кПа |
| 0-100 | ||||
| 0-200 | ||||
| 0-1000 | 2,5 МПа | |||
| PC-SG-25S.Smart/T | Гидростатическое давление | 0-160 | от ±0,20 до ±2,00* Для ДУ: от ±0,20 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5- (х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 250 кПа |
| PC-SG-25. Smart/ALW; PC-SG-25S. Smart/ALW; PC-SG-25S. Smart/ALW/T | Гидроста-тическое давление | 0-25 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 50 % ДИ; ±(у-(3-(х % ДИ)/25)) для ширины ДУ от 50 % до 25 % ДИ; 2-у для ширины ДУ от 25 % ДИ и менее | 2хДИ |
| 0-100 | ||||
| 0-200 |
| 1 | 2 | 3 | 4 | 5 |
| APR-2200D | Гидростатическое давление | (-7,0) - 0 | от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(4-(х % ДИ)/10)) для ширины ДУ от 30 % до 10 % ДИ; от ±0,30 до ±2,00* для ширины ДУ от 10 % ДИ и менее | 4,0 МПа |
| (-7,0)-7,0 | ||||
| (-25)-0 | ||||
| PC-SG-25. Modbus | Гидростатическое давление | от 0 - 20 до 0 -100 | от ±0,30 до ±2,00* Для ДУ: от ±0,30 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 250 кПа |
| от 0 - 100 до 0 -1000 | от ±0,10 до ±2,00* Для ДУ: от ±0,10 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у-(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 2,5 МПа | ||
| PC-SG-25S. Modbus | Гидростатическое давление | от 0 - 20 до 0 - 100 | от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 250 кПа |
| от 0 -100 до 0 -1000 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; ±(у(2,5-(х % ДИ)/20)) для ширины ДУ от 30 % до 10 % ДИ; 2-у для ширины ДУ от 10 % ДИ и менее | 2,5 МПа |
| 1 | 2 | 3 | 5 | 6 |
| PC-28P.Smart | Гидростатическое давление | от 0 - 2,0 до 0 - 5,0 | от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; 2-у для ширины ДУ от 30 % до 10 % ДИ | ЗхДИ |
| от 0 - 7,0 до 0 - 50 | от ±0,16 до ±2,00* Для ДУ: от ±0,16 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ; 2-у для ширины ДУ от 30 % до 10 % ДИ | |||
| PC-26ED | Абсолют-ное давление | от 0 - 20 до 0 - 40 | от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ; 2-у для ширины ДУ от 30 % до 10 % ДИ | 100 кПа - для ДИ до 10 кПа; 250 кПа - для ДИ от 10 до 40 кПа; 2хДИ - для ДИ от 40 кПа до 60 МПа, но не более 80 МПА |
| от 0 - 40 до 0 - 8000 | ||||
| Избыточ-ное давление | отО-2,5 до0-40 | от ±0,40 до ±2,00* Для ДУ: от ±0,40 до ±2,00* для ширины ДУ от 100 % до 30 % ДИ 2-у для ширины ДУ от 30 % до 10 % ДИ | ||
| от 0 - 40 до 0 - 60000 | ||||
| Давление разрежения; избыточное давление-разрежение | от (-100)-0 до (-100)- 1600 | от ±0,25 до ±2,00* Для ДУ: от ±0,25 до ±2,00* для ширины ДУ от 100%до30%ДИ 2-у для ширины ДУ от 30 % до 10 % ДИ | 100 кПа - для ДИ до 10 кПа; 250 кПа - для ДИ от 10 до 40 кПа; 2хДИ - для ДИ от 40 кПа |
*- предел допускаемой основной погрешности (%) из ряда: ±0,025; ±0,05; ±0,075; ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00; ±1,50; ±1,60; ±2,00 **- предел допускаемой основной погрешности (%) из ряда: ±0,10; ±0,15; ±0,16; ±0,20; ±0,25; ±0,30; ±0,32; ±0,40; ±0,50; ±0,60; ±0,80; ±1,00
Примечание - Допускается выбор диапазона измерении преобразователей, лежащий внутри приведенных в таблице пределов измерений в любых единицах измерений, допущенных к применению в Республике Беларусь
2 Преобразователи имеют линейно возрастающую, либо линейно убывающую характеристику выходного сигнала от входной характеристики измеряемой величины (давления или разности давлений).
Преобразователи разности давлений, предназначенные в соответствии с заказом для измерения расхода жидкости, газа или пара по величине переменного перепада давления на сужающем устройстве трубопровода, могут иметь зависимость выходного сигнала пропорциональную корню квадратному из значений измеряемой величины разности давлений.
3 Вариация выходного сигнала уг не превышает 0,5 абсолютного значения предела основной погрешности.
4 Преобразователи имеют один из видов выходных токовых сигналов или сигналов напряжения постоянного тока с пределами изменения: от 0 до 5 мА; от 0 до 20 мА; от 4 до 20 мА; от 0 до 10 В, от 0,4 до 2 В, от 0 до 2 В, цифровые сигналы стандартов протоколов HART, Manchester-2, Modbus RTU, HEX, сигналы интерфейсов RS-232, RS-232 TTL, RS-485.
5 Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха на каждые 10 °C, должна быть не более значений, указанных в таблице 3.
Для преобразователей с перенастраиваемым диапазоном измерений указанные значения дополнительной погрешности (таблица 3) относятся к основному диапазону, значения дополнительной погрешности для установленного диапазона - не более основной погрешности для установленного диапазона на каждые 10 °C.
Таблица 3
| Пределы допускаемой основной погрешности, % | Дополнительная погрешность, % | Пределы допускаемой основной погрешности, % | Дополнительная погрешность, % |
| ±0,025 | ±0,025 | ±0,50 | ±0,45 |
| ±0,05 | ±0,05 | ±0,60 | ±0,50 |
| ±0,075 | ±0,075 | ±0,80 | ±0,70 |
| ±0,10 | ±0,10 | ±1,00 | ±0,60 |
| ±0,15 | ±0,15 | ±1,50 | ±0,75 |
| ±0,16 | ±0,16 | ±1,60 | ±0,80 |
| ±0,20 | ±0,20 | ±2,00 | ±1,00 |
| ±0,25 | ±0,25 | ±2,50 | ±1,25 |
| ±0,30 | ±0,30 | ±3,00 | ±1,50 |
| ±0,32 | ±0,32 | ±4,00 | ±2,00 |
| ±0,40 | ±0,35 | ±5,00 | ±2,50 |
6 Питание преобразователей осуществляется от источника питания постоянного тока напряжением в соответствии с таблицей 4.
Таблица 4
| Модификация преобразователя | Выходной сигнал | Напряжение питания, В, DC1 | Мощность, Вт, не более |
| 1 | 2 | 3 | 4 |
| PC-SG-25, PC-SG-25S | от 4 до 20 мА от 0 до 5 мА | от 8 до 36, от 12 до 28 (Ех) | 1,2 |
| PC-SG-25, PC-SG-25S | от 0 до 10 В | от 13 до 30 | 0,6 |
| PC-SG-16 | от 4 до 20 мА | от 8 до 36 | 1,2 |
| PC-28, PR-28 | от 4 до 20 мА | от 8 до 36, от 9 до 28 (Ех), от 8 до 30 (Exd) | 1,2 |
| РС-28Р | от 8 до 36, от 9 до 28 (Ех) | ||
| PC-28, РС-28Р, PR-28 | от 0 до 10 В | от 13 до 30 | 0,6 |
| PC-28/ALW, PC-28P/ALW, PR-28/ALW | от 4 до 20 мА | от 11** до 36, от 12** до 28 (Ех) | 1,2 |
| PC-28/TR, PC-28P/TR, PR-28/TR | от 10,5 до 36, от 12 до 28 (Ех) | 1,2 | |
| PC-28/TR, PR-28/TR | от 10,5 до 30 (Exd) | 1,2 | |
| PC-28.Safety, PR-28.Safety | от 10,5 до 36, от 12 до 28 (Ех) от 10,5 до 30 (Exd) | 1,2 | |
| PC-28.Smart, PC-28P.Smart, PR-28.Smart | от 4 до 20 мА. HART | от 7,5 до 55, от 7,5 до 30 (Ех) | 1,2 |
| PC-28.Smart, PR-28.Smart | от 7,5 до 30 (Exd) | 1,2 | |
| PC-28.Smart/ALW, PC-28P.Smart/ALW, PR-28. Smart/ALW | от 11** до 55, от 11** до 30 (Ех) | 1,2 |
| 1 | 2 | 3 | 4 |
| РС-28В, РС-28РВ, PR-28B | от 0,4 до 2 В, от 0 до 2 В | от 3,3 до 5,6 | 0,56 |
| РС-28В, PR-28B | от 3,3 до 5,6 (Exd) | 0,56 | |
| РС-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus | от 4 до 20 мА, | от 5,0 до 28 | 0,7 |
| Modbus RTU | от 4,0 до 28 | ||
| PC-28.Modbus, PR-28.Modbus, PC-SG-25.Modbus, PC-SG-25S.Modbus | Modbus RTU | от 4,0 до 10 (Ех) | 0,7 |
| PC-28 .Modbus/Exd, PR-28.Modbus/Exd | Modbus RTU | от 4,0 до 28 (Exd) | 0,7 |
| PC-28.Modbus/ALW/Exd, PR-28.Modbus/ALW/Exd | Modbus RTU | от 4,02 до 28 (Exd) | 0,7 |
| PC-28G | от 4 до 20 мА | от 8 до 36 | 0,72 |
| PC-50, PR-54, PR-50, PR-50G | от 4 до 20 мА | от 10 до 39 | 0,78 |
| от 0 до 20 мА, от 0 до 5 мА, от 0 до 10 В | от 13 до 39 | 0,78 | |
| APC-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, PC-SG-25.Smart, PC-SG-25S.Smart | от 4 до 20 мА, HART | от 7,5 до 55, от 7,5 до 30 (Ех) | 1,1 |
| APC-2000/AL W, APR-2000/ALW, APR-2200/ALW, APR-2000G/ALW, APR-2000Y/ALW, APR-2200D/ALW, PC-SG-25.Smart/AL W, PC-SG-25S.Smart/AL W | от 4 до 20 мА, HART | от 101 3 до 55, от 10,53 до 30 (Ех) | 1,2 |
| APC-2000/ALW/Exd, APC-2000. Safety/ALW/Exd, APR-2000/AL W/Exd, APR-2000. Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd, APR-2000G/ALW/Exd | от 13,53 до 45 | 0,9 | |
| APC-2000/ALE, APR-2000/ALE, APR-2200/ALE, APR-2000G/ALE, APR-2000Y/ALE, APR-2200D/ALE, PC-SG-25. Smart/ALE, PC-SG-25S.Smart/ALE | от 4 до 20 мА, от 0 до 20 мА, от 0 до 5 мА HART | от 123 до 36 | 0,72 |
| APC-2000.Safety/ALW, APR-2000. Safety/ALW | от 4 до 20 мА, HART | от 11,53 до 36, от 11,53 до 28 (Ех) | 0,9 |
| PC-26E, PC-16ED, PC-26ED | от 4 до 20 мА | от 12 до 36 | 0,72 |
| APC-100M | Manchester-2 | от 6,6 до 7,0 | 4,2 |
| PC-26EDL | RS-232 TTL | от 3,3 до 7,0 | 0,25 |
7 Мощность, потребляемая преобразователем, не превышает значений указанных в таблице 4.
8 Степень защиты преобразователей от воздействия пыли, посторонних тел и воды по ГОСТ 14254 в зависимости от исполнения корпуса должна соответствовать:
- IP40 для исполнения корпуса ZK модификации АРС-100М без зажимной колодки;
- IP65 для исполнений корпуса PD, ZK, ALW-PD, ALE-PD, РМ_, SKK 24/4 (стандартное исполнение);
- IP66 для исполнений корпуса PZ, AL, ALW, ALE (стандартное исполнение);
- IP67 для исполнения корпуса РК, для специального исполнения корпуса и специального исполнения Exd, исполнения PKJD;
- IP68 для исполнения корпуса PKSG, для специального исполнения РК;
- IP65, IP66, IP67 для исполнений корпуса PD, PZ, AL, ALW, ALE 4
- модификации APC-2000/ALW/Exd, APC-2000.Safety/ALW/Exd, APR-2000/ALW/Exd, APR-2000.Safety/ALW/Exd, APR-2200/ALW/Exd, APR-2000Y/ALW/Exd, APR-2000G/ALW/Exd с диапазоном температур: Тб - от минус 40 °C до плюс 45 °C, Т5 - от минус 40 °C до плюс 75 °C;
- PC-28.Modbus/ALW/Exd, PR-28.Modbus/ALW/Exd с диапазоном температур от минус 40 °C до плюс 75 °C, спец, исполнение - от минус 50 °C до плюс 75 °C;
- модификации АРС-2000, APR-2000, APR-2200, APR-2000G, APR-2000Y, APR-2200D, PC-28, РС-28Р, PR-28, PC-28B, PC-28PB, PR-28B, PC-28.Smart, PC-28P.Smart, PR-28.Smart, PC-28.Modbus, PR-28.Modbus во взрывобезопасном исполнении и модификации PC-28.Safety, PR-28.Safety с диапазоном температур от минус 40 °C до плюс 85 °C (плюс 75 °C с индикацией), спец, исполнение - от минус 50 °C до плюс 85 °C;
- РС-28/Exd, PC-28.Smart/Exd, PC-28B/Exd, PC-28.Safety/Exd, PC-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 40 °C до плюс 80 °C, SGM - от минус 40 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;
виду климатического исполнения УХЛ3.1:
- модификации PC-28.Modbus, PR-28.Modbus с диапазоном температур от минус 25 °C до плюс 80 °C;
- PR-28/Exd, PR-28.Smart/Exd, PR-28B/Exd, PR-28.Safety/Exd, PR-28.Modbus/Exd с диапазоном температур: исполнение FL - от минус 25 °C до плюс 80 °C, SGM - от минус 25 °C до плюс 65 °C, спец, исполнение - от минус 50 °C;
- PC-26EDL с диапазоном температур от минус 30 °C до плюс 70 °C;
виду климатического исполнения УХЛ4.2:
- модификации PC-SG-25.Modbus, PC-SG-25S.Modbus с диапазоном температур от 0 °C до плюс 80 °C;
- модификации PC-28G с диапазоном температур от 0 °C до плюс 70 °C;
- АРС-100М с диапазоном температур от 0 °C до плюс 150 °C.
9.2 Преобразователи устойчивы к воздействию относительной влажности окружающей среды 100 % при температуре плюс 40 °C и более низких температурах с конденсацией влаги.
10 По устойчивости к механическим воздействиям преобразователи соответствуют:
- модификация АРС-ЮОМ - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ -поГОСТР 52931);
модификации PC-28.Safety, PR-28.Safety, АРС-2000. Safety/AL W,
APR-2000.Safety/ALW устойчивы к воздействию синусоидальных вибраций частотой от 2 до 150 Гц, амплитудой смещения 1,6 мм с ускорением 49,0 м/с2;
- исполнение PC-28/W виброустойчивому исполнению G2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 2000 Гц, амплитудой смещения 0,75 мм с ускорением 98,0 м/с2);
- специальное исполнение APC-2000/V, APR-2000/V, APR-2200/V, PC-28/V, PR-28/V, PC-28B/V, PR-28B/V, PC-28.Smart/V, PR-28.Smart/V - виброустойчивому исполнению V3 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931), (устойчиво к воздействию синусоидальных вибраций частотой от 10 до 150 Гц с амплитудой смещения 0,35 мм и амплитудой ускорения 49,0 м/с2);
- остальные модификации - виброустойчивому исполнению N2 по ГОСТ 12997 (для РФ - по ГОСТ Р 52931) (устойчивы к воздействию синусоидальных вибраций частотой от 10 до 55 Гц с амплитудой смещения 0,35 мм).
11 Преобразователи предназначены для работы при атмосферном давлении от 84,0 до 106,7 кПа и соответствуют группе Р1 по ГОСТ12997 (для РФ - по ГОСТ Р 52931).
12 Детали преобразователей, соприкасающиеся с измеряемой средой, изготовлены:
- для пищевой промышленности из стали 08Х18Н10, AISI 304, 1.4301, 316Ti, 1.4401, 1.4404, 1.4571 по действующим ТИПА;
- остальные отрасли промышленности из стали AISI304, 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5949 или аналогичных по действующим ТИПА, а для особо агрессивных сред — из титана и титановых сплавов по ГОСТ 19807, тантала или сплавов 03X16H15M3, 06ХН28МДТ по ГОСТ 5632 или аналогичных по действующим ТИПА, сплава Hastelloy С 276 по действующим ТИПА или аналогичных по действующим ТИПА.
- - лист 27 из 29
13 Средний срок службы преобразователей - не менее 12 лет (модификации АРС-100М - не менее 24 месяцев).
14 Средняя наработка до отказа преобразователей - не менее 320000 ч (модификации АРС-ЮОМ - не менее 15000 ч).
15 Масса преобразователей - не более 18,0 кг.
16 По степени защиты человека от поражения электрическим током преобразователи относятся к классу III по ГОСТ 12.2.007.0-75
Знак утверждения типа наносится на этикетку преобразователей, а также на титульный лист паспорта и руководства по эксплуатации преобразователей типографским способом.
Комплектность поставки соответствует таблице 5.
Таблица 5
| Обозначение | Наименование | Кол-во | Примечание |
| КФГЮ.406433. _ * | Преобразователь давления измерительный PC и PR | 1 шт. | - |
| КФПО .406433._* ПС | Преобразователь давления измерительный PC и PR. Паспорт | 1 экз. | - |
| КФПО.406433._* РЭ | Преобразователь давления измерительный PC и PR. Руководство по эксплуатации** | 1 экз. | Допускается прилагать по 1 экз. на преобразователи, поставляв-мые в один адрес более одной штуки, на бумажном носителе и/или электронном виде |
| МП.ВТ. 144-2006 | Преобразователи давления измерительные PC и PR. Методика поверки | 1 экз. | |
| — | Коммуникатор КАР | 1 шт. | Поставляется по заказу |
| — | Конвертер HART/RS-232 | 1 шт. | Поставляется по заказу |
| — | Конвертер HART/USB | 1 шт. | Поставляется по заказу |
| — | Программное обеспечение «РАПОРТ» | 1 шт. | Поставляется по заказу |
| — | Программное обеспечение «Modbus Configurator» | 1 шт. | Поставляется по заказу |
| — | Конвертер RS-485/USB | 1 шт. | Поставляется по заказу |
| КФПО.408114.000 | DATA-кабель для подключения к ПК | 1 шт. | Поставляется по заказу |
| КФГЮ.406131.500 | Магнитный ключ | 1 шт. | Поставляется по заказу |
| КФПО.406433.051 ПО | Программное обеспечение «Service-PC26» | 1 шт. | Поставляется по заказу |
| — | Комплект монтажных частей | 1 шт. | Поставляется по заказу |
♦ Обозначение в зависимости от модификации и исполнения преобразователя
** Не разрабатывается на модификацию АРС-ЮОМ.
Примечание - Для модификации АРС-ЮОМ допускается прилагать другие документы по тре-бованию заказчика на бумажном носителе и/или электронном виде
1 ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами. Общие технические условия».
2 ТУ РБ 390171150.001-2004 «Преобразователи давления измерительные PC и PR».
3 ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
4 ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
5 МП.ВТ. 144-2006 «СОЕЙ РБ. Преобразователи давления измерительные PC и PR. Методика поверки».
Преобразователи давления измерительные PC и PR соответствуют требованиям ГОСТ 22520-85, технических условий ТУ РБ 390171150.001-2004, ТР ТС 020/2011, ТР ТС 012/2011.
Межповерочный интервал - не более 72 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 72 месяцев.
Преобразователи давления измерительные модификации АРС-100М подлежат только первичной поверке в связи с ограниченным сроком службы.
РУП «Витебский центр стандартизации, метрологии и сертификации,
210015 г. Витебск, ул. Б. Хмельницкого, 20,
Тел./факс (0212) 42-68-04
Аттестат аккредитации № BY /112 02.6.0.0003 от 10.06.2008г.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
