Измерители радиопомех П4-17, 29164-15

Назначение

Измеритель радиопомех П4-17 предназначен для селективного измерения среднего, пикового и квазипикового значения напряжения импульсных радиопомех и синусоидальных высокочастотных сигналов и для измерения среднего значения девиации частоты и частоты однотональных частотно-модулированных сигналов.

Описание

Измеритель выполнен в корпусе настольного исполнения, позволяющем с помощью дополнительного кронштейна установку в подвесном положении, для чего на корпусе со стороны передней и задней панелей имеются монтажные кронштейны.

Измеритель позволяет проводить селективное измерение напряжения синусоидальных сигналов и радиопомех и соответствуют требованиям ГОСТ Р 51319-99. Для измерения напряжений предусмотрены следующие виды показаний: квазипиковое, пиковое и среднее значение.

Измеритель позволяет измерять девиацию частоты сигналов и частоту однотональных частотно-модулированных сигналов.

Принцип действия измерителя основан на обработке напряжений, поступающих на измерительный вход, и последующего их измерения. Управление измерителем осуществляется дистанционно по каналам ЯБ-232С или IEEE 488.2. Вводимые команды интерпретируются центральным процессором в соответствии с программой и поступают в устройства, обеспечивающие выполнение заданных функций. Высокая избирательность по входу, обеспечиваемая фильтрами по высокой частоте, и фильтры основной селекции с высокой прямоугольностью по промежуточной частоте позволяют измерять малые напряжения вблизи сильных посторонних сигналов.

Условия эксплуатации измерителя в части климатических и механических воздействий соответствуют требованиям, установленным для приборов группы 3 ГОСТ 22261-94.

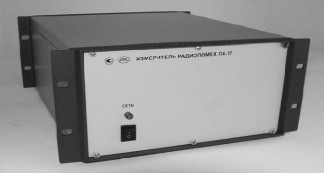

Фотография общего вида измерителя приведена на рисунке 1.

Место пломбирования

'ИЗМЕРИТЕЛЬ РАДИОПОМ

Е X П 4-17

О

TJJ

UZT

Рисунок 2 - Схема пломбировки измерителя от несанкционированного доступа

(вид спереди)

Место пломбирования

220 V SO № 25 V А . П^.5П25--

D О

& КАЛИЕР

О гч

■&

О

Ф

О* регист

UZT

TZF

Рисунок 3 - Схема пломбировки измерителя от несанкционированного доступа

(вид сзади)

Программное обеспечение

Измеритель обеспечивает обмен по каналу RS-232C со следующими параметрами: скорость обмена 57600 бит/с, 8 бит данных, бит паритета отсутствует, 2 стоп-бита. Для использования программы Р4_17.ехе необходимы следующие системные ресурсы ПК:

-    компьютер класса IBM PC с процессором Pentium II 400 МГц или выше;

-    флоппи-дисковод;

-    операционная система Windows 98 или Windows XP или выше;

-    не менее 64 Мбайт памяти;

-    не менее 10 Мбайт свободного пространства на жестком диске;

-    последовательный СОМ-порт.

В измерителе предусмотрены меры защиты программного обеспечения от преднамеренного и непреднамеренного изменения:

-    пользователь не имеет возможность обновления или загрузки новых версий ПО;

-    в режиме внешнего управления реализовано однозначное назначение каждой команды в соответствии с руководством по эксплуатации, поэтому невозможно подвергнуть ПО прибора искажающему воздействию через интерфейсы пользователя;

-    без нарушения целостности конструкции прибора и заводских пломб невозможно удаление запоминающего устройства, или его замена другим устройством.

-    в процессе работы в прибор невозможно ввести данные измерений, полученные вне прибора, данные результатов измерения не могут быть подвергнуты искажению в процессе хранения, так как происходит их обновление в каждом измерительном цикле, и отсутствуют требования по их хранению после окончания цикла измерения.

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон рабочих частот от 0,15 до 1000 МГц.

Пределы допускаемой абсолютной погрешности измерения частоты ± (10-6F+df) Гц, где F - частота измерения, Гц; df - полоса пропускания, Гц.

Диапазон измеряемых напряжений приведен в таблице 2.

Таблица 2

Примечание: дБмкВ - уровень мощности относительно 1 мкВт;

Пределы допускаемой основной относительной погрешности измерения напряжения ± 2,0 дБ. Измеритель измеряет квазипиковое, пиковое и среднее значения напряжения радиопомех. Импульсные параметры измерителя, обеспечивающие измерение этих значений, соответствуют требованиям ГОСТ Р 51319-99, таблица 2.

Номинальные значения ширины полос пропускания по уровню 6 дБ: 9; 20 и 120 кГц.

Пределы характеристики избирательности для полос пропускания 9 и 120 кГц соответствуют ГОСТ Р 51319-99, рисунок 2 и 3.

Ослабление сигналов с частотами, равными промежуточным частотам, зеркальных каналов и паразитных каналов приема, не менее 70 дБ.

Ослабление взаимной модуляции при испытании импульсным сигналом не менее 36 дБ. Измеритель измеряет среднее значение девиации частоты с пределами измерений от 0,5 до 10 кГц в диапазоне модулирующих частот от 300 до 3400 Гц с пределами допускаемого значения относительной погрешности измерения ±5 %.

Измеритель измеряет значение частоты однотональных ЧМ сигналов с пределами измерений от 300 до 3400 Гц с пределами допускаемой абсолютной погрешности измерения ±1 Гц. Измеритель соответствуют требованиям по электромагнитной совместимости в части помехоустойчивости и помехоэмиссии для оборудования класса Б по ГОСТ Р 51522.1-2011. Напряжение питания от сети переменного тока.(220 ± 22) В частотой (50±1) Гц.

Мощность, потребляемая от сети питания при номинальном напряжении, не более 25 В- А. Масса измерителя не более 5,5 кг.

Масса измерителя в укладочно-транспортном ящике не более 12 кг.

Габаритные размеры измерителя (269,0*132,5x315,5) мм.

Средняя наработка на отказ 10000 ч.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 5 до 40 оС;

-    относительная влажность окружающего воздуха до 80 % при температуре 30 оС;

-    атмосферное давление от 84 до 106,7 (от 630 до 800) кПа (мм рт.ст.).

Знак утверждения типа

наносится на лицевую панель измерителя методом сеткографии и типографским методом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки приведен в таблице 3.

Таблица 3

Поверка

осуществляется по документу АНСФ.411158.001 РЭ1, утвержденному руководителем ФБУ «Нижегородский ЦСМ» 26 октября 2015 г.

Перечень эталонов, применяемых при поверке:

-    генератор сигналов высокочастотный Г4-176 (диапазон частот от 0,1 до 1020 МГц, погрешность установки частоты ± 1,5 • 10-5);

-    аттенюатор программируемый ВМ-577 (диапазон частот от 0,1 до 1000 МГц, диапазон затухания от 0 до 125 дБ, погрешность ± (0,05 - 1,7) %);

-    милливольтметр В3-48А (диапазон измерения напряжения от 3 10-4 до 300 В, погрешность ± (2,5 -10) %);    3

-    ваттметр поглощаемой мощности М3-51 (диапазон измерения мощности от 1 10- до 10 мВт, погрешность ± (4 - 6) %);

-    частотомер электронно-счетный Ч3-63 (диапазон частот от 0,1 до 1,5 109 Гц; погрешность измерения ± b10-7f);

-    генератор импульсов Г5-60 (период повторения импульсов от 3 мкс до 4 с, погрешность установки периода ± 1 10-6);

-    формирователь радиоимпульсов Я8-120 (диапазон частот от 30 до 1000 МГц, частота повторе-

5    3

ния импульсов от 0,3 до 3^10 Гц, погрешность установки частоты повторения ± 110 );

-    измеритель модуляции СК3-46 (диапозон измерения девиации частоты от 1 до 300 кГц, погрешность ± 2%).

Сведения о методах измерений

Измеритель радиопомех П4-17. Руководство по эксплуатации АНСФ.411158.001 РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям радиопомех П4-17

1.    ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.

2.    ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний.

3.    АНСФ.411158.001 ТУ. Измеритель радиопомех П4-17. Технические условия.
