| Номер в госреестре | 29180-15 |
| Наименование СИ | Уровнемеры емкостные |
| Обозначение типа СИ | SITRANS LC300, SITRANS LC500 |
| Изготовитель | "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 03.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры емкостные SITRANS LC300, SITRANS LC500 (далее уровнемеры) предназначены для измерений уровня жидкостей, пульп, сыпучих материалов и т.п.
Уровнемеры состоят из электронного блока и зонда.
Принцип действия уровнемеров основан на измерении емкости между электродами «конденсатора», которыми служат зонд уровнемера и стенки резервуара (либо стенки установочного колодца). Изменение уровня жидкости или сыпучих материалов приводит к изменению емкости «конденсатора». Общий вид уровнемеров приведен на рисунках 1-2.
Ж*

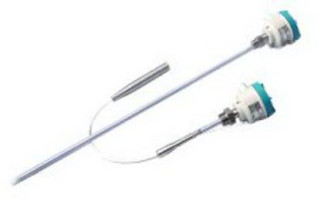

Рисунок 1 — Общий вид уровнемеров емкостных SITRANS LC300
О
В электронном блоке происходит преобразование измеренного значения емкости в значение уровня жидкости или сыпучих материалов. Результат измерения уровня отображается на встроенном в электронный блок жидкокристаллическом дисплее и преобразуется в сигнал аналогового выхода.
Уровнемеры могут использоваться с зондами, имеющими разное конструктивное исполнение - стержневое или кабельное, а также стержневое исполнение с референс трубой.
Настройка уровнемеров осуществляется с помощью поворотного переключателя, расположенного на электронном блоке.
Уровнемеры емкостные SITRANS LC300, SITRANS LC500 отличаются диапазонами измерений, пределами допускаемой относительной погрешности измерений уровня и наличием жидкокристаллического дисплея.
Уровнемеры работают со встроенным программным обеспечением SITRANS LC300 и SITRANS LC500 (далее ПО). ПО обеспечивает идентификацию, обработку, регистрацию, ведение архива результатов измерений.
Идентификационные данные ПО представлены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | SITRANS LС300 | SITRANS LС500 |
| Номер версии (идентификационный номер) ПО | 1.00 | 1.00 |
| Цифровой идентификатор ПО | 0x001D610A | 0x001CF8F7 |
| Другие идентификационные данные (если имеются) | - | - |
* — номер версии ПО должен быть не ниже указанной в таблице.
ПО уровнемеров соответствует среднему уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Основные метрологические и технические характеристики уровнемеров, включая показатели точности, приведены в таблице 2.
Таблица 2
| № п/п | Наименование характеристики и единицы величин | Значение характеристики для уровнемера | |
| SITRANS LC 300 | SITRANS LC 500 | ||
| 1 | 2 | 3 | 4 |
| 1 | Диапазон измерений уровня*, м | 0,1 - 25,0 | 0,05 - 35,5 |
| 2 | Пределы допускаемой относительной погрешности измерений уровня, % | ±0,5 | ±0,1 |
| 3 | Питание от сети постоянного тока: - напряжение, В; - потребляемая мощность, Вт, не более | 9-32 9 | 9,5-33 9 |
| 4 | Выходной сигнал: - аналоговый, мА | 4-20 | |
| 1 | 2 | 3 | 4 |
| 5 | Максимальное давление в резервуаре, МПа | 3,5 | |
| 6 | Степень защиты корпуса по ГОСТ 14254-95 | IP65/IP68 | |
| 7 | Диапазон температуры окружающего воздуха, °С | от -40 до +85 | |
| 8 | Диапазон температуры рабочей среды, °С | от -40 до +200 | от -200 до +200*** |
| 9 | Диапазон относительной влажности окружающего воздуха, % | от 0 до 100 (без конденсации) | |
| 10 | Масса ****, кг | 3 - 15 | |
| 11 | Г абаритные размеры электронного блока, мм, не более | 136х120х145 | 160х160х120 |
| 12 | Длина, мм, не более: - зонда в стержневом исполнении***** - зонда в кабельном исполнении***** | 5000 25000 | 5500 35500 |
| 13 | Средний срок службы, лет | 12 | |
| 14 | Средняя наработка на отказ, ч | 105120 | |
* - диапазон измерений уровня зависит от исполнения зонда;
** - для зонда покрытого эмалью возможно расширение диапазона давления в резервуаре
до 52,5 МПа;
*** - для зонда покрытого эмалью возможно расширение диапазона температуры рабочей среды до +400 °С;
**** - масса уровнемера зависит от исполнения;
***** - длина зонда зависит от исполнения, в таблице приведена длина для стандартного исполнения.
наносится на электронный блок уровнемера в виде наклейки, а также на титульный лист руководства по эксплуатации типографским способом.
1. Электронный блок 1 шт.
2. Зонд 1 шт.
3. Руководство по эксплуатации 1 экз.
4. Методика поверки. МП 2511/0004-15 1 экз.
осуществляется по документу МП 2511/0004-15 «Уровнемеры емкостные SITRANS LC300, SITRANS LC500. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2015 г.
Основное средство поверки - лента эталонная измерительная 3-го разряда по ГОСТ Р 8.763-2011.
приведены в документе «Уровнемеры емкостные SITRANS LC300, SITRANS LC500. Руководство по эксплуатации», 2013 г.
Нормативные и технические документы, устанавливающие требования к уровнемерам емкостным SITRANS LC300, SITRANS LC500
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Техническая документация фирмы «Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI) », Канада.
| Зарегистрировано поверок | 19 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
