| Номер в госреестре | 29269-16 |
| Наименование СИ | Измерители высоты облаков |
| Обозначение типа СИ | ДВО-2 |
| Изготовитель | ООО "Экспериментально-Производственные Мастерские Гидрометеорологического и Геофизического Оборудования" (ЭПМГГО), г.С.-Петербург |
| Год регистрации | 2016 |
| Срок свидетельства | 05.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители высоты облаков ДВО-2 предназначены для дистанционных измерений нижней границы облаков.
Принцип действия измерителей высоты облаков ДВО-2 (далее ДВО-2) основан на измерении времени прохождения светового импульса. Источник световых импульсов посылает световой импульс, который отражается от нижней границы облаков и возвращается на приемник. Полученный временной интервал преобразуются в значение высоты нижней границы облаков (ВНГО). Значения ВНГО выводятся на индикатор блока измерительного и передаются по линиям связи на дистанционный пульт или автоматическую метеостанцию.
Измерители ДВО-2 состоят из источника световых импульсов, приемника, блока измерительного, пульта дистанционного. Общий вид измерителей высоты облаков ДВО-2 представлен на рисунке 1.
Конструктивно источник световых импульсов и приемник выполнены в корпусах одного типа. Верхние крышки источника и приемника имеют наклонные стекла, которые защищают от скопления осадков и пыли. На защитные стекла с внутренней стороны нанесено токопроводящее покрытие, обеспечивающее обогрев стекла.
Источник световых импульсов состоит из импульсной лампы, системы поджига, отражателя (параболическое зеркало), юстировочно-фокусировочного механизма, блока питания, терморегулятора обогрева стекла, электронного коммутатора, модуля защиты и фильтрации.
Приемник состоит из фотоусилителя, диафрагма которого расположена в фокальной плоскости параболического отражателя. Фотоусилитель служит в качестве преобразователя световых импульсов в электрические сигналы. Конструкция остальных узлов приемника аналогична конструкции передатчика.
Блок измерительный состоит из двух самостоятельных блоков: блока питания и платы измерительной, на которой расположены цифровые идентификаторы и кнопки переключения режимов работы датчика.
Пульт дистанционной размещен в металлическом корпусе и состоит из двух печатных плат: платы клавиатуры и индикации и платы управления. Пульт дистанционный служит для дистанционного управления блоком измерительным, приема информации о ВНГО, отображения результатов, передачи данных на персональный компьютер (ПК) через последовательный канал связи RS-232.
Датчики высоты облаков ДВО-2 могут работать автономно и в составе автоматизированных метеорологических станций.
Датчики высоты облаков ДВО-2 работают круглосуточно, имеют последовательный интерфейс RS-232C Дальность подключения датчиков высоты облаков ДВО-2 составляет 8 км. Информация о измеренных данных отображается на экране пульта дистанционного и блока измерительного, измеренные данные в памяти датчика ДВО-2 не хранятся, данные могут архивироваться только на внешнем накопителе (ПК).
Для защиты измерителей ДВО-2 от несанкционированного вмешательства источник световых импульсов, приемник, блок измерительный и пульт дистанционный пломбируются. Схема пломбирования измерителей ДВО-2 приведена на Рисунке 2.

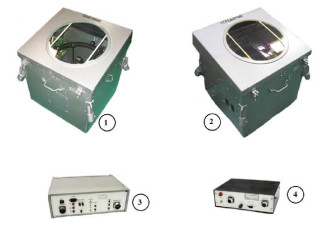

Рисунок 1 - Измеритель высоты облаков ДВО-2
1 - приемник, 2 - источник световых импульсов,
3 - блок измерительный, 4 - пульт дистанционный
Программное обеспечение (далее ПО) является встроенным. Встроенное ПО «DVO2» обеспечивает управление работой датчиков ДВО-2, сбор, обработку и передачу данных на персональный компьютер.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DVO2.hex |
| Номер версии (идентификационный номер) ПО | Версия 1.15 |
| Цифровой идентификатор ПО | A992E875 |
| Алгоритм получения цифрового идентификатора | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик СИ.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики | ||
| Диапазон измерений высоты облаков, м | от 15 до 3000 | ||
| Пределы допускаемой абсолютной погрешности измерений высоты облаков, м: -в диапазоне от 15 до 100 м включительно -в диапазоне свыше 100 до 3000 м | ±10 * ±0,07-Низм. | ||
| Периодичность зондирования атмосферы, с: -в режиме получения данных -в режиме ожидания | 1,3 5 | ||
| Период обновления измеренных значений | один раз за 8 циклов | ||
| Дискретность измерений, м | 5 | ||
| Питание от сети переменного тока: -напряжение, В -частота, Гц | 220±22 50±1 | ||
| Потребляемая мощность, Вт, не более | 200 | ||
| Средняя наработка на отказ, ч | 10000 | ||
| Средний срок службы, лет | 8 | ||
| Габаритные размеры, мм, не более: | длина | ширина | высота |
| Источник световых импульсов | 630 | 685 | 665 |
| Приемник | 630 | 685 | 665 |
| Блок измерительный | 490 | 375 | 170 |
| Пульт дистанционный | 230 | 190 | 70 |
| Масса, кг, не более: | |||
| Источник световых импульсов | 49,0 | ||
| Приемник | 51,0 | ||
| Блок измерительный | 8,5 | ||
| Пульт дистанционный | 2, 0 | ||
| У словия эксплуатации для приемника и источника: -температура воздуха, oC; -относительная влажность воздуха, % -атмосферное давление, гПа для блока измерительного и пульта дистанционного: -температура воздуха, C; -относительная влажность воздуха, % -атмосферное давление, гПа | от -50 до +50 до 100, при температуре воздуха 25oC от 600 до 1100 от +5 до +40 до 98 от 600 до 1100 | ||
| * Примечание: Низм - измеренное значение высоты облаков | |||
наносится на титульный лист руководства по эксплуатации типографским методом и на корпус блока измерительного способом гравировки.
1. Источник световых импульсов
1 шт.
1 шт. 1 шт.
2. Приемник
1 шт.
3. Блок измерительный
4. Пульт дистанционный
5. Комплект кабелей
1 комплект 1 экз.
6. Руководство по эксплуатации ИРШЯ.201112.001 РЭ
7. Методика поверки МП 2551-0156-2016
1 экз.
осуществляется по документу МП 2551-0156-2016 «Измерители высоты облаков ДВО-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2016 года. Основные средства поверки:
1. Линия задержки ЛЗТ-2, регистрационный номер 47457-11.
2. Рулетка измерительная металлическая Geobox PK2-30, регистрационный номер 36016-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
1 Приказ Министерства природных ресурсов и экологии РФ от 19.10.2015 г. № 436 "Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений".
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 Технические условия «ИРШЯ.201112.002 ТУ. Измеритель высоты облаков ДВО-2».
