Трансформаторы комбинированные EJOF-123, 29310-15

Назначение

Трансформаторы комбинированные EJOF-123 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях 110 кВ переменного тока промышленной частоты.

Описание

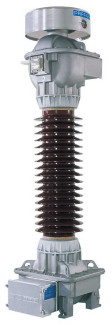

Трансформаторы комбинированные EJOF-123 представляют собой совмещенные в одной конструкции трансформатор тока и трансформатор напряжения электромагнитного типа, Принцип действия трансформатора напряжения основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Трансформатор тока состоит из одного или нескольких сердечников со своими вторичными обмотками. Активные части трансформатора тока размещены наверху, а трансформатора напряжений в баке в основании. Обмотки изолированы бумажно-масляной изоляцией и помещены в заполненный маслом объем. Число вторичных обмоток у трансформатора тока до семи, у трансформатора напряжений - до пяти. Наверху фарфоровой или композитной покрышки расположена головка из легированного алюминия с маслорасширителем и маслянным затвором. Заземляемый вывод Х первичной обмотки трансформатора напряжения и выводы вторичных обмоток находятся в клеммной коробке, помещенной внизу на баке основания трансформатора. Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки.

Технические характеристики

Наибольшее рабочее напряжение, кВ    126

Для трансформатора напряжения:

-    номинальное напряжение первичной обмотки, кВ    110/V3

-    номинальные напряжения вторичных обмоток, В    100/V3; 100

-    классы точности/ номинальные нагрузки, В • А

для основных обмоток    0,2; 0,5/(5-400)

для дополнительных обмоток    3P; 6P/(5-400)

Для трансформатора тока:

-    первичные токи, А    100 - 5000

-    вторичный ток, А    1 и 5 для измерительных обмоток:

-    класс точности/ коэффициент безопасности    0,2s; 0,2; 0,5s; 0,5/(5-10)

-    номинальные нагрузки, ВА    5-100 для защитных обмоток:

-    класс точности/предельная кратность    5P; 10Р / (5-60)

-    номинальные нагрузки, ВА    5-200

-    номинальная частота, Гц    50

-    масса, кг    630

-    габаритные размеры, мм    710х660х 1100

Комплектность

Трансформатор тока - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки" и по ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки:

-    - Трансформатор напряжения эталонный NVOS, номинальные первичные напряжения 110/V3, класс точности 0,01.

-    Трансформатор тока эталонный ТТИ-5000.5 (номинальный первичный ток от 1 до 5000 А, относительная погрешность ± 0,05 %).

-    Прибор сравнения КНТ-03, погрешность тока ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Сведения приведены в руководстве по эксплуатации «Трансформаторы тока EJOF-123 фирмы “PFIFFNER Instrument Transformers Ltd.”, Швейцария

Нормативные документы, устанавливающие требования к трансформаторам тока EJOF-123:

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-2011 "ГСИ. Трансформаторы напряжения. Методика поверки".

ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".

ГОСТ 8.217-2003 "ГСИ. Трансформаторы тока. Методика поверки".
