Твердомеры 206 RSD Digitronic, 29348-13

Назначение

Твердомеры 206 RSD Digitronic (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока с встроенной панелью управления.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Устройство приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

Встроенная панель управления используется для ввода исходных параметров и старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

Ограничение доступа к метрологически значимым узлам твердомера обеспечивается специальной конструкцией корпуса и встроенной панели управления.

Твердомер оснащён прижимным устройством, которое обеспечивает фиксацию образца при измерениях твёрдости и затем обеспечивает исполнение цикла измерения посредством одного рычага.

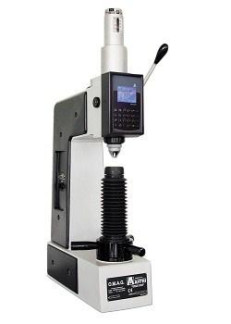

Внешний вид твердомеров приведён на рисунке 1.

Место нанесения знака утверждения типа

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Роквелла, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Защита программного обеспечения от непреднамеренных и преднамеренных изменений в соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н:

предварительная...................................................................................................................98,1;

основные.........................................................................................................588,4; 980,7; 1471.

Диапазоны измерений твердости по шкалам Роквелла:

HRA ........................................................................................................................... от 20 до 88;

HRB........................................................................................................................... от 20 до 100;

HRC............................................................................................................................. от 20 до 70.

Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:

от 20 до 75 HRA.............................................................................................................± 2.0;

от 75 до 88 HRA.............................................................................................................± 1,5;

от 20 до 80 HRB............................................................................................................. ± 3,0;

от 80 до 100 HRB.............................................................................................................± 2,0;

от 20 до 35 HRC............................................................................................................. ± 2,0;

от 35 до 55 HRC............................................................................................................. ± 1,5;

от 55 до 70 HRC.............................................................................................................± 1,0.

Рабочие условия применения:

температура воздуха ,°С............................................................................................ от 18 до 35;

относительная влажность воздуха, %................................................................................ до 90.

Питание:

напряжение, В..................................................................................................................220±10;

частота, Гц................................................................................................................. от 50 до 60;

потребляемая мощность, ВА..................................................................................................40.

Рабочее пространство по вертикали, мм.........................................................................................215.

Глубина рабочего пространства, мм.................................................................................................190.

Габаритные размеры (длинахширинахвысота), мм, не более:.......................................600 х370х1020.

Масса, кг, не более..............................................................................................................................68.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки включает:

-твердомер 206 RSD Digitronic..........................................................................................-1    шт;

-наконечник с алмазной пирамидой Роквелла...................................................................-1 шт;

-наконечник с шариком 01,588 мм....................................................................................-1    шт;

-плоский рабочий столик....................................................................................................-1    шт;

-столик для круглых образцов............................................................................................-1    шт;

-руководство по эксплуатации 206_ RSD - 01РЭ..............................................................-1    экз;

-методика поверки 206_RSD-01 МП...................................................................................-1    экз.

Поверка

осуществляется по документу 206_RSD-01Mn «Инструкция. Твердомеры 206 RSD Digitronic. Методика поверки», утверждённому руководителем ГЦИ СИ ФГУП «ВНИИФТРИ»

29.12.2012 г.

Основные средства поверки: образцовые меры твердости 2-го разряда типа МТР (25±5 HRC, 45±5 HRC, 65±5 HRC, 83±3 HRA, 90±10 HRB) по ГОСТ 9031-75.

Сведения о методах измерений

ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

Руководство по эксплуатации 206_RSD-01РЭ

Нормативные и технические документы, устанавливающие требования к твердомерам 206 RSD Digitronic

Техническая документация фирмы-изготовителя.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
