| Номер в госреестре | 29394-21 |
| Наименование СИ | Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот |
| Обозначение типа СИ | Камертон |
| Изготовитель | Общество с ограниченной ответственностью "Центр речевых технологий" (ООО "ЦРТ"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 23.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон (далее по тексту - устройства Камертон) предназначены для измерений напряжения и частоты входных электрических сигналов и воспроизведения выходных с заданными значениями напряжения, частоты, фазы и временных интервалов.
Принцип работы устройства Камертон заключается в преобразовании входных аналоговых сигналов в цифровую форму аналого-цифровыми преобразователями и обработке этих сигналов в соответствии с заданными алгоритмами, а также воспроизведения аналоговых выходных сигналов цифро-аналоговыми преобразователями.
Устройство Камертон является многофункциональным средством измерения, осуществляющим измерительное преобразование аналоговых сигналов в цифровую форму и цифровых сигналов в аналоговую форму, измерение входных величин (напряжение и частота переменного тока) и воспроизведение электрических сигналов с заданными напряжением, частотой, фазой и временными интервалами.
Конструктивно устройство выполнено в виде блока, в котором расположены модули аналого-цифрового и цифро-аналогового преобразования сигналов, модуль цифровых и аналоговых интерфейсов, модуль связи с ПЭВМ, модуль цифрового процессора обработки сигналов, модуль питания. На блоке размещены разъемы ввода/вывода сигналов и подачи электропитания, а также органы управления. В качестве устройства визуализации результатов измерения, управления и хранения данных используется стандартная ПЭВМ, подключаемая с помощью кабеля. Устройство имеет два идентичных канала - L и R.
На передней панели нанесено наименование в соответствии с ТУ - STC-H246 , так же на переднюю панель наносится знак утверждения типа и шильд-наклейка .
Идентификационная таблица с наименованием в соответствии с описанием типа и заводским номером расположена на задней панели устройства. Место нанесения знака поверки в виде наклейки показано на рисунке 2. На заднюю панель устройства наносится вторая шильд - наклейка.

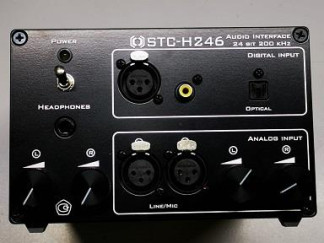

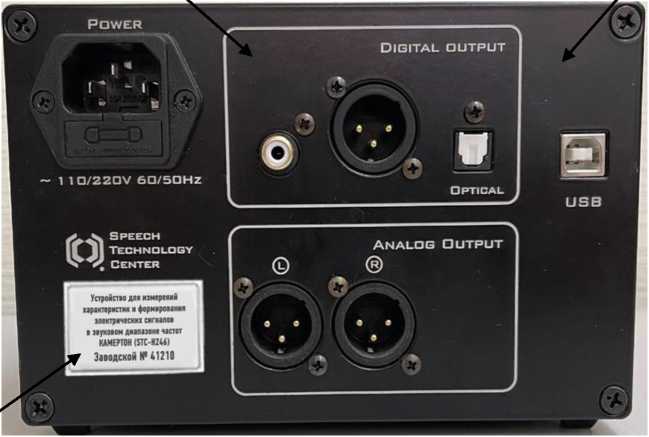

На рисунке 1 показан общий вид устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон, на рисунке 2 - задняя панель устройства.
Место нанесения знака утверждения типа
Место установки шильд-наклейки
DietTAL INPUT
Headphones
Наименование по ТУ
Рисунок 1- Общий вид устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон
Место нанесения знака поверки
Место установки шильд-наклейки
Наименование по описанию типа
Рисунок 2 - Задняя панель устройства
В устройстве используется встроенное программное обеспечение (ВПО) Н246 (для управления устройством) и ПО Камертон (для визуализации результатов измерений и поверки). Идентификационные данные встроенного программного обеспечения Н246 приведены в таблице 1, программного обеспечения Камертон - в таблице 2.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | Н246 |
| Номер версии (идентификационный номер) ПО | Не ниже 5.0.23 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные сервисного ПО
| Идентификационные данные | Значения |
| Идентификационное наименование ПО | Камертон |
| Номер версии (идентификационный номер) ПО | Не ниже 2.0.5 |
| Цифровой идентификатор ПО | - |
Метрологические характеристики устройства Камертон нормированы с учетом встроенного ПО. Программная защита от несанкционированного изменения встроенного ПО реализована на основе разграничения прав доступа - имеется система паролей. Механическая защита от несанкционированного доступа выполняется с помощью установленной между разъемными частями корпуса устройства разрушаемой шильд-наклейки.
Уровень защиты - "высокий" по Р 50.2.077-2014.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Коэффициент нелинейных искажений в сквозном тракте "вход-выход" в диапазоне частот от 0,02 до 20 кГц, %, не более | 0,3 |
| Неравномерность АЧХ входных и выходных каналов в диапазоне частот от 0,02 до 20 кГц, дБ, не более | ±0,02 |
| Динамический диапазон входных сигналов по напряжению в диапазоне частот от 0,02 до 20 кГц, мкВ | 6 от 20 до 1-10 |
| Динамический диапазон воспроизводимых выходных сигналов по напряжению в диапазоне частот от 0,02 до 20 кГц, мкВ | 6 от 20 до 1,540 |
| Пределы допускаемой относительной погрешности измерений напряжения входных сигналов в диапазоне частоты от 0,02 до 20 кГц, % - 6(и1)доп д1, в диапазоне от 20 до 4-103 мкВ включительно - 6(и2)доп д2, в диапазоне свыше 4-103 до 1-106 мкВ | ±[1 + 0,095 (Ып /их - 1)], где: ип = 4-103 мкВ; Ых - текущее значение ±[ 0,25 + 0,002 (Ып /Ых - 1) ], где: ип = 1-106 мкВ; Ых - текущее значение |
| Пределы допускаемой относительной погрешности воспроизведения напряжения выходных сигналов в диапазоне частот от 0,02 до 20 кГц, в диапазоне от 50П03 до 1,5-106 мкВ, 8(и2)доп дз , % | ±[ 0,25 + 0,002 (Ып /Ых - 1)], где: ип = 1,5-106 мкВ; Ых - текущее значение |
| Диапазон измерений и воспроизведения частоты входных и выходных сигналов, кГц | от 0,02 до 20 |
| Пределы допускаемой относительной погрешности измерений и воспроизведения частоты входных и выходных сигналов в диапазоне частот от 0,02 до 20 кГц, % | ±1 |
| Диапазон воспроизведения временных интервалов, мс | от 1 до 300^ 103 |
| Пределы допускаемой абсолютной погрешности воспроизведения временных интервалов, мс | ±(0,01 + 2-10-5 х t форм.), где t форм - формируемый временной интервал |
| Диапазон воспроизведения добавляемого фазового сдвига между входными и воспроизводимыми выходными синусоидальными сигналами в диапазоне частот от 0,02 до 20 кГц, градус | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности воспроизведения добавляемого фазового сдвига между входными и воспроизводимыми выходными синусоидальными сигналами в диапазоне частот от 0,02 до 20 кГц, градус | ±0,1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока с частотой 50 Гц, В | от 110 до 240 |
| Потребляемая мощность, В^А, не более | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха при температуре 25 °С, % | от +10 до +35 от 84,0 до 106,7 от 10 до 80 |
| Разрядность аналого-цифрового преобразования, бит | 24 |
| Разрядность цифро-аналогового преобразования, бит | 24 |
| Масса, кг, не более | 1,8 |
| Габаритные размеры (В х Ш х Г), мм, не более | 110х170х190 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 45000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, а на переднюю панель устройства в виде наклейки.
Таблица 5 - Комплектность устройства Камертон для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот
| Наименование | Обозначение | Кол-во |
| Устройство для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон | ЦВАУ.467299.004 | 1 шт. |
| Комплект кабелей | - | 1 компл. |
| Адаптер аналогового ввода 2RCA(M)-Stereo Jack 3,5 | AC-010 | 1шт |
| Компакт - диск с ПО: - комплект драйверов - интерактивная система обработки сигналов SIS, включая программу Камертон | ЦВАУ.460759.013 ЦВАУ.00073-01 ЦВАУ.00074-01 ЦВАУ.00075-01 | 1 шт. |
| Руководство по эксплуатации | ЦВАУ.467299.004РЭ | 1 экз. |
| Методика поверки | МП 2064-0156-2021 | 1 экз. |
| Паспорт | ЦВАУ.467299.001ПС | 1 экз. |
| Упаковка | ЦВАУ.492926.012 | 1 шт. |
приведены в документе "Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон. Руководство по эксплуатации ЦВАУ.467299.001РЭ", раздел 5.
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта №1053 от 29.05.2018 г.
Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1-10-2 -2-107 Гц, утвержденная приказом Росстандарта № 2882 от 06.12.2019 г.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта №1621 от 31.07.2018 г.
ГОСТ 22261-94.Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4221-004-20502206-2004 Устройства для измерений характеристик и формирования электрических сигналов в звуковом диапазоне частот Камертон. Технические условия
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
