Дозаторы поршневые ДП-2,4; ДП-1,0, 29414-16

Назначение

Дозаторы поршневые ДП-2,4, ДП-1,0 предназначены для воспроизведения объема газа или жидкости.

Описание

Дозаторы поршневые ДП-2,4, ДП-1,0 (далее - дозаторы) представляют собой ручные механические устройства, которые состоят из цилиндра с поршнем и ограничителя хода поршня (далее - фиксатора).

Конструкция штока позволяет устанавливать фиксатор в различные фиксированные положения, которыми определяется объем газа или жидкости, подаваемый из дозатора. Значения воспроизводимого объёма для каждого из положений фиксатора маркируются на штоке.

На поршне установлено уплотнительное кольцо, исключающее проникновение воздуха под давлением между поршнем и внутренней поверхностью цилиндра.

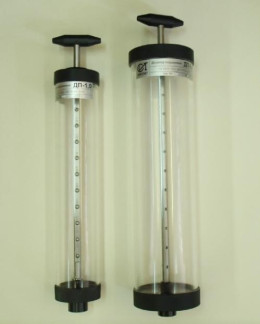

Дозатор подключается через конусную выходную втулку дозатора 022 мм или 015 мм по ГОСТ 24264-80. Подача необходимого объема производится нажатием на ручку-упор штока. Общий вид дозаторов поршневых ДП-2,4; ДП-1,0 показан на рисунке 1.

ДП-1,0

ДП-2,4

Технические характеристики

Диапазон номинальных значений доз объёма, л:

-    для ДП-2,4

0,2 - 2,4 0,08 - 1,0

-    для ДП-1,0

Пределы допускаемой относительной погрешности воспроизведения доз объема, %

-    для объёмов от 200 мл и более

± 0,5 ± 1,0

-    для объёмов менее 200 мл

Пределы допускаемого относительного отклонения фактических значений доз объема от номиналов, указанных на штоке дозатора, %

-    для объёмов от 200 и более мл

± 5,0 ± 10,0

30

120

3

110

690

1250

15

от +10 до +40 80

от 84 до 106,7.

-    для объёмов менее 200 мл

Утечка из закрытого заглушкой дозатора, мл/мин, не более:

-    для ДП-2,4 при избыточном давлении 0,12 кг/ см

-    для ДП-1,0 при избыточном давлении 0,5 кг/ см2 Масса дозатора, кг, не более Габаритные размеры дозатора, мм, не более:

-    диаметр

-    минимальная длина (шток задвинут до упора)

-    максимальная длина (шток выдвинут до упора)

Средний срок службы, лет, не менее Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность при 25 °С, %, не более

-    атмосферное давление, кПа

Вид климатического исполнения - УХЛ 4.2 по ГОСТ 15150

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус дозатора в виде наклейки.

Комплектность

В комплект поставки каждого дозатора входят:

Поверка

осуществляется по документу АРГБ.408861.003 РЭ, раздел 3 «Методика поверки», утверждённому ГЦИ СИ ФБУ «Тест-С.-Петербург» 16 декабря 2015 г.

Знак поверки наносится на свидетельство о поверке.

Перечень средств измерений, применяемых при поверке:

-    барометр М-110, диапазон измерений от 5 до 790 мм рт. ст., основная погрешность ±1,5 мм рт. ст.;

-    измеритель влажности и температуры ИВТМ-7, диапазоны измерений: температура от минус 20 до плюс 60 °С, относительная влажность от 2 до 99 %;

-    секундомер СОПР-2а-3, класс точности 3;

-    линейка измерительная металлическая, предел измерения 0 - 1000 мм, ц.д. 1 мм;

-    гири (количество - 2 шт.), масса - 5 кг, класс точности FII;

-    вода дистиллированная, ГОСТ 6709-72, объём 3 л;

-    посуда мерная лабораторная стеклянная, ГОСТ 1770-74, объём 200 мл, погрешность ±0,5 мл, при 20 °С;

-    бюретка мерная стеклянная, объём 25 мл, погрешность ±0,05 мл при 20 °С.

Сведения о методах измерений

Методика измерений приведена в Руководстве по эксплуатации АРГБ.408861.003 РЭ «Дозаторы поршневые ДП-2,4, ДП-1,0».

Нормативные документы

ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкостей».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ТУ 4213 - 003 - 48019724 - 2010 « Дозаторы поршневые ДП-2,4, ДП-1,0 Технические условия».
