Государственный реестр средств измерений

Денситометры цифровые с ручным зондом ДД 5005-220, 29466-16

29466-16
Денситометры цифровые с ручным зондом ДД 5005-220 (далее по тексту -денситометры) предназначены для измерений диффузных оптических плотностей черно-белых фотоматериалов на прозрачной подложке.
Карточка СИ
Номер в госреестре 29466-16
Наименование СИ Денситометры цифровые с ручным зондом
Обозначение типа СИ ДД 5005-220
Изготовитель ЗАО "Юнитест-Рентген", г.С.-Петербург
Год регистрации 2016
Срок свидетельства 07.09.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Денситометры цифровые с ручным зондом ДД 5005-220 (далее по тексту -денситометры) предназначены для измерений диффузных оптических плотностей черно-белых фотоматериалов на прозрачной подложке.

Описание

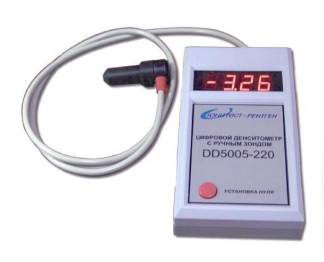

Денситометр состоит из ручного зонда, измерительного блока и сетевого адаптера. Ручной зонд состоит из измерительной головки и кабеля, обеспечивающего неразъёмное соединение с измерительным блоком (рисунок 1).

В основе метода измерения диффузной оптической плотности лежит сравнение светового потока до и после прохождения контролируемого фотоматериала.

Место нанесения знака утверждения типа

Ш

О

Маркировка

Место

пломбирования

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики денситометра представлены в таблице 1.

Таблица 1

Наименование характеристики

Значение

Диапазон измерения визуальной оптической плотности в проходящем свете *, Б

от 0,15 до 4,30

Пределы допускаемой абсолютной погрешности измерения визуальной оптической плотности в проходящем свете в диапазоне *, Б: от 0,15 до 2,50 Б от 2,51 до 3,50 Б от 3,51 до 4,30 Б

±0,03

±0,04

±0,07

Г абаритные размеры блока прибора (без ручного оптического зонда), мм, не более

80x150x45

Масса, (без сетевого адаптера) кг, не более

0,25

Длина соединительного кабеля ручного оптического зонда, м, не более

1

Питание осуществляется от сетевого адаптера с напряжением, В

от 3 до 12

Потребляемая мощность, Вт, не более

3

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

-    атмосферное давление, кПа

от 15 до 35 80

от 80 до 106,7

* Указанные метрологические характеристики гарантируются при использовании негатоскопа с возможностью регулировки яркости экрана 10000 - 35000 кд/м2

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.

Комплектность

Перечень основного и дополнительного оборудования приведен в таблице 2.

Таблица 2

Наименование

Количество, шт.

Денситометр цифровой с ручным зондом ДД 5005-220

1

Адаптер сетевой с кабелем питания в коробке

1

Руководство по эксплуатации

1

Методика поверки

1

Упаковочная коробка

1

Поверка

осуществляется по документу МП 002.М1-16 «Государственная система обеспечения единства измерений. Денситометры цифровые с ручным зондом ДД 5005-220. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 28 января 2016 г.

Основные средства поверки:

1    Государственный рабочий эталон единицы диффузной оптической плотности в проходящем свете 3.1.ZZA.0062.2015 согласно ГОСТ 8.588-2006

Диапазон воспроизводимых значений оптической плотности в проходящем свете от 0,148 до 4,239 Б;

пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности 0,004 Б.

2    Государственный рабочий эталон единицы диффузной оптической плотности в проходящем свете 3.1.ZZA.0061.2015 согласно ГОСТ 8.588-2006

Диапазон воспроизводимых значений оптической плотности в проходящем свете от 0,621 до 6,338 Б;

пределы допускаемой случайной составляющей погрешности воспроизводимых значений плотности 0,004 Б.

Знак поверки наносится на корпус денситометров цифровых с ручным зондом ДД 5005220 (место нанесения указано на рисунке 1)

Сведения о методах измерений

Руководство по эксплуатации «Денситометр цифровой с ручным зондом ДД 5005-220»,

глава 7.

Нормативные документы

ТУ 4276-007-13826552-2005 Денситометры цифровые с ручным зондом ДД 5005-220.

Зарегистрировано поверок 894
Поверителей 25
Актуальность данных 07.11.2024
