| Номер в госреестре | 29525-12 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Spekol 1300 |
| Изготовитель | "Analytik Jena AG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Спектрофотометры Spekol 1300 предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.
Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, прошедшего через исследуемый объект к интенсивности излучения, упавшего на его поверхность.
Оптическая схема приборов - однолучевая. Для разложения излучения в спектр используется монохроматор. В качестве источников излучения применяются дейтериевая и вольфрамовая лампы, а в качестве приемника сигнала (детектора) используется кремниевый фотодиод. Спектрофотометры могут управляться как от внешнего управляющего компьютера, подключаемого через (RS-232), так и от программного обеспечения, установленного на встроенном микроконтроллере, при этом управление происходит с помощью кнопочной панели на лицевой части прибора.
Спектрофотометры имеют кюветное отделение, рассчитанное на установку кювет с длиной оптического пути до 100 мм, а также ряда дополнительных приставок и приспособлений: многокюветных держателей, держателей пробирок и др.

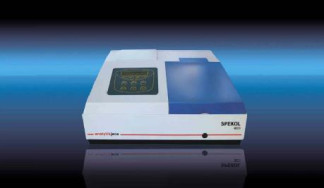

Внешний вид спектрофотометров приведен на рисунке 1.
Спектрофотометры оснащены встроенным и автономным ПО, которое управляет работой спектрофотометра, отображает результат, обрабатывает, передает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Автономное программное обеспечение | ||||
| WinASPECT | WinASPECT | 2.4.0.0 и выше | 9B5ED5EBA47498B1C96 980C907A17760* | MD5 |
| Встроенное программное обеспечение | ||||
| ПО SPEKOL 1300 | ПО SPEKOL 1300 | 5.01.02 и выше | _** | — |
*для версии 2.4.0.0; файл WinASPECT.exe **ПО не может быть изменено в процессе эксплуатации К метрологически значимой части автономного ПО относится исполняемым файлом
WinASPECT.exe.
Метрологически значимая часть ПО выполняет следующие функции:
■ управление прибором;
■ установка режимов работы прибора;
■ получение спектров поглощения исследуемых проб;
■ обработка и хранение результатов измерений
■ построение калибровочных зависимостей;
■ проведение диагностических тестов прибора;
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Спектральный диапазон, нм | От 190 до 1100 |
| Диапазон измерений: - спектрального коэффициента направленного пропускания, % - оптической плотности, Б | От 0,1 до 100 От 0 до 3,0 |
| Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, % - в спектральном диапазоне от 400 до 800 нм - в остальном спектральном диапазоне | ± 2,5 ± 3,0 |
| Пределы допускаемой абсолютной погрешности установки длин волн, нм | ± 2,0 |
| Спектральная ширина щели, нм, не более | 4 |
| Уровень рассеянного света (340 нм), %, не более | 0,3 |
| Оптическая схема | Однолучевая |
| Габаритные размеры (ДхШхВ), мм, не более | 465x365x175 |
| Масса, кг, не более | 11,5 |
| Средний срок службы, лет | 8 |
| Наработка на отказ, ч, не менее | 5000 |
| Потребляемая мощность, В А, не более | 150 |
| Напряжение питания частотой (50±1) Гц, В | 220 (+22...-33) |
| Условия эксплуатации: | |
| О/'ч -диапазон температур окружающего воздуха, С | От 15 до 30 |
| -диапазон относительной влажности окружающего воздуха (при 25 °С), % | Не более 85 |
| -диапазон атмосферного давления, кПа | От 84 до 106 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на левую панель корпуса спектрофотометра.
- спектрофотометр;
- руководство по эксплуатации (включая электронную версию на компакт-диске);
- методика поверки МП-242-1392-2012.
осуществляется по документу "МП-242-1392-2012.Спектрофотометры Spekol 1300. Методика поверки ", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 25.07.2012 года. Основные средства поверки: комплект светофильтров КС-105.
Приведены в документе «Спектрофотометры Spekol 1300. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к спектрофотометрам Spekol 1300
1. ГОСТ 8.557-2007 "ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2^50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2^20,0 мкм".
2. Техническая документация фирмы-изготовителя.
При осуществлении деятельности в области охраны окружающей среды и оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
