| Номер в госреестре | 29551-13 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-АТ1117М |
| Изготовитель | НПУП "Атомтех" ОАО "МНИПИ" (УП "Атомтех"), Беларусь, г.Минск |
| Год регистрации | 2013 |
| Срок свидетельства | 29.09.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры МКС-АТ1117М (далее по тексту - приборы) предназначены для измерения:
* • *
- амбиентной дозы Н (10) и мощности амбиентного эквивалента дозы H (10) рентгеновского и гамма-излучения;
- экспозиционной дозы и мощности экспозиционной дозы рентгеновского и гамма-излучения;
- эквивалента направленной дозы Н*(0.07) и мощности эквивалента направленной дозы H *(0.07) непрерывного рентгеновского и гамма-излучения;
- амбиентной дозы Н*(10) и мощности амбиентной дозы H *(10) нейтронного излучения;
239
- плотности потока и флюенса альфа-частиц Pu и бета-частиц с загрязненных поверхностей;
- плотности потока и флюенсанейтроного излучения с известным энергетическим распределением;
- поверхностной активности 239Pu и 90Sr+90Y;
- оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Принцип действия дозиметров радиометров МКС-АТ1117 основан на взаимодействии излучения с веществом детекторов блоков детектирования (БД) и возникновении сцинтилляций (сцинтилляционные детекторы) или носителей заряда (газоразрядные счетчики), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счета пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемые величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) производится прибором автоматически с учетом предварительно сделанной калибровки по эталонам, воспроизводящим соответствующую физическую величину.
Прибор состоит из блоков обработки информации (БОИ, БОИ2) и набора блоков детектирования (БД), выполняющих различные функции.
Принцип действия БД, предназначенных для измерения малых уровней рентгеновского, гамма-, альфа-, бета-излучений (БДКР-01, БДКГ-03,БДКГ-04, БДКГ-05, БДКГ-
11, БДПА-01, БДПА-02, БДПБ-01, БДПБ-02), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов NaI(Tl)0 9 х 2 мм (БДКР-01), 0 25 х 40 мм (БДКГ-03), 0 40 х 40 мм (БДКГ-05), 0 63 х 63 мм (БДКГ-11), ZnS(Ag) 0 60 мм (БДПА-01), 0 119 мм (БДПА-02), пластмассовых детекторов
0 30 х 15 мм (БДКГ-04), 0 60 х 1 мм (БДПБ-01), 0 119 х 1 мм (БДПБ-02) и фотоэлектронных умножителей (ФЭУ). Для повышения стабильности измерений в них применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
Для измерения высоких уровней излучения в БДКГ-01, БДКГ-09, БДКГ-17, БДПС-02, БДКН-01, БДКН-03, УД БОИ и УД БОИ2 используются газоразрядные счетчики.
В БДКР-01, БДКГ-03, БДКГ-05 и БДКГ-11 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление "скользящих" средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) осуществляется автоматически.
Управление режимами работы прибора, выполнение вычислений, хранение и индикация результатов измерения, самодиагностика осуществляется микропроцессорным устройством.
Прибор относится к носимым средствам измерения и может эксплуатироваться службами контроля соблюдения норм и условий радиационной безопасности на рабочих местах, в смежных помещениях и санитарнозащитных зонах при разработке, производстве и эксплуатации приборов и установок, являющихся источниками низкоэнергетического рентгеновского излучения, досмотровой рентгеновской техники, рентгеновских дефектоскопов, медицинских рентгеновских аппаратов, видеодисплейных терминалов, а также радионуклидных источников низкоэнергетического гамма- и рентгеновского излучений.

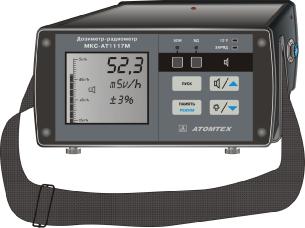

Общий вид блоков обработки информации (БОИ и БОИ2) приведен на рисунке 1.
Общий вид блоков детектирования (БДКГ-01, БДПА-01, БДПС-02, БДКН-01, БДКР-01), приведен на рисунке 2.
Программное обеспечение дозиметра-радиометра МКС-АТ1117М состоит из двух
частей:
1 Обязательное встроенное ПО жестко привязано к электрической схеме и размещается в энергонезависимой части памяти микропроцессора, запись которой осуществляется в процессе производства. Обязательное встроенное обеспечивает взаимодействие блоков обработки информации БОИ и БОИ2 с блоками детектирования, получение и отображение на дисплее блоков обработки результатов измерений и сообщений о неисправностях, управление режимами работы прибора.
Блоки обработки информации БОИ и БОИ2 и каждый блок детектирования дозиметра-радиометра МКС-АТ1117М обладает собственным встроенным ПО.
ПО дозиметра-радиометра МКС-АТ1117М состоит из следующих программных компонентов:
- Программного обеспечения блоков обработки информации БОИ и БОИ2, обеспечивающее измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, управление режимами работы, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками детектирования;
- Программного обеспечения блоков детектирования БДКГ-01, БДКГ-04, БДКГ-05, БДКГ-09, БДКГ-11, БДКГ-17 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДКГ-03 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы рентгеновкого и гамма-излучения, измерение дозы и мощности экспозиционной дозы рентгеновкого и гамма-излучения; скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДКР-01 обеспечивающее, измерение дозы и мощности направленного эквивалента дозы рентгеновкого и гамма-излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДПА-01, БДПА-02
239
обеспечивающее, измерение плотности потока и флюенса альфа-частиц Pu поверхностной
239
активности и числа распадов Pu, скорости счета, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДПБ-01, БДПБ-02 обеспечивающее, измерение плотности потока и флюенса бета-частиц, поверхностной активности и числа распадов 90Sr+90Y, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блоков детектирования БДКН-01, БДКН-03 обеспечивающее, измерение дозы и мощности амбиентного эквивалента дозы нейтронного излучения плутоний-бериллиевых источников, плотности потока и флюенса нейтронного излучения, скорости счета, статистической погрешности измерения, хранение информации о настройках блоков, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
- Программного обеспечения блока детектирования БДПС-02, обеспечивающее измерение дозы и мощности амбиентного эквивалента дозы, плотности потока и флюенса
239
альфа-частиц Pu, плотности потока и флюенса бета-частиц, скорости счета, статистической погрешности измерения, хранение информации о настройках блока, взаимодействие с подключаемыми блоками обработки информации БОИ и БОИ2;
Обязательное встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет.
Разделение ПО с выделением метрологически значимой части не предусмотрено. К метрологически значимой части относится все ПО дозиметра-радиометра МКС-АТ1117М.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
2 Необязательное внешнее ПО: ПО «ATexch» дозиметра-радиометра МКС-АТ1117М.
Позволяет получать и отображать на экране компьютера полученные результаты измерений, а также сохранять их.
Установка ПО «ATexch» производится с инсталляционного диска из комплекта поставки дозиметра-радиометра МКС-АТ1117М.
Команды интерфейса пользователя внешнего ПОдозиметра-радиометраМКС-АТ1117М имеют однозначное назначение для инициирования функций прибора.
Определение номера версии внешнего ПО выполняется в программном модуле с помощью Windows Explorer.
Определение цифрового идентификатора (контрольной суммы исполняемого кода) внешнего ПО производится посредством подсчета контрольной суммы по методу MD5 с помощью внешней программы стороннего разработчика.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное ПО | ||||
| ПО БОИ | Не определено ) | 12.11.16 | Не определен ) | Не определен ) |
| ПОБОИ2 | Не определено ) | 13.03.25 | Не определен ) | Не определен ) |
| ПО БДКГ-01 | Не определено1) | 11.01.06 | Не определен1) | Не определен1) |
| ПО БДКГ-03 | Не определено ) | 10.12.24 | Не определен ) | Не определен ) |
| ПО БДКГ-04 | Не определено1) | 09.10.15 | Не определен1) | Не определен1) |
| ПО БДКГ-05 | Не определено ) | 10.12.24 | Не определен ) | Не определен ) |
| ПО БДКГ-09 | Не определено1) | 11.01.06 | Не определен1) | Не определен1) |
| ПО БДКГ-11 | Не определено1-* | 10.12.24 | Не определен1) | Не определен1) |
| ПО БДКГ-17 | Не определено ) | 11.01.06 | Не определен ) | Не определен ) |
| ПО БДПС-02 | Не определено1-’ | 08.12.18 | Не определен1) | Не определен1) |
| ПО БДКН-01 | Не определено ) | 10.03.18 | Не определен ) | Не определен ) |
| ПО БДКН-03 | Не определено^ | 10.03.18 | Не определен1) | Не определен1) |
| ПО БДПА-01 | Не определено ) | 11.10.13 | Не определен ) | Не определен ) |
| ПО БДПА-02 | Не определено ) | 11.10.13 | Не определен ) | Не определен ) |
| ПО БДПБ-01 | Не определено1-* | 11.10.13 | Не определен1* | Не определен1* |
| ПО БДПБ-02 | Не определено1* | 11.10.13 | Не определен1* | Не определен1* |
| ПО БДКР-01 | Не определено1* | 11.07.14 | Не определен1* | Не определен1* |
| Внешнее ПО | ||||
| ATexch.exe | ATexch.exe | 1.1.6.107 | b78b4712e5ee7b37 798eee83d6d10923 | MD5 |
Примечания: 1) Встроенное ПО зашивается на стадии производства. Доступа к цифровому идентификатору встроенного ПО нет.
2) Контрольная сумма относится к текущей версии (1.1.6.107) ПО.
В соответствии с разделом 2.6 МИ 3286-2010 и на основании результатов проверок уровень защиты ПО дозиметров-радиометров МКС-АТ1117М от непреднамеренных и преднамеренных изменений соответствует уровню «А».
Основные метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Характеристика | Значение |
| 1 | 2 |
| Диапазон измерений мощности амбиентной дозы рентгеновского и гамма-излучения: УД БОИ УД БОИ2 БДКГ-01 БДКГ-03 БДКГ-04 БДКГ-05 БДКГ-09 БДКГ-11 БДКГ-17 БДПС-02 | от 1,00 мкЗв/ч до 10 мЗв/ч |
| от 1,00 мкЗв/ч до 10 мЗв/ч | |
| от 0,10 мкЗв/ч до 10 Зв/ч | |
| от 0,03 мкЗв/ч до 300 мкЗв/ч | |
| от 0,05 мкЗв/ч до 10 Зв/ч | |
| от 0,03 мкЗв/ч до 100 мкЗв/ч | |
| от 0,10 мкЗв/ч до 5 Зв/ч | |
| от 0,01 мкЗв/ч до 100 мкЗв/ч | |
| от 1,00 мЗв/ч до 100 Зв/ч | |
| от 0,10 мкЗв/ч до 30 мЗв/ч | |
| Диапазон измерений амбиентной дозы рентгеновского и гамма-излучения: УД БОИ УД БОИ2 БДКГ-01 БДКГ-03 БДКГ-04 БДКГ-05 БДКГ-09 БДКГ-11 БДКГ-17 БДПС-02 | от 1 мкЗв до1 Зв |
| от 1 мкЗвдо1 Зв | |
| от 0,10 мкЗвдо10 Зв | |
| от 0,03 мкЗвдо 1 Зв | |
| от 0,05 мкЗвдо10 Зв | |
| от 0,03 мкЗвдо 0,3 Зв | |
| от 0,10 мкЗвдо 10 Зв | |
| от 0,01 мкЗв до 10 мЗв | |
| от 1,00 мЗвдо 100 Зв | |
| от 0,10 мкЗв до 1 Зв |
| 1 | 2 | |
| Пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы и амбиентной дозы | ±20 % | |
| Диапазон измерений мощности экспозиционной дозы рентгеновского и гамма-излучения БДКГ-03 | от 3 мкР/ч до 30 мР/ч | |
| Диапазон измерений экспозиционной дозы рентгеновского и гамма-излучения БДКГ-03 | от 3 мкР до 100 Р | |
| Пределы допускаемой основной относительной погрешности измерения мощности экспозиционной дозы и экспозиционной дозы | ±20 % | |
| Диапазон измерений мощности эквивалента направленной дозы БДКР-01 | от 50 нЗв/ч до 100 мкЗв/ч | |
| Диапазон измерений эквивалента направленной дозы БДКР-01 | от 50 нЗв до 5 мЗв | |
| Пределы допускаемой основной относительной погрешности измерения мощности эквивалента направленной дозы и эквивалента направленной дозы БДКР-01 | ±20 % | |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения 239 плотности потока альфа-частиц Pu: БДПА-01 БДПА-02 БДПС-02 | ||
| 5 2 от 0,10 до 10 частиц/(мин-см ) | ±20 % | |
| 4 2 от 0,05 до 5-10 частиц/(мин-см ) | ||
| от 2,4 до 30 частиц/(мин-см ) от 30 до 106 частиц/(мин-см2) | ±30 % ±20 % | |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения 239 флюенса альфа-частиц Pu: БДПА-01 БДПА-02 БДПС-02 (при плотности потока, лежащей в границах диапазона измерений) | ||
| от 1 до 3-106 частиц/см2 | ±20 % | |
| от 1 до 3-106 частиц/см2 | ±30 % ±20 % | |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения 239 поверхностной активности Pu: БДПА-01 БДПА-02 | ||
| от 3,4-10-3 до 3,4-103 Бк/см2 | ±20 % | |
| от 1,7-10-3 до 1,7-103 Бк/см2 | ||
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения плотности потока бета-частиц: БДПБ-01 БДПБ-02 БДПС-02 | ||
| 5 2 от 1 до 5-10 частиц/(мин-см ) | ±20 % | |
| 5 2 от 0,5 до 1,5-10 частиц/(мин-см ) | ||
| от 6 до 106 частиц/(мин-см2) | ±20 % | |
| 1 | 2 | |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения флюенса бета-частиц: БДПБ-01 БДИБ-02 БДПС-02 | ||
| от 1 до 3-106 частиц/см2 | ±20 % | |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения поверхностной активности 90Sr+90Y: БДПБ-01 БДИБ-02 | ||
| от 4,4-10-2 до 2,20-104 Бк/см2 | ±20 % | |
| от 2,2-10-2 до 0,66-104 Бк/см2 | ||
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы нейтронного излучения плутоний-бериллиевых источников (для БДКН-01) | от 0,10 мкЗв/ч до 10 мЗв/ч | ±20 % |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения амбиентной дозы нейтронного излучения плуто-ний-бериллиевых источников (для БДКН-01) | от 0,10 мкЗв до 10 Зв | ±20 % |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения мощности амбиентной дозы нейтронного излучения (для БДКН-03) | от 0,10 мкЗв/ч до 10 мЗв/ч | ±20 % |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения амбиентной дозы нейтронного излучения (для БДКН-03) | от 0,10 мкЗв до 10 Зв | ±20 % |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения плотности потока нейтронного излучения с известным энергетическим распределением (для БДКН-01 и БДКН-03) | 42 от 0,1 до 10 частиц/(с-см ) | ±20 % |
| Диапазон измерений и пределы допускаемой основной относительной погрешности измерения флюенса нейтронов с известным энергетическим распределением (для БДКН-01 и БДКН-03) | от 1 до 3-106 частиц/см2 | ±20 % |
| 1 | 2 | ||||
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость показаний относительно энергии 137 0,662 МэВ гамма-излучения радионуклида Cs: УД БОИ УД БОИ2 БДКГ-01 БДКГ-03 БДКГ-04 БДКГ-05 БДКГ-09 БДКГ-17 БДПС-02 | от 60 кэВ до 3 МэВ | +35 % -25 % | |||
| от 50 кэВ до 3 МэВ | +20 % | ||||
| от 15 кэВ до 60 кэВ | +35 % | ||||
| от 60 кэВ до 3 МэВ | +20 % | ||||
| от 50 кэВ до 3 МэВ | +20 % | ||||
| от 60 кэВ до 3 МэВ | +35 % -25 % | ||||
| от 20 кэВ до 3 МэВ | +30 % | ||||
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения (для БДКР-01* | от 5 до 160 кэВ | ||||
| Энергетическая зависимость показаний относительно энергии 59,5 кэВ гамма-излучения радионуклида 241Am (для БДКР-01* | от 5 до 60 кэВ | +35 % | |||
| от 60 до 160 кэВ | +30 % | ||||
| Диапазон максимальных энергий спектра бета-частиц, регистрируемых (для БДПБ-01, БДПБ-02, БДПС-02* | от 155 до 3540 кэВ | ||||
| Чувствительность прибора к бета-излучению радионуклида относительно его чувствительности к бета-излучению 90Sr + 90Y (относительная чувствительность* | Радионуклид | Ертах, кэВ | БДПБ-01 | БДПБ-02 | БДПС-02 |
| 14С | 156,5 | 0,36+0,09 | 0,36+0,09 | 0,15+0,08 | |
| 147Pm | 224,5 | 0,75+0,18 | 1,00+0,20 | 0,45+0,15 | |
| 60Co | 317,9 | 0,94+0,15 | 1,00+0,20 | 0,65+0,15 | |
| 204T1 | 763,4 | 1,05+0,15 | 1,00+0,20 | 1,00+0,20 | |
| 90Sr + 90 Y | 546 (9USr* 2274 (90Y* | 1,0 | 1,0 | 1,0 | |
| 106Ru+106Rh | 39,4 (106Ru* 3540 (106Rh* | 1,05+0,15 | 1,00+0,20 | 1,00+0,20 | |
| Диапазон энергий нейтронного излучения, регистрируемого (для БДКН-01, БДКН-03* | от 0,025 эВ до 14 МэВ | ||||
Относительные коэффициенты чувствительности для типовых источников нейтронного излучения различных энергий при измерении мощности ам-биентной дозы
| 1 | 2 | ||
| Относительные коэффициенты чувствительности для типовых источников нейтронного излучения различ | Источник n-излучения | БДКН-01 | БДКН-03 |
| ных энергий при измерении плотности потока | Тепловые, Ен=0,025 эВ | 1,77±0,35 | 0,0064±0,0013 |
| Ra-g-Be, Ен=100 кэВ | 3,34±0,34 | 0,182±0,018 | |
| 252Cf Ен=2,13 МэВ | 1,44±0,15 | 1,010±0,100 | |
| Pu-a-Be, Ен=4,16 МэВ | 1,0 | 1,0 | |
| Рабочие условия эксплуатации прибора: - температура окружающего воздуха: без БДКГ-11 и БДКР-01 с БДКГ-11 с БДКР-01 - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги: без БДКР-01 с БДКР-01 - атмосферное давление - напряженность постоянных магнитных полей | от минус 30 °С до плюс 50 °С от минус 20 °С до плюс 50 °С от 0 до плюс 40 °С до 95 % до 90 % от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.) до 400 А/м | ||
| Нормальные условия эксплуатации прибора: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление - напряженность постоянных магнитных полей | (20 ± 5)°С 60 (+20; -30) %' 101,3 (+5,4; -15,3) кПа до 40 А/м | ||
| Время измерения естественного радиационного фона (0,1 мкЗв/ч) в зависимости от подключенного БД при статистической погрешности, не превышающей ± 20 %, не более: БДКГ-01 и БДКГ-09 БДКГ-03 БДКГ-04 БДКГ-05 БДКГ-11 БДПС-02 | 420 с 15 с 30 с 5 с 3 с 360 с | ||
| Время измерения при статистической погрешности, не превышающей ± 20 %, не более: при плотности потока нейтронного излучения 1 с-1-см-2 плутоний-бериллиевых источников для БДКН-01 при мощности дозы нейтронного излучения 1 мкЗв/ч плутоний-бериллиевых источников для БДКН-03 | 200 с 280 с | ||
| 1 | 2 |
| Время установления рабочего режима прибора: | 1 мин |
| Время непрерывной работы прибора с каждым БД при автономном питании от полностью заряженного блока аккумуляторов | не менее 24 ч |
| Нестабильность показаний за время непрерывной работы | не превышает 5 % |
| Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы, плотности потока альфа-, бета- и нейтронного излучения и поверхностной активности 239Pu и 90Sr+90Y прибора: - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий при изменении относительной влажности до 95 % от нормальных условий - при изменении напряженности постоянных магнитных полей до 400 А/м от нормальных условий с БДПА-01, БДПА-02, БДПБ-01, БДЛБ-02, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКР-01 - при воздействии синусоидальной вибрации в диапазоне частот от 10 до 55 Гц. Пределы допускаемой дополнительной относительной погрешности измерения прибора с БДПА-01 (БДПА-02) плотности потока альфа-излучения и поверхностной активности 239Pu при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч Пределы допускаемой дополнительной относительной погрешности измерения прибора с БДПА-01 (БДПА-02) плотности потока альфа- ~ 239тл излучения и поверхностной активности Pu при воздействии сопутствующего бета-излучения источника 90Sr + 90Y с внешним излучением не менее 3-103 с-1 | ±10 % ±10 % ±10 % ± 5 % ± 5 % ± 5 % |
| Чувствительность прибора к сопутствующему фоновому гамма-излучению источника 137Cs не превышает: БДПБ-01 БДЛБ-02 | 30 импульсов в секунду на 1 мкЗв/ч 90 импульсов в секунду на 1 мкЗв/ч |
| Чувствительность прибора с БДПБ-01 (БДИБ-02) к сопутствующему фоновому альфа-излучению 239 источника Pu | не превышает 0,002 импульсов в секунду на 1 частицу/(минсм2) |
| 1 | 2 |
| Пределы допускаемой дополнительной относительной погрешности измерения мощности дозы и плотности потока нейтронного излучения прибора с БДКН-01 и БДКН-03 при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч | + 5 % |
| Электропитание прибора осуществляется от перезаряжаемого встроенного блока аккумуляторов с номинальным напряжением 6 В и номинальной емкостью 1,2 А-ч. Заряд блока аккумуляторов прибора осуществляется от следующих видов источников питания: | а* сети переменного тока напряжением (230+23* В, частотой (50+1* Гц; б* внешнего источника постоянного тока напряжением 12 (+2,0; -1,5* В и выходным током не менее 1 А |
| Прибор устойчив к воздействию: а* температуры окружающего воздуха: без БДКГ-11 и БДКР-01 с БДКГ-11 с БДКР-01 б* относительной влажности воздуха при 35 °С и более низких температурах без конденсации влаги в* атмосферного давления в диапазоне г* синусоидальной вибрации с параметрами: д* одиночного удара с параметрами: | от минус 30 °С до плюс 50 °С от минус 20 °С до плюс 50 °С от 0 до 40 °С до (95+3*% от 84 до 106,7 кПа - диапазон частот от 10 до 55 Гц - амплитуда смещения для частоты перехода 0,35 мм - ускорение 50 м/с2 (5g* - длительность от 0,5 до 30 мс |
| Прибор сохраняет работоспособность в постоянных магнитных полях напряженностью | до 400 А/м |
| Требования надежности: средняя наработка на отказ средний срок службы средний ресурс среднее время восстановления прибора | не менее 4000 ч не менее 10 лет не менее 10000 ч не более 12 ч |
| Прибор по устойчивости к электростатическим разрядам соответствует испытательному уровню 3 по контактному разряду СТБ МЭК 61000-4-2-2006 (IEC 61000-4-2:2001* и критерию качества функционирования “А” | |
| Прибор по устойчивости к радиочастотному электромагнитному полю соответствует степени жесткости испытаний “2” по СТБ IEC 61000-4-3-2009(IEC 61000-4-3:2008* и критерию качества функционирования “А” | |
| Габаритные размеры и масса составных частей прибора, не более: | ||
| БОИ | 177х85х124мм | 1,10 кг |
| БОИ2 | 200х85х36мм | 0,50 кг |
| БДКГ-01 | 054х255мм | 0,42 кг |
| БДКГ-03 | 060х295мм | 0,60 кг |
| БДКГ-04 | 060х200мм | 0,45 кг |
| БДКГ-05 | 060х320мм | 1,20 кг |
| БДКГ-09 | 054х255мм | 0,50 кг |
| БДКГ-11 | 078х350мм | 1,90 кг |
| БДКГ-17 | 054х167мм | 0,27 кг |
| БДКН-01 | 090х290мм | 2,00 кг |
| БДКН-03 | 314х220х263мм | 8,00 кг |
| БДКР-01 | 060х260мм | 0,55 кг |
| БДПА-01 | 080х196мм | 0,50 кг |
| БДПА-02 | 0136х230мм | 0,70 кг |
| БДНБ-01 | 080х196мм | 0,55 кг |
| БДНБ-02 | 0136х235мм | 0,80 кг |
| БДПС-02 | 138х86х60мм | 0,30 кг |
| сетевой адаптер | 110х85х60мм | 0,50 кг |
Знак утверждения типа наносится на БОИ методом офсетной печати и на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплект поставки дозиметра-радиометра МКС-АТ1117М указан в таблице 3. Таблица 3
| Наименование | Количество | Примечание |
| Блок обработки информации в комплекте: - ремень плечевой - ремень поясной | 1 1 1 | БОИ Для переноса БОИ Для крепления БОИ на поясе |
| Блок обработки информации 2 в комплекте с ремнем плечевым | 1 | БОИ2 |
| Блок детектирования БДКГ-01 | 1 | |
| Блок детектирования БДКГ-03 | 1 | |
| Блок детектирования БДКГ-04 в комплекте с колпачком “0,06-3 MeV” | 1 | |
| Блок детектирования БДКГ-05 | 1 | |
| Блок детектирования БДКГ-09 | 1 | |
| Блок детектирования БДКГ -11 | 1 | |
| Блок детектирования БДКГ -17 | 1 | |
| Блок детектирования БДПС-02 в комплекте: - комплект альфа-фильтров - держатель альфа-фильтра - ручка - фильтр выравнивающий | 1 1 1 1 1 | Комплект содержит три альфа-фильтра |
| Наименование | Количество | Примечание |
| Блок детектирования БДПА-01 в комплекте: - комплект светозащитных пленок - ножка самоклеящаяся запасная 0 6,5; H=2 мм | 1 1 12 | Комплект содержит две светозащитные пленки |
| Блок детектирования БДПА-02в комплекте: - комплект светозащитных пленок - ножка самоклеящаяся запасная 0 6,5; H=2 мм | 1 1 12 | Комплект содержит две светозащитные пленки |
| Блок детектирования БД11Б-01в комплекте: - комплект запасных защитных пленок | 1 1 | Комплект содержит две светозащитные и одну защитную пленки |
| - ножка самоклеящаяся запасная 0 6,5; H=2 мм | 12 | |
| Блок детектирования БД11Б-02в комплекте: - комплект запасных защитных пленок | 1 1 | Комплект содержит две светозащитные и одну защитную пленки |
| - ножка самоклеящаяся запасная 0 6,5; H=2 мм | 12 | |
| Блок детектирования БДКН-01 | 1 | |
| Блок детектирования БДКН-03 | 1 | |
| Блок детектирования БДКР-01 | 1 | |
| Адаптер сетевой SA110C-12GS-I | 1 | |
| Комплект принадлежностей: - адаптер БД - адаптер USB - штанга телескопическая - штанга телескопическая - штанга телескопическая со встроенным кабелем - кронштейн - держатель - держатель - держатель | 1 1 1 1 1 1 1 1 1 | Для подключения БД к порту RS232 ПЭВМ Для подключения БД к порту USB ПЭВМ Длина 1,1 м Длина 1,7 м, по заказу потребителя Длина 3 м Для крепления БОИ2 на штанге Для крепления БОИ2 к БДКН-03 Для установки на штанге БДКГ-01,БДКГ-09, БДКГ-17 Для установки на штанге БДПА-01, БДИБ-01, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКР-01 |
| Наименование | Количество | Примечание |
| - ручка | 1 | Для БДКГ-05, БДКГ-11 и БДКН-01 |
| - кабель БД | 1 | Для подключения БД кБОИ, длина 2,5 м |
| - кабель БД | 1 | Для подключения БД кБОИ, длина от 2,5 до 25 м |
| - кабель БД | 1 | Для подключения БД к адаптеру, длина 1,2 м |
| - кабель | 1 | Для заряда БА от сети автомобиля |
| - кабель интерфейсный | 1 | Для подключения БОИ (БОИ2* к порту RS232 ПЭВМ |
| - кабель нуль-модемный | 1 | Для подключения адаптера БД к порту RS232 ПЭВМ |
| - кабель USB A-B | 1 | Для подключения адаптера USB к порту USB ПЭВМ |
| - телефон головной | 1 | |
| - компакт-диск с программой “ATexch” | 1 | Для работы с ПЭВМ |
| - гермоконтейнер | 1 | Для БДКГ-03. Длина кабеля -по заказу (3 м, 10 м, 20 м, 30 м* |
| - гермоконтейнер | 1 | Для БДКГ-17. Длина кабеля -по заказу (3 м, 10 м, 20 м, 30 м* |
| - футляр | 1 | Для хранения и переноски прибора и принадлежностей |
| - руководство оператора | 1 | Для работы с программой “ATexch” |
| Руководство по эксплуатации | 1 | Содержит раздел “Поверка” |
Примечания:
1 Прибор может поставляться с одним или несколькими блоками.
2 Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
3 Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками.
4 Количество комплектов запасных пленок может быть увеличено по желанию потребителя.
5 В зависимости от комплекта поставки прибор может быть упакован в один или два футляра.
осуществляется по документу «Дозиметр-радиометр МКС-АТ1117М. Руководство по эксплуатации», раздел 6, утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
31.07.2013 года.
| Источник n-излучения | БДКН-01 | БДКН-03 |
| Тепловые, Ен=0,025 эВ | 62,90±12,60 | 0,225±0,045 |
| Ra-g-Be, Ен=100 кэВ | 14,80±1,50 | 0,810±0,080 |
| 252Cf Ен=2,13 МэВ | 1,46±0,15 | 1,02±0,10 |
| Pu-a-Be, Ен=4,16 МэВ | 1,0 | 1,0 |
а) поверочная дозиметрическая установка с набором источников Cs и источником Am, удовлетворяющая требованиям ГОСТ 8.087-2000.
Погрешность аттестации не более ± 5 %;
239
б) источники альфа-излучения с радионуклидом Pu одного из типов 4П9, 5П9, 6П9 с рабочей поверхностью 40, 100 и 160 см соответственно, удовлетворяющие требованиям ГОСТ 8.033-96.
Погрешность аттестации источников не более ± 7 %;
в) источники бета-излучения с радионуклидом 90Sr +90Y одного из типов 4С0, 5С0, 6С0 с рабочей поверхностью 40, 100 и 160 см соответственно, удовлетворяющие требованиям ГОСТ 8.033-96.
Погрешность аттестации источников не более ± 7 %;
г) поверочные установки типов УКПН-1, УКПН-1М по ГОСТ 8.031-82 с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН при поверке в коллимированном пучке или поверочные установки на основе градуировочной линейки с набором аналогичных источников при поверке в открытой геометрии.
Погрешность аттестации источников не более ± 7 %.
Дозиметр-радиометр МКС-АТ1117М. Руководство по эксплуатации.
технические документы, устанавливающие требования к дозиметрам
Нормативные и МКС-АТ1117М
ГОСТ 27451-87
ГОСТ 28271-89 ГОСТ 17225-85 ГОСТ 8.034-82
ГОСТ 8.033-96
ГОСТ 8.031-82
ГОСТ 8.040-84
ГОСТ 8.041-84
ГОСТ 8.355-79 РД 50-458-84 МИ 1788-87
«Средства измерений ионизирующих излучений. Общие технические условия»;
«Приборы радиометрические и дозиметрические носимые. Общие технические требования»;
«Радиометры загрязненности поверхностей альфа- и бета-активными веществами. Общие технические требования и методы испытаний»;
«ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма излучений»;
«ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
«ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов»;
«ГСИ. Радиометры загрязненности поверхностей бета-активными веществами. Методика поверки»;
«ГСИ. Радиометры загрязненности поверхностей альфа-активными веществами. Методика поверки»;
«ГСИ. Радиометры нейтронов. Методы и средства поверки»;
«Дозиметры нейтронного излучения. Методы и средства поверки»;
«ГСИ. Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки»;
«ГСИ. Радиометры нейтронов. Методика поверки на установках типа УКПН (КИС НРД МБм)»;
ТУ РБ 100865348.014-2004 «Дозиметр-радиометр МКС-АТ1117М.» Технические условия с извещением ТИАЯ.23-2006 об изменении ТУ.
- при осуществлении деятельности в области охраны окружающей среды;
- при выполнении работ по обеспечению безопасных условий и охраны труда;
- при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях.
| Зарегистрировано поверок | 3724 |
| Поверителей | 70 |
| Актуальность данных | 17.11.2024 |
