| Номер в госреестре | 29551-20 |
| Наименование СИ | Дозиметры-радиометры |
| Обозначение типа СИ | МКС-АТ1117М |
| Изготовитель | Научно-производственное унитарное предприятие "АТОМТЕХ" открытого акционерного общества "МНИПИ" (УП "АТОМТЕХ"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 21.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозиметры-радиометры МКС-АТ1117М (далее - приборы) предназначены для измерений:
амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы рентгеновского и гамма-излучения;
кермы в воздухе и мощности кермы в воздухе рентгеновского и гамма-излучения; амбиентного эквивалента дозы и мощности амбиентного эквивалента дозы нейтронного излучения;
направленного эквивалента дозы и мощности направленного эквивалента дозы рентгеновского и гамма-излучения;
скорости счёта импульсов нейтронного излучения;
плотности потока и флюенса альфа -частиц и бета-частиц с поверхности, загрязнённой радиоактивными веществами;
плотности потока и флюенса нейтронов с известным энергетическим распределением; поверхностной активности и числа распадов на 1 см2 радионуклида 239Pu и радионуклида 90Sr+90Y;
а также для оперативного поиска источников ионизирующих излучений и радиоактивных материалов.
Приборы предназначены для измерения характеристик непрерывного излучения.
Принцип действия приборов основан на взаимодействии излучения с веществом детекторов блоков детектирования и возникновении сцинтилляций (сцинтилляционные детекторы) или носителей заряда (газоразрядные счётчики), которые затем преобразуются в электрические импульсы, амплитуда которых пропорциональна энергии излучения, а скорость счёта пропорциональна потоку частиц, попадающих в детектор. Преобразование этих данных в измеряемые величины (мощность дозы, дозу, плотность потока, флюенс, поверхностную активность) производится прибором автоматически с учётом предварительно сделанной градуировки по эталонам, воспроизводящим соответствующую физическую величину.
Приборы состоят из блоков обработки информации (БОИ, БОИ2, БОИ4), набора блоков детектирования (БД), выполняющих различные функции, и адаптера BT-DU4.
Обмен данными между БД и БОИ (БОИ2, БОИ4) осуществляется по интерфейсу
RS232.
Приборы обеспечивают возможность передачи результатов измерений в персональный компьютер (ПК) по интерфейсу RS232 через СОМ -порт или через порт USB.
Приборы обеспечивают возможность передачи результатов измерений в БОИ4 по радиоканалу Bluetooth при использовании адаптера BT -DU4.
Принцип действия БД, предназначенных для измерения малых уровней рентгеновского, гамма-, альфа- и бета-излучений (БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03), основан на использовании высокочувствительного метода сцинтилляционных измерений с применением детекторов NaI(TI) размерами 025x40 мм (БДКГ-03), 040x40 мм (БДКГ-05), 063x63 мм (БДКГ-11), 09x2мм (БДКР-01), ZnS(Ag) 060 мм (БДПА-01), 0119 мм (БДПА-02) и 0195 мм (БДПА-03);
пластмассовых детекторов размерами 030x15 мм (БДКГ-04), 050x40 мм (БДКГ-24, БДКГ-30), 070x80 мм (БДКГ-32), 060x1 мм (БДПБ-01), 0119x1 мм (БДПБ-02) и 0195x1 мм (БДПБ-03) и фотоэлектронных умножителей. Для повышения стабильности измерений в БД применена система светодиодной стабилизации измерительного тракта, которая одновременно обеспечивает проверку работоспособности всего тракта в процессе работы.
В БДКГ-03, БДКГ-05, БДКГ-11 и БДКР-01 при измерении мощности дозы и дозы использован спектрометрический метод, при котором энергетический диапазон разбит на 512 каналов, сгруппированных в 13 окон.
В БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 при измерении плотности потока и флюенса также использован спектрометрический метод, при котором энергетический диапазон разбит на 256 каналов.
Подключение БДКГ-03, БДКГ-05, БДКГ-11, БДКР-01, БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03 непосредственно к ПК позволяет наблюдать аппаратурные спектры регистрируемого излучения.
В БДКГ-01, БДКГ-17, БДКН-01, БДКН-03, БДКН-05, БДКН-06, БДПС-02, БОИ, БОИ2 и БОИ4 используются газоразрядные счётчики. Благодаря энергокомпенсирующим фильтрам эффективно реализуется коррекция энергетической зависимости во всём диапазоне регистрируемых энергий.
Алгоритм работы обеспечивает непрерывность процесса измерения, вычисление «скользящих» средних значений и оперативное представление получаемой информации на табло, статистическую обработку результатов измерений и оценку статистических флуктуаций в темпе поступления сигналов от детектора, быструю адаптацию к изменению уровней радиации.
Преобразование временных распределений в непосредственно измеряемые физические величины (мощность дозы, дозу, плотность потока, флюенс) осуществляется автоматически.
Управление режимами работы, выполнение вычислений, хранение и индикация результатов измерений, самодиагностика осуществляются микропроцессорными устройствами блоков.

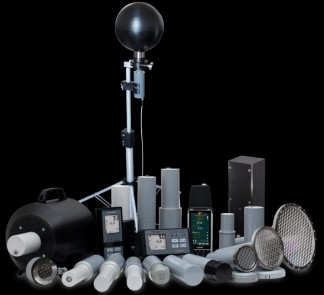

Внешний вид прибора приведён на рисунке 1.
Возможные варианты использования прибора приведены на рисунках 2-8.
Рисунок 3 - Прибор в составе с БДПБ-02 и БОИ2 в варианте размещения на вертикальной
поверхности
Пломбирование прибора выполнено в виде наклеек (пломб) из разрушаемой плёнки, устанавливаемых на составных частях прибора.
Программное обеспечение (ПО) прибора состоит из встроенного и внешнего (прикладного).
Встроенное ПО устанавливается на стадии производства в БОИ (БОИ2, БОИ4), БД, адаптер BT -DU4, устройство сигнализации и обеспечивает взаимодействие БД с БОИ (БОИ2, БОИ4), отображение на экране БОИ (БОИ2, БОИ4) результатов измерений и сообщений о неисправностях, управление режимами работы прибора. Встроенное ПО защищено от непреднамеренных и преднамеренных изменений путём пломбирования в виде наклеек из разрушаемой пленки. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «ATexch», «AT1117M mobile» и «GARM» и программных комплексов «ARMS» и «Mobile Laboratory».
Программа «ATexch» предназначена для обмена данными с ПК, которая позволяет получать, отображать и сохранять полученные данные в ПК.
Программа «ATI 117M mobile» предназначена для работы прибора с БОИ4, позволяет получать, отображать и сохранять полученные результаты измерений с датой, временем и координатами точек измерений.
Программа «GARM» предназначена для отображения на ПК данных, полученных и обработанных прибором с привязкой к местности.
Программный комплекс «ARMS» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с сервером обработки данных по сети Internet.
Программный комплекс «Mobile Laboratory» предназначен для синхронизации результатов измерений, расположенных в БОИ4, с ПК, выполняющем роль сервера.
Программа «GARM», программный комплекс «Mobile Laboratory» и программный комплекс «ARMS» не являются метрологически значимыми.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ATexch.exe |
| Номер версии (идентификационный номер) ПО | 1.1.6.107; 1 .x.y.z* |
| Цифровой идентификатор ПО (MD5) | b78b4712e5ee7b37798eee83d6d10923** |
| Идентификационное наименование ПО | АТ1117М Mobile.exe |
| Номер версии (идентификационный номер) ПО | 1.1.0.127; 1 .x.y.z* |
| Цифровой идентификатор ПО (MD5) | F1fff30066d30eec8e74e5394f658f94** |
| * x, y, z - составная часть номера версии ПО: x=[0.. .99], у=[0.. .999], z=[0.. .999]. ** Цифровой идентификатор приведен только для указанной версии ПО. | |
| Примечание - Идентификационные данные версий ПО 1.x.y.z заносят в раздел «Свидетельство о приёмке» руководства по эксплуатации и в протокол поверки. | |
В соответствии с Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий».
В соответствии с Р 50.2.077-2014 уровень защиты прикладного ПО «ATexch» и «AT1117M mobile» от непреднамеренных и преднамеренных изменений соответствует уровню «средний».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Диапазон измерений мощности амбиентного эквивалента дозы рентгеновского и гамма -излучения и пределы допускаемой основной относительной погрешности прибора с: | ||||
| - БОИ, БОИ2 | от 1 мкЗв/ч до 100 мЗв/ч | ±20 % | ||
| -БОИ4 | от 1 мкЗв/ч до 100 мЗв/ч | ±20 % | ||
| -БДКГ-01 | от 0,1 мкЗв/ч до 10 Зв/ч | ±20 % | ||
| Поддиапазоны измерений: | ||||
| от 0,1 до 0,4 мкЗв/ч | от 0,4 мкЗв/ч до 1 Зв/ч | от 1 до 10 Зв/ч | ||
| - БДКГ-03 | от 0,03 до 300 мкЗв/ч | ±20 % | ||
| Поддиапазоны измерений: | ||||
| от 0,03 до от 0,4 до 0,4 мкЗв/ч 300 мкЗв/ч | ||||
| - БДКГ-04 | от 0,05 мкЗв/ч до 10 Зв/ч | ±20 % | ||
| Поддиапазоны изме | рений: | |||
| от 0,05 до 0,4 мкЗв/ч | от 0,4 мкЗв/ч до 1 Зв/ч | от 1 до 10 Зв/ч | ||
| Наименование характеристики | Значение | ||
| - БДКГ-05 | от 0,03 до 300 мкЗв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,03 до 0,4 мкЗв/ч | от 0,4 до 300 мкЗв/ч | ||
| - БДКГ-11 | от 0,03 до 100 мкЗв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,03 до 0,4 мкЗв/ч | от 0,4 до 100 мкЗв/ч | ||
| -БДКГ-17 | от 1 мЗв/ч до 100 Зв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 1 мЗв/ч до 1 Зв/ч | от 1 до 100 Зв/ч | ||
| - БДКГ-24 | от 0,03 мкЗв/ч до 1 Зв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,03 до 0,4 мкЗв/ч | от 0,4 мкЗв/ч до 1 Зв/ч | ||
| - БДКГ-32 | от 0,03 мкЗв/ч до 0,5 Зв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,03 до 0,4 мкЗв/ч | от 0,4 мкЗв/ч до 0,5 Зв/ч | ||
| - БДПС-02 | от 0,1 мкЗв/ч до 30 мЗв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,1 до 0,4 мкЗв/ч | от 0,4 мкЗв/ч до 30 мЗв/ч | ||
| Диапазон измерений мощности кермы в воздухе рентгеновского и гамма -излучения и пределы допускаемой основной относительной погрешности прибора с БДКГ-30 | от 0,03 мкГр/ч до 1 Гр/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,03 до 0,4 мкГр/ч | от 0,4 мкГ р/ч до 1 Гр/ч | ||
| Диапазон измерений амбиентного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с: | |||
| - БОИ, БОИ2 | от 1 мкЗв до 1 Зв | ±20 % | |
| - БОИ4 | от 1 мкЗв до 100 Зв | ±20 % | |
| - БДКГ-01 | от 0,1 мкЗв до 10 Зв | ±20 % | |
| - БДКГ-03 | от 0,03 мкЗв до 1 Зв | ±20 % | |
| - БДКГ-04 | от 0,7 нЗв до 100 Зв | ±20 % | |
| - БДКГ-05 | от 0,03 мкЗв до 0,3 Зв | ±20 % | |
| - БДКГ-11 | от 0,01 мкЗв до 10 мЗв | ±20 % | |
| - БДКГ-17 | от 1 мЗв до 100 Зв | ±20 % | |
| - БДКГ-24 | от 0,1 нЗв до 100 Зв | ±20 % | |
| Наименование характеристики | Значение | ||
| - БДКГ-32 | от 0,1 нЗв до 100 Зв | ±20 % | |
| - БДПС-02 | от 0,1 мкЗв до 1 Зв | ±20 % | |
| Диапазон измерений кермы в воздухе рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКГ-30 | от 0,1 нГр до 100 Гр | ±20 % | |
| Диапазон измерений мощности направленного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКР-01 | от 0,05 до 100 мкЗв/ч | ±20 % | |
| Поддиапазоны измерений: | |||
| от 0,05 до 0,4 мкЗв/ч | от 0,4 до 100 мкЗв/ч | ||
| Диапазон измерений направленного эквивалента дозы рентгеновского и гамма-излучения и пределы допускаемой основной относительной погрешности прибора с БДКР-01 | от 50 нЗв до 5 мЗв | ±20 % | |
| Диапазон измерений плотности потока альфа-частиц и пределы допускаемой основной относительной погрешности прибора с: | |||
| - БДПА-01 | от 0,1 до 105 мин-1-см'2 | ±20 % | |
| - БДПА-02 | от 0,05 до 5• 104 мин-1-см'2 | ±20 % | |
| - БДПА-03 | от 0,05 до 2-104 мин-1-см'2 | ±20 % | |
| - БДПС-02 | от 2,4 до 30 мин-1-см'2 | ±30 % | |
| от 30 до 106 мин-1-см-2 | ±20 % | ||
| Диапазон измерений флюенса альфа -частиц и пределы допускаемой основной относительной погрешности прибора с: | |||
| - БДПА-01 | от 1 до 3 • 106 см-2 | ±20 % | |
| - БДПА-02 | от 1 до 3 • 106 см-2 | ±20 % | |
| - БДПА-03 | от 1 до 3 • 106 см-2 | ±20 % | |
| - БДПС-02 | от 1 до 3 • 106 см-2 | ±20 % | |
| Диапазон измерений поверхностной активности радионуклида 239Pu и пределы допускаемой основной относительной погрешности прибора с: | |||
| - БДПА-01 | от 3,4-10'3 до 3,4^ 103 Бк-см'2 | ±20 % | |
| - БДПА-02 | от 1,7-10-3 до 1,7-103 Бк-см-2 | ±20 % | |
| - БДПА-03 | от 1,7^10-3 до 0,68^ 103 Бк-см-2 | ±20 % | |
| Наименование характеристики | Значение | |
| Диапазон измерений числа распадов на 1 см2 радионуклида 239Pu и пределы допускаемой основной относительной погрешности прибора с: | ||
| - БДПА-01 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПА-02 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПА-03 | от 1 до 3 • 106 см-2 | ±20 % |
| Диапазон измерений плотности потока бета -частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
| - БДПБ-01 | от 1 до 5• 105 мин-1-см'2 | ±20 % |
| - БДПБ-02 | от 0,5 до 1,5-105 мин-1-см'2 | ±20 % |
| - БДПБ-03 | от 0,5 до 0,5-105 мин-1-см'2 | ±20 % |
| - БДПС-02 | от 6 до 106 мин-1-см'2 | ±20 % |
| Диапазон измерений флюенса бета -частиц и пределы допускаемой основной относительной погрешности прибора с: | ||
| - БДПБ-01 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПБ-02 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПБ-03 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПС-02 | от 1 до 3 • 106 см-2 | ±20 % |
| Диапазон измерений поверхностной активности радионуклида 90Sr+90Y и пределы допускаемой основной относительной погрешности прибора с: | ||
| - БДПБ-01 | от 4,4-10'2 до 2,2-104 Бк-см'2 | ±20 % |
| - БДПБ-02 | от 2,2-10‘2 до 0,66-104 Бк-см-2 | ±20 % |
| - БДПБ-03 | от 2,2-10‘2 до 0,22-104 Бксм‘2 | ±20 % |
| Диапазон измерений числа распадов на 1 см2 радионуклида 90Sr+90Y и пределы допускаемой основной относительной погрешности прибора с: | ||
| - БДПБ-01 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПБ-02 | от 1 до 3 • 106 см-2 | ±20 % |
| - БДПБ-03 | от 1 до 3 • 106 см-2 | ±20 % |
| Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения плутоний -бериллиевых источников и пределы допускаемой основной относительной погрешности прибора с БДКН-01 | от 0,1 мкЗв/ч до 10 мЗв/ч | ±35 % |
| Наименование характеристики | Значение | |
| Диапазон измерений амбиентного эквивалента дозы нейтронного излучения плутоний -бериллиевых источников и пределы допускаемой основной относительной погрешности прибора с БДКН-01 | от 0,1 мкЗв до 10 Зв | ±35 % |
| Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-03 | от 0,1 мкЗв/ч до 10 мЗв/ч | ±20 % |
| Диапазон измерений амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-03 | от 0,1 мкЗв до 10 Зв | ±20 % |
| Диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-06 | от 0,1 мкЗв/ч до 30 мЗв/ч | ±20 % |
| Диапазон измерений амбиентного эквивалента дозы нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН-06 | от 0,1 мкЗв до 10 Зв | ±20 % |
| Диапазон измерений скорости счета импульсов нейтронного излучения и пределы допускаемой основной относительной погрешности прибора с БДКН -06 | от 0,01 до 5 -104 с-1 | ±10 % |
| Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-01 | от 0,1 до 104 с'1-см-2 | ±20 % |
| Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-03 | от 0,1 до 104 с1 •см-2 | ±30 % |
| Диапазон измерений плотности потока нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-05 | от 0,1 до 2-103 с^-см-2 | ±20 % |
| Наименование характеристики | Значение | |
| Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-01 | от 1 до 3 • 106 см-2 | ±20 % |
| Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-03 | от 1 до 3 • 106 см-2 | ±30 % |
| Диапазон измерений флюенса нейтронов с известным энергетическим распределением и пределы допускаемой основной относительной погрешности прибора с БДКН-05 | от 0,1 до 3 • 106 см-2 | ±20 % |
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость прибора с: | ||
| - БОИ, БОИ2, БОИ4 | от 60 кэВ до 3 МэВ | -25 %; +35 % |
| - БДКГ-01 | от 60 кэВ до 3 МэВ | -25 %; +35 % |
| - БДКГ-03 | от 50 кэВ до 3 МэВ | ±20 % |
| - БДКГ-04 | от 15 кэВ до 3 МэВ | ±25 % |
| от 3 до 10 МэВ | ±40 % | |
| - БДКГ-05 | от 50 кэВ до 3 МэВ | ±20 % |
| - БДКГ-11 | от 50 кэВ до 3 МэВ | ±20 % |
| - БДКГ-17 | от 60 кэВ до 3 МэВ | -25 %; +35 % |
| - БДКГ-24 | от 25 кэВ до 3 МэВ | ±25 % |
| от 3 до 10 МэВ | ±40 % | |
| - БДКГ-30 | от 50 кэВ до 3 МэВ | ±25 % |
| от 3 до 10 МэВ | ±40 % | |
| - БДКГ-32 | от 40 кэВ до 3 МэВ | ±25 % |
| от 3 до 10 МэВ | ±40 % | |
| - БДПС-02 | от 20 кэВ до 3 МэВ | ±30 % |
| Диапазон энергий регистрируемого рентгеновского и гамма-излучения и энергетическая зависимость прибора с БДКР-01 | ||
| от 5 до 60 кэВ | ±35 % | |
| от 60 до 160 кэВ | ±30 % | |
| Диапазон граничных энергий бета -излучения, регистрируемого прибором с БДПБ-01 (БДПБ-02, БДПБ-03), БДПС-02 | от 156 до 3540 кэВ | |
| Наименование характеристики | Значение | ||||||||
| Чув ствительность к бета-излучению радионуклида относительно чувствительности к бета-излучению радионуклида 90Sr+90Y (относительная чувствительность) прибора с: | Радионуклид | Энергия E, кэВ | БДПБ-01 | БДПБ-02 | БДПБ-03 | БДПС-02 | |||
| 14С | 156 | 0,36 ± 0,09 | 0,40 ± 0,10 | 0,40 ± 0,10 | 0,15 ± 0,08 | ||||
| 147Pm | 225 | 0,75 ± 0,18 | 1,00 ± 0,20 | 0,65 ± 0,15 | 0,45 ± 0,15 | ||||
| 6 0 C o | 318 | 0,94 ± 0,15 | 1,00 ± 0,20 | 1,10 ± 0,20 | 0,65 ± 0,15 | ||||
| 204Tl | 763 | 1,05 ± 0,15 | 1,00 ± 0,20 | 1,10 ± 0,20 | 1,00 ± 0,20 | ||||
| 90Sr+90Y | 546 (90Sr) 2274 (90Y) | 1,0 | 1,0 | 1,0 | 1,0 | ||||
| 106Ru+106Rh | 3540 | 1,05 ± 0,15 | 1,00 ± 0,20 | 1,00 ± 0,20 | 1,00 ± 0,20 | ||||
| Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН -01 (БДКН-03, БДКН-05) | от 0,025 эВ до 14 МэВ | ||||||||
| Диапазон энергий регистрируемого нейтронного излучения прибором с БДКН -06 | от 0,025 эВ до 16 МэВ | ||||||||
| Относительная чувствительность для типовых источников нейтронного излучения при измерении мощности амбиентного эквивалента дозы прибора с: | Источник нейтронов с энергией E | БДКН-01 | БДКН-03 | БДКН-06 | |||||
| Тепловые, E =0,025 эВ | 51,3 ± 10,3 | 0,225±0,045 | 1,1 ± 0,2 | ||||||
| Ra-y-Be, E =100 кэВ | 12,20 ± 1,20 | 0,81 ± 0,08 | 1,08 ± 0,10 | ||||||
| 252Cf, E =2,13 МэВ | 1,17 ± 0,12 | 1,02 ± 0,10 | 1,0 ± 0,1 | ||||||
| Pu-a-Be, E =3,7 МэВ | 1,0 | 1,0 | 1,0 | ||||||
| Pu-a-Be, E =4,16 МэВ | 0,83 ± 0,08 | 1,0 ± 0,1 | 1,05 ± 0,10 | ||||||
| Относительная чувствительность для типовых источников нейтронного излучения при измерении плотности потока прибора с: | Источник нейтронов с энергией EH | БДКН-01 | БДКН-03 | БДКН-05 | |||||
| Тепловые, E =0,025 эВ | 1,57 ± 0,30 | 0,007 ± 0,0014 | 1,36 ± 0,27 | ||||||
| Ra-y-Be, E=100 кэВ | 2,98 ± 0,30 | 0,20 ± 0,02 | - | ||||||
| 252Cf, E =2,13 МэВ | 1,250 ± 0,125 | 1,10 ± 0,11 | 1,18 ± 0,12 | ||||||
| Pu-a-Be, E =3,7 МэВ | 1,0 | 1,0 | 1,0 | ||||||
| Pu-a-Be, E =4,16 МэВ | 0,90 ± 0,09 | 1,09 ± 0,11 | 0,76 ± 0,08 | ||||||
| Время установления рабочего режима, не более | 1 мин | ||||||||
| Наименование характеристики | Значение |
| Время непрерывной работы, не менее: | |
| - при автономном питании от полностью заряженного блока аккумуляторов БОИ (БОИ2) или адаптера BT-DU4 (при отключенном радиоканале) | 24 ч |
| - при автономном питании от полностью заряженного блока аккумуляторов адаптера BT-DU4 (при включенном радиоканале) | 12 ч |
| - при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) | 8 ч |
| - при автономном питании от полностью заряженного блока аккумуляторов БОИ4 (при отключенном радиоканале) с БДКН -06 | 12 ч |
| Нестабильность показаний за время непрерывной работы, не более | 5 % |
| Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа -частиц и поверхностной активности радионуклида 239Pu при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч | ±5 % |
| Пределы допускаемой дополнительной относительной погрешности прибора с БДПА-01 (БДПА-02, БДПА-03) при измерении плотности потока альфа -частиц и поверхностной активности радионуклида 239Pu при воздействии сопутствующего бета-излучения радионуклида 90Sr+90Y с внешним излучением не менее 3 -103 с-1 | ±5 % |
| Пределы допускаемой дополнительной относительной погрешности прибора с БДКН-03 (БДКН-06) при измерении мощности дозы и прибора с БДКН -01 (БДКН-05) при измерении плотности потока нейтронов при воздействии сопутствующего гамма-излучения с мощностью дозы 10 мЗв/ч | ±5 % |
| Пределы допускаемых дополнительных относительных погрешностей: | |
| - при изменении температуры окружающего воздуха в рабочем диапазоне температур относительно нормальных условий | ±10 % |
| - при воздействии относительной влажности воздуха до 95 % при температуре 35 °С и более низких температурах без конденсации влаги | ±10 % |
| Наименование характеристики | Значение |
| - при воздействии постоянных магнитных полей и переменных полей сетевой частоты напряженностью до 400 А/м прибора с БДПА-01, БДПА-02, БДПА-03, БДПБ-01, БДПБ-02, БДПБ-03, БДКГ-03, БДКГ-04, БДКГ-05, БДКГ-11, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01 | ±10 % |
| - при воздействии синусоидальных вибраций в диапазоне частот от 10 до 55 Гц (от 5 до 35 Гц (прибор с БДКН-06)) | ±5 % |
| - при воздействии одиночных механических ударов с пиковым ускорением 50 м/с2 | ±5 % |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа - фон гамма-излучения, мкЗв/ч, не более | от 15 до 25 от 30 до 80 от 84 до 106,7 0,20 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: (длинахширинахвысота или диаметрхвысота) | |
| - БОИ | 177x85x124 |
| - БОИ2 | 210x88x36 |
| - БОИ4 | 265x90x40 |
| - БДКГ-01 | 54x256 |
| - БДКГ-03 | 60x299 |
| - БДКГ-04 | 60x200 |
| - БДКГ-05 | 60x290 |
| - БДКГ-11 | 76x320 |
| - БДКГ-17 | 54x167 |
| - БДКГ-24 | 60x205 |
| - БДКГ-30 | 60x207 |
| - БДКГ-32 | 80x245 |
| - БДКН-01 | 90x260 |
| - БДКН-03 | 316x220x265 |
| - БДКН-05 | 105x115x380 |
| - БДКН-06 | 550x254x254 |
| - БДКР-01 | 60x261 |
| - БДПА-01 | 85x200 |
| - БДПА-02 | 137x230 |
| - БДПА-03 | 222x277 |
| - БДПБ-01 | 85x205 |
| - БДПБ-02 | 137x235 |
| - БДПБ-03 | 222x281 |
| Наименование характеристики | Значение |
| - БДПС-02 | 138x86x60 |
| - сетевой адаптер | 110x60x85 |
| - адаптер BT-DU4 | 145x40x85 |
| Масса, кг, не более: | |
| - БОИ | 1,20 |
| - БОИ2 | 0,60 |
| - БОИ4 | 0,60 |
| - БДКГ-01 | 0,50 |
| - БДКГ-03 | 0,60 |
| - БДКГ-04 | 0,46 |
| - БДКГ-05 | 1,20 |
| - БДКГ-11 | 1,90 |
| - БДКГ-17 | 0,28 |
| - БДКГ -24 | 0,50 |
| - БДКГ-30 | 0,60 |
| - БДКГ-32 | 0,78 |
| - БДКН-01 | 2,00 |
| - БДКН-03 | 8,00 |
| - БДКН-05 | 3,50 |
| - БДКН-06 | 10,0 |
| - БДКР-01 | 0,55 |
| - БДПА-01 | 0,50 |
| - БДПА-02 | 0,70 |
| - БДПА-03 | 1,40 |
| - БДПБ-01 | 0,55 |
| - БДПБ-02 | 0,87 |
| - БДПБ-03 | 1,80 |
| - БДПС-02 | 0,33 |
| - сетевой адаптер | 0,50 |
| - адаптер BT-DU4 | 0,40 |
| Условия эксплуатации: - температура окружающего воздуха, °С: - без БОИ4, БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32, БДКР-01, БДКН-06 - с БОИ4, БДКН-06 - с БДКГ-04, БДКГ-24, БДКГ-30, БДКГ-32 - с БДКР-01 - относительная влажность воздуха при температуре 35 °С и более низких температурах без конденсации влаги, % - атмосферное давление, кПа | от -40 до +50 от -30 до +50 от -50 до +50 от 0 до +40 до 95 от 84 до 106,7 |
наносится на этикетку, расположенную на задней стенке корпуса БОИ (БОИ2, БОИ4), БД, адаптера BT-DU4, и на титульный лист руководства по эксплуатации методом компьютерной графики.
| Таблица 4 - Комплектность дозиметров -радиометров МКС-АТ | 117М | ||
| Наименование, тип | Обозначение | Количество | Примечание |
| Дозиметр-радиометр МКС-АТ1117М в составе: | ТИАЯ.412152.008 | 1 | |
| - блок обработки информации БОИ | ТИАЯ.412159.015 | 1 | |
| - блок обработки информации БОИ2 | ТИАЯ.412159.018 | 1 | |
| - блок обработки информации БОИ4 | ТИАЯ.468367.003 | 1 | |
| - блок детектирования гамма-излучения БДКГ-01 | ТИАЯ.418269.013 | 1 | |
| - блок детектирования гамма-излучения БДКГ-03 | ТИАЯ.418269.020 | 1 | |
| - блок детектирования гамма-излучения БДКГ-04 | ТИАЯ.418269.036 | 1 | |
| - блок детектирования гамма-излучения БДКГ-05 | ТИАЯ.418269.022 | 1 | |
| - блок детектирования гамма-излучения БДКГ-11 | ТИАЯ.418269.029 | 1 | |
| - блок детектирования гамма-излучения БДКГ-17 | ТИАЯ.418269.038 | 1 | |
| - блок детектирования гамма-излучения БДКГ-24 | ТИАЯ.418269.063 | 1 | |
| - блок детектирования гамма-излучения БДКГ-30 | ТИАЯ.418269.100 | 1 | |
| - блок детектирования гамма-излучения БДКГ-32 | ТИАЯ.418269.113 | 1 | |
| - блок детектирования нейтронного излучения БДКН-01 | ТИАЯ.418252.007 | 1 | |
| - блок детектирования нейтронного излучения БДКН-03 | ТИАЯ.418252.013 | 1 | |
| - блок детектирования нейтронного излучения БДКН-05 | ТИАЯ.418252.017 | 1 | |
| - блок детектирования нейтронного излучения БДКН-06 | ТИАЯ.418252.042 | 1 | |
| - блок детектирования рентгеновского излучения БДКР-01 | ТИАЯ.418269.039 | 1 | |
| - блок детектирования альфа -излучения БДПА-01 | ТИАЯ.418252.009 | 1 | |
| - блок детектирования альфа-излучения БДПА-02 | ТИАЯ.418252.020 | 1 | |
| - блок детектирования альфа-излучения БДПА-03 | ТИАЯ.418252.035 | 1 | |
| - блок детектирования бета-излучения БДПБ-01 | ТИАЯ.418252.010 | 1 | |
| Наименование, тип | Обозначение | Количество | Примечание |
| - блок детектирования бета -излучения БДПБ-02 | ТИАЯ.418252.029 | 1 | |
| - блок детектирования бета -излучения БДПБ-03 | ТИАЯ.418252.036 | 1 | |
| - блок детектирования альфа - и бета-излучения БДПС-02 | ТИАЯ.418252.005 | 1 | |
| Адаптер BT -DU4 | ТИАЯ.468367.002 | 1 | По заказу |
| Адаптер сетевой SA110C-12GS-I | 1 | По заказу | |
| Программа «AT exch» | ТИАЯ.00065-02 | 1 | На внешнем носителе данных. По заказу |
| Программа «ATexch». Руководство оператора | ТИАЯ.00065-02 34 | 1 | По заказу |
| Программа «АТ1117М mobile» | ТИАЯ.00204-01 | 1 | На внешнем носителе данных. По заказу |
| Программа «АТ1117М mobile». Руководство оператора | ТИАЯ.00204-01 34 | 1 | По заказу |
| Программа «GARM» | ТИАЯ.00113-01 | 1 | На внешнем носителе данных. По заказу |
| Программа «GARM». Руководство оператора | ТИАЯ.00113-01 34 | 1 | По заказу |
| Программный комплекс «ARMS» | ТИАЯ.00221-01 | 1 | На внешнем носителе данных. По заказу |
| Программный комплекс «ARMS». Руководство оператора | ТИАЯ.00221-01 34 | 1 | По заказу |
| Программный комплекс «Mobile Laboratory» | ТИАЯ.00340-01 | 1 | На внешнем носителе данных. По заказу |
| Программный комплекс «Mobile Laboratory». Руководство оператора | ТИАЯ.00340-01 34 | 1 | По заказу |
| Комплект принадлежностей | ТИАЯ.412918.006 | 1 | По заказу |
| Руководство по эксплуатации | ТИАЯ.412152.008 РЭ | 1 | |
| Методика поверки | МРБ МП.1396-2018 | 1* | |
| Паспорт БД | 1 | По заказу | |
| Упаковка | ТИАЯ.305649.015 | 1 | Кейс. По заказу |
| * Поставляется в одном экземпляре при отгрузке нескольких приборов одному потребителю. | |||
| Примечания: 1. Прибор может поставляться с любым набором блоков. 2. Допускается замена сетевого адаптера SA110C-12GS-I на другой тип сетевого адаптера с аналогичными техническими характеристиками. 3. Паспорт БД поставляется при доукомплектовании ранее выпущенных приборов отдельными блоками. | |||
4. Комплект принадлежностей может поставляться полностью или отдельные его составляющие.
5. В зависимости от комплекта поставки прибор может быть упакован в одну или несколько упаковок.
6. В качестве внешнего носителя данных применяется оптический диск (CD) или USB флеш-накопитель. При использовании USB-флеш-накопителя все программы поставляются на одном носителе.
осуществляется по документу «Дозиметр-радиометр МКС-АТ1117М. Методика поверки» МРБ МП.1396-2018, утверждённому БелГИМ 07 июня 2018 г. (с извещением ТИАЯ.01-2020 об изменении № 3 МРБ МП.1396-2018, утвержденным БелГИМ 12 августа 2020 г.).
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ 8.031-82 - поверочные установки типа УКПН с комплектом плутоний-бериллиевых источников быстрых нейтронов типа ИБН. Плотность потока быстрых нейтронов от 1,0 до 104 с-1 см-2, диапазон измерений мощности амбиентного эквивалента дозы нейтронного излучения от 1,0 до 104 мкЗв/ч, погрешность установки не более ±8 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения с набором источников гамма-излучения из радионуклида 137Cs. Диапазон измерений мощности амбиентного эквивалента дозы от 0,07 мкЗв/ч до 30 Зв/ч, диапазон измерений мощности кермы в воздухе от 0,07 мкГр/ч до 1 Гр/ч, погрешностью установки не более ±7 %;
- рабочий эталон 2 разряда по ГОСТ Р 8.804-2012 - установка поверочная дозиметрическая гамма-излучения эталонная с источником гамма-излучения из радионуклида 241Am. Диапазон измерений мощности направленного эквивалента дозы от 70 нЗв/ч до 70 мкЗв/ч, погрешность установки не более ±7 %;
- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2841 - источники альфа -излучения эталонные с радионуклидом 239Pu одного из типов 4П9, 5П9, 6П9 с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 2 до 106 мин-1 см-2, погрешность источников не более ±7 %;
- рабочий эталон 2-го разряда в соответствии с Государственной поверочной схемой, утверждённой приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2841 - источники бета -излучения эталонные с радионуклидом 90Sr+90Y одного из типов 4С0, 5С0, 6С0 с площадью рабочей поверхности 40, 100 и 160 см2, соответственно, плотность потока от 5 до 106 мин-1 см-2, погрешность источников не более ±7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства здравоохранения и социального развития РФ № 1034н от 09 сентября 2011г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности» ТУ РБ 100865348.014-2020 Дозиметр-радиометр МКС-АТ1117М. Технические условия ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний
ГОСТ 17225-85 Радиометры загрязнённости поверхностей альфа - и бета-активными веществами. Общие технические требования и методы испытаний
ГОСТ Р 8.804-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений
Государственная поверочная схема, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2841
ГОСТ 8.031-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов
РД 50-458-84 Дозиметры нейтронного излучения. Методы и средства поверки
| Зарегистрировано поверок | 722 |
| Поверителей | 39 |
| Актуальность данных | 17.09.2024 |
