| Номер в госреестре | 29562-17 |
| Наименование СИ | Измерители адгезии изоляционного покрытия газопроводов |
| Обозначение типа СИ | ИА-1 |
| Изготовитель | НП РУП "Белгазтехника", Беларусь, г.Минск |
| Год регистрации | 2017 |
| Срок свидетельства | 23.12.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители адгезии изоляционного покрытия газопроводов ИА-1 (далее - измерители) предназначены для измерений адгезии (усилия прилипания) битумного или полимерного изоляционного покрытий к поверхности трубопровода при контроле качества изоляционных работ в полевых и заводских условиях.
Принцип действия измерителей основан на измерении усилия сдвига битумного покрытия или полимерного покрытия. Усилие сдвига или отслаивания фиксируется индикатором, пропорционально деформации пружины.

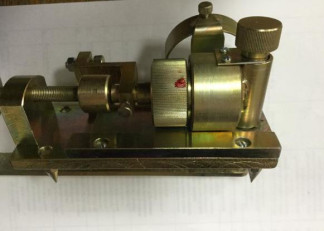

Конструктивно измеритель состоит из плиты, корпуса, со встроенной пружиной, индикатора часового типа, сменных насадок и комплекта инструмента для выполнения подготовительных работ. Общий вид измерителя представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Я
Рисунок 3 - Место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики, единицы измерений | Значение |
| Диапазон измерений усилия прилипания (адгезии), Н | от 0 до 60 |
| Пределы допускаемой относительной погрешности измерения адгезии, % | ±25 |
Таблица 2- Основные технические характеристики
| Наименование характеристики, единицы измерений | Значение |
| Масса, кг, не более | 2,6 |
| Толщина контролируемого покрытия, мм, не более | 15 |
| Г абаритные размеры, мм, не более | 110x250x90 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 6 |
| Условия эксплуатации: О/'ч - диапазон температуры окружающего воздуха, С - диапазон относительной влажности окружающего воздуха, % | от 10 до 35 от 45 до 80 |
наносится на титульный лист паспорта типографским способом, а также методом термопечати -на фирменную табличку, которая клеится на корпус измерителя.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель адгезии изоляционного покрытия газопроводов ИА-1 | 11-95.6.00.00.000 | 1 шт. |
| Зажим | 11-95.6.05.00.000 | 1 шт. |
| Гайка | 11.95.6.00.00.025 | 1 шт. |
| Наименование | Обозначение | Количество |
| Прижим | 11-95.6.00.00.026 | 1 шт. |
| Нож | 11-95.6.00.00.030 | 1 шт. |
| Сверло | 11-95.6.09.00.000 | 1 шт. |
| Паспорт | 11-95.6.00.00.000 ПС | 1 экз. |
| Методика поверки | МП 331-97 | 1 экз. |
осуществляется по документу МП 331-97 «Измеритель адгезии изоляционного покрытия газопроводов ИА-1. Методика поверки, утвержденному ГП ЦЭСМ 18.11.1997 г.
Основные средства поверки:
- гири эталонные 4 разряда по ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или на измеритель, как показано на рисунке 3.
приведены в эксплуатационном документе.
ТУ РБ 00555028.027-96 Измеритель адгезии изоляционного покрытия газопроводов ИА-1. Технические условия
| Зарегистрировано поверок | 104 |
| Поверителей | 12 |
| Актуальность данных | 17.09.2024 |
