| Номер в госреестре | 29566-14 |
| Наименование СИ | Регистраторы показателей качества электрической энергии |
| Обозначение типа СИ | Парма РК1.01 |
| Изготовитель | ООО "Парма", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Регистраторы показателей качества электрической энергии «Парма РК1.01» Назначение средства измерений
Регистраторы показателей качества электрической энергии «Парма РК1.01» (далее по тексту регистраторы) предназначены для измерения, регистрации и анализа показателей качества электрической энергии (далее по тексту ПКЭ) по ГОСТ 30804.4.30-2013, ГОСТ 30804.4.7-2013.
Принцип действия регистраторов основан на предварительном масштабировании входных сигналов напряжения и тока с последующими преобразованиями их в цифровой код и обработкой, основанной на быстром преобразовании Фурье.
Регистраторы используются для оценки соответствия качества измеряемой электрической энергии (далее по тексту ЭЭ) нормам по ГОСТ 32144-2013, и выдачи протокола соответствия при проведении контроля и испытаний электрической энергии в соответствии с требованиями нормативных документов в электрических сетях систем энергоснабжения общего назначения переменного однофазного тока с номинальным напряжением 220 В и номинальной частотой 50 Гц. Регистраторы могут применяться при проведении анализа, мони
торинга ПКЭ и испытаний ЭЭ.
Регистраторы представляют собой переносные малогабаритные электронные измерительные приборы, выполненные в пластмассовом корпусе, оснащенные вилкой питания, расположенной непосредственно на задней панели корпуса. Измерительные входы регистраторов совмещены с входом питания.
На лицевой панели корпуса регистраторов расположены:
- светодиоды идентификации режимов работы регистратора «Работа», «ПКЭ», «Минута», «Режим»;
- окно для установки карты памяти стандарта SD/SDHC;
- окно инфракрасного порта для передачи измеренных текущих данных ПКЭ на ПК -для модификации с инфракрасным портом.
Регистраторы обеспечивают измерение и запись зарегистрированных данных содержащих информацию о ПКЭ на карту памяти формата SD/SDHC. Формат хранения информации о зарегистрированных значениях ПКЭ согласно ГОСТ 32144-2013.
Регистраторы соответствуют классу S по ГОСТ 30804.4.30-2013.
Идентификационные данные программного обеспечения регистратора приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (Идентификационный номер) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Монитор РК1.01 | Программа для настройки и просмотра текущих значений «Монитор РК 1.01» | не ниже 4.0 | 363FDF21F5C909B63 7BBE5C1D2C13B70 | md5 |
| Мастер поверки РК1.01 | Программа «Мастер поверки РК1.01» | не ниже 2.2 | E9E302D68A96EE366 0A90A4C9057656C | md5 |
| Мастер прото | Программа «Мастер | не ниже 2.0.0 | 033DBFC36B2C369F35 | md5 |
| кол РК1.01 | протокол РК 1.01» | CC3D068DBD6C50 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий».

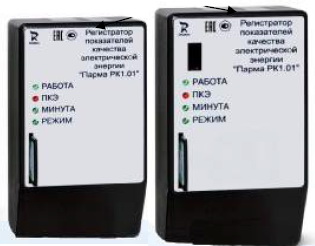

1 - Место для нанесения оттиска клейм Рисунок 1
Нормируемые метрологические характеристики приведены в таблице 2.
Таблица 2
| Измеряемая величина | Диапазон измерения | Предел допускаемой погрешности измерения: (А) - абсолютной; (^) - относительной. |
| Установившееся отклонение напряжения основной частоты SUу, % | от минус 30 до плюс 30 | ± 0,5 (А) |
| Отклонение частоты А/, Гц | от минус 5 до плюс 5 | ± 0,02 (А) |
| Коэффициент n-ой1-* гармонической составляющей напряжения К/ , % Щп) | от 0,05 до 30 | ± 0,15 (А) при Ки(п) <3 % |
| ± 5 (S) при К ) >3 % 1 U(n — | ||
| Коэффициент искажения синусоидальности кривой напряжения Ки, % | от 0 до 30 | ± 0,3 (А) при Ки <3 % |
| ± 10 (S) при Ки > 3% | ||
| Коэффициент т-ой2) интергармонической составляющей напряжения Ки.^т, % | от 0,05 до 30 | ± 0,15 (А) при V) <3 % |
| ± 5 (<5) "р” Ки,т! > 3% |
| Коэффициент временного перенапряжения K пер U | от 1,1 до 1,3 | ±0,022 (А) |
| Глубина провала напряжения SU , % п | от 10 до 30 | ±1 (А) |
| Длительность провала напряжения Atn, мс | от 10 до 60000 | ±10 (А) |
| Длительность временного перенапряжения At , мс пер | от 10 до 60000 | ±10 (А) |
| Интервал времени (хода часов), с/сут | - | ± 5 (А) |
| Примечание: 1) - n изменяется от 2 до 50; 2) - m изменяется от 2 до 50. | ||
Сопротивление электрической изоляции регистраторы не менее 2 МОм.
Регистраторы выдерживает перегрузку по напряжению 380 В в течение 2 часов.
Время установления рабочего режима не более 20 с.
Потребляемая регистратором мощность не более 4 В А.
Электропитание регистраторов осуществляется от контролируемой сети переменного тока частотой от 45 до 55 Гц, напряжением (220±66) В с коэффициентом искажения синусоидальности кривой напряжения не более 30 %.
Габаритные размеры регистраторов не более 63*121x100 мм.
Масса регистраторов не более 0,8 кг.
Средняя наработка на отказ не менее 25000 часов.
Среднее время работоспособного состояния, после определения неисправности - 8 ч. Средний срок службы не менее 10 лет.
Нормальные условия применения регистраторов:
- температура окружающего воздуха плюс 20 °С;
- допускаемое отклонение температуры окружающего воздуха ±5 °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения:
- температура окружающего воздуха от 0 до плюс 55 °С;
- относительная влажность воздуха 90 % при 30 °С;
- атмосферное давление от 70,0 до 106,7 кПа.
Знак утверждения типа наносится на регистраторы методом лазерной гравировки или металлографики, и на титульном листе формуляра и руководства по эксплуатации - типографским способом.
- регистратор показателей качества электрической энергии «Парма РК1.01» - 1шт.;
- карта памяти стандарта SD/SDHC - 1 шт.;
- карт-ридер для чтения/записи карты памяти стандарта SD/SDHC - 1 шт.;
- адаптер ИК-порта для связи регистратора с ПК **- 1 шт.;
- Руководство по эксплуатации РА1.001.001РЭ - 1 шт;
- Формуляр РА1.011.001Ф0 - 1 шт;
- Методика поверки РА1.001.001МП - 1 шт.;
- компакт диск с ПО (ПО «Монитор РК1.01», «Мастер поверки РК1.01», «Мастер протокол РК1.01», драйвер COM-порта для адаптера USB-IrDA,**) - 1 шт;
- сумка - 1шт.;
- упаковочная коробка - 1 шт.
Примечание: * - карт-ридер для чтения/записи карты памяти стандарта SD/SDHC поставляется по требованию заказчика.
** - при поставке исполнения с ИК портом
осуществляется по документу РА1.001.001 МП «Регистраторы показателей качества электрической энергии «Парма РК1.01» Методика поверки», утвержденной ФГУП «ВНИИМС» в июле 2014 г.
Основные средства поверки: Калибратор напряжения и тока эталонный многофункциональный «ПАРМА ГС8.03» (Г.Р. № 46614-11).
Сведения о методиках (методах) измерений приведены в документе: «РА1.001.001 РЭ Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к регистраторам показателей качества электрической энергии «Парма РК1.01»
1. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования»
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
3. ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
4. ГОСТ 30804.4.7-2013 «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
5. ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;
6. ТУ 4222-011-31920409-2004 «Регистраторы показателей качества электрической энергии «Парма РК1.01». Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
