Микротвердомеры цифровые DM8, 29582-12

Назначение

Микротвердомеры цифровые DM8 (далее - микротвердомеры) предназначены для измерений твердости металлов и сплавов по методу Виккерса при величине испытательной нагрузки до 19,61 Н.

Описание

Микротвердомер представляет собой стационарное средство измерений статического действия. Принцип действия микротвердомеров основан на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка. На основе средней длины диагоналей отпечатка вычисляется твёрдость по Виккерсу.

Микротвердомеры состоят из устройства приложения нагрузки, рабочего столика для размещения образцов и измерительного оптического блока.

Микротвердомер оснащён револьверной головкой, на которой могут быть одновременно не более двух наконечников и четырёх объективов. Исполнение цикла приложения нагрузки и переход к измерениям длин диагоналей восстановленного отпечатка осуществляется в ручном и автоматическом режимах с помощью инструкций меню на жидкокристаллическом сенсорном (ЖК) дисплее.

Измерительная головка микроскопа позволяет производить измерения диагоналей отпечатков в мкм, а встроенная программа автоматически пересчитывает результаты измерения длин диагоналей в твёрдость по Виккерсу и отображает их на экране ЖК дисплея.

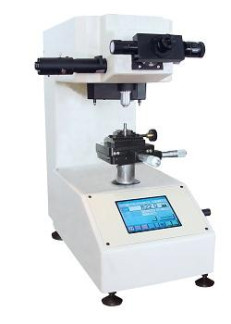

Внешний вид микротвердомеров представлен на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) микротвердомеров служит для выбора начальных параметров измерений, уровня яркости подсветки, времени выдержки под нагрузкой, статистическая обработки результатов измерений и вывода результатов измерений на сенсорный жидкокристаллический дисплей. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Таблица 1

Защита ПО обеспечения от непреднамеренных и преднамеренных изменений в соответствует уровню «А» по с МИ 3286-2010.

Технические характеристики

Испытательные нагрузки, Н...................................................... 0,09807; 0,2452; 0,4903; 0,9807; 1,961;

............................................................................................................................2,942; 4,903; 9,807; 19,61.

Шкала HV0,01, диапазон измерений твердости, HV.........................................................от 50 до 150.

Шкала HV0,025, диапазон измерений твердости, HV .....................................................от 50 до 450.

Шкалы HV0,05; HV0,1, диапазон измерений твердости, HV...........................................от 50 до 950.

Шкалы HV0,2; HV0,3; HV0,5;

HV1; HV2, диапазон измерений твердости, HV..................................................от 50 до 1500.

Пределы допускаемой относительной погрешности нагрузок:

при испытательной нагрузке меньше или равно 1,961 Н, %...............................................±1,5;

при испытательной нагрузке больше 1,961 Н, %.................................................................±1,0.

Пределы допускаемой абсолютной погрешности по шкалам измерений приведены в таблице

2.

Таблица 2

Характеристики интегрального микроскопа:

Увеличение.........................................................................................................................................х400;

Диапазон измерений, мм....................................................................................................................0,25;

Увеличение......................................................................................................................................0,0001.

Разрешающая способность, мм...........................................................................................................240.

Рабочее пространство: по горизонтали, мм.......................................................................................160.

по вертикали, мм...........................................................................................120.

Рабочие условия эксплуатации:

температура воздуха,оС...............................................................................................от 15 до 28;

относительная влажность воздуха, %........................................................................от 50 до 80.

Г абаритные размеры:

(длинахширинахвысота), мм, не более: ................................................................400х220х500.

Масса, кг, не более.................................................................................................................................28.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса микротвердомеров цифровых DM8 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации AFFRI DM8 - 01РЭ типографским или иным способом.

Комплектность

Микротвердомер цифровой DM8........................

-1 шт. -1 шт. -1 шт. -1 экз.

Наконечник с алмазной пирамидой Виккерса....

Комбинированный рабочий столик.....................

Руководство по эксплуатации AFFRI DM8-01 РЭ

Поверка

осуществляется по ГОСТ 8.695-2009 (ИСО 6507-2:2005) ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров.

Сведения о методах измерений

Микротвердомер цифровой DM8. Руководство по эксплуатации. Раздел 4.

Нормативные документы, устанавливающие требования к микротвердомерам цифровым DM8

1    ГОСТ 8.063-2007 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса.

2    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
