| Номер в госреестре | 29641-14 |
| Наименование СИ | Дефектоскопы вихретоковые |
| Обозначение типа СИ | ВД-701 |
| Изготовитель | ООО "Контроль. Измерение. Диагностика.", г.Химки |
| Год регистрации | 2014 |
| Срок свидетельства | 25.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Дефектоскопы вихретоковые ВД-701 (далее по тексту - дефектоскопы) предназначены для измерений сигналов от дефектов (сплошности металла) протяженных изделий в виде труб, прутков, проволоки из стали и цветных металлов, а также автоматизированного бесконтактного неразрушающего контроля в процессе производства.
Дефектоскоп состоит из электронного блока (рис.1), сменного измерительного модуля и сменного блока преобразователей.

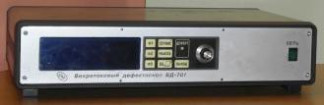

На рисунке 1 показан внешний вид электронного блока. На передней панели электронного блока расположены многофункциональный графический дисплей, пленочная клавиатура и рукоятка энкодера. На задней панели расположены разъемы для подключения измерительного модуля и внешних устройств. Конструкция дефектоскопа предусматривает пломбирование электронного блока от несанкционированного доступа. Места пломбирования и нанесения знака утверждения типа указаны стрелками на рисунке
1.
В состав измерительного модуля, показанного на рисунке 2, входят проходной вихретоковый преобразователь и две направляющие втулки. Вихретоковый преобразователь подключается кабелем к электронному блоку. Сменные измерительные модули предусмотрены для объектов контроля в диапазоне наружных диаметров от 5 до 170 мм.
Блок преобразователей показан на рисунке 3. Он представляет собой жесткий металлический каркас заполненный эпоксидным компаундом, служит для размещения и позиционирования измерительного модуля относительно объекта контроля, позволяет оперативно заменять измерительные модули в зависимости от диаметра объекта контроля. Блоки преобразователей предусмотрены для объектов контроля с диапазонами наружных диаметров от 5 до 40 мм, от 5 до 90 мм и от 5 до 170 мм. Блок преобразователей встраивается в производственный стан или отдельную контрольную линию (рис.4).
Принцип действия дефектоскопа основан на возбуждении при помощи задающей катушки вихретокового преобразователя вихревых токов в теле контролируемого изделия и регистрации, с помощью измерительной катушки преобразователя, изменений возникшего от вихревых токов электромагнитного поля в зоне расположения дефектного участка контролируемого изделия.
место
пломбировки
Дефектоскоп имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение дефектоскопа | ВД-701 | 2.3 | - | - |
Программное обеспечение встроено в аппаратное устройство средства измерений и осуществляет функции индикации и управления.
Метрологически значимая часть ПО прошита во внутренней долговременной памяти прибора и защищена кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Диапазон частот задающего генератора, кГц | от 1 до100 |
| Диапазон измерений сигнала от искусственного дефекта (сквозное отверстие), В | от 0,2 до 2,0 |
| Пределы допускаемой погрешности измерений сигнала от минимального искусственного дефекта (сквозное отверстие), В, где Х - значение измеряемой величины | ±(0,3-Х+0,01) |
| Порог чувствительности дефектоскопа (минимальный диаметр | |
| сквозного отверстия, обнаруживаемого в образце с искусственным | |
| дефектом), мм | |
| - образец ВД-701.01.90.001 | 0,7 |
| - образец ВД-701.01.90.002 | 1,0 |
| - образец ВД-701.01.90.003 | 1,6 |
| - образец ВД-701.01.90.004 | 2,0 |
| - образец ВД-701.01.90.005 | 2,3 |
| - образец ВД-701.01.90.006 | 2,7 |
| - образец ВД-701.01.90.007 | 3,2 |
| Диапазон наружных диаметров контролируемых изделий, мм | от 5 до 170 |
| Электрическое питание от сети переменного тока | |
| - напряжение, В | 220 ± 22 |
| - частота, Гц | 50±1 |
| Г абаритные размеры электронного блока, не более, мм | 430х180х210 |
| Масса электронного блока, не более, кг | 10 |
| Габаритные размеры блока преобразователей (длина х ширина х высота), мм | от 122х122х170 до 640х550х600 |
| Масса блока преобразователей, кг | от 6 до 500 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (при температуре 25 °С) не более, % - атмосферное давление, кПа | 5-50 80 84 - 106,7 |
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, а также на переднюю панель электронного блока дефектоскопа методом лазерной гравировки.
| Наименование | Обозначение | Кол. |
| Электронный блок ВД-701 | ВД-701.010.000 | 1 |
| Измерительные модули для контроля труб и прутков диаметром от 5 до 40 мм. Проходной диаметр модулей от 5 до 44 мм, шаг через 1мм. | ВП-101.00.000-22 от ВП-101.00.000-005 до ВП-101.00.000-044 | 1 1* |
| Измерительные модули для контроля труб и прутков диаметром от 40 до 90 мм. Проходной диаметр модулей от 44 до 100 мм, шаг через 2мм. | от ВП-102.00.000-044 до ВП-102.00.000-100 | 1* |
| Измерительные модули для контроля труб и прутков диаметром от 90 до 170 мм. Проходной диаметр модулей от 100 до 180 мм, шаг через 5мм. | от ВП-103.00.000-100 до ВП-103.00.000-180 | 1* |
| Блок преобразователей для измерительных модулей от ВП-101.00.000-005 до ВП-101.00.000-044 | БПР211.00.000 | 1** |
| Блок преобразователей для измерительных модулей от ВП-101.00.000-005 до ВП-102.00.000-100 | БПР212.00.000 | 1** |
| Блок преобразователей для измерительных модулей от ВП-101.00.000-005 до ВП-103.00.000-180 | БПР213.00.000 | 1** |
| Кабель преобразователя | ВД-701.510.000 | 1 |
| Кабель сетевой | ВД-701.501.000 | 1 |
| Руководство по эксплуатации | РЭ-4276-030-52736667-14 | 1 |
| Методика поверки | МП-ВД-701-14 | 1 |
* модификации и количество измерительных модулей оговаривается при оформлении заказа.
** модификация блока преобразователей оговаривается при оформлении заказа Поверка
осуществляется в соответствии с документом МП-ВД-701-14 «Дефектоскоп вихретоковый ВД-701 Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки: Комплекты образцов искусственных дефектов СО 701.01 (диапазон диаметров искусственных дефектов от 0,6 до 3,2 мм; погрешность ± 0,01 мм),
Мультиметр SANWA CD771 (диапазон измерений частоты от 1 Гц до 100 кГц, погрешность ±(0.3%+3D), где D - число единиц младшего разряда.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации РЭ-4276-030-52736667-14 Дефектоскопы вихретоковые ВД-701.
Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым ВД-701
Технические условия. 4276-030-52736667-14 ТУ. Дефектоскопы вихретоковые ВД-
701.
Вне сферы государственного регулирования обеспечения единства измерений.
