Толщиномеры магнитные ТПФ, 29743-14

Назначение

Толщиномеры магнитные ТПФ (далее - толщиномеры) предназначены для измерений толщины немагнитных покрытий, нанесенных на металлическое ферромагнитное основание.

Описание

Конструктивно толщиномеры состоят из следующих составных частей:

-    электронно-измерительный блок;

-    магнитный датчик с соединительным кабелем.

Толщиномеры представляют собой переносные портативные средства измерений. Принцип действия толщиномеров основан на перераспределении магнитного потока между полюсами подковообразного магнита при приближении его к ферромагнитной поверхности. При этом значение потока, пронизывающего магнитный датчик, будет тем больше, чем меньше расстояние между полюсами подковообразного магнита и поверхностью ферромагнитного изделия. Выходной сигнал магнитного датчика, пропорциональный расстоянию до изделия, поступает на аналого-цифровой преобразователь, преобразуется в цифровой код, результат измерений отображается на цифровом дисплее электронно-измерительного блока.

Толщиномеры имеют две модификации: ТПФ-500 и ТПФ-1200, отличающиеся диапазоном измерений.

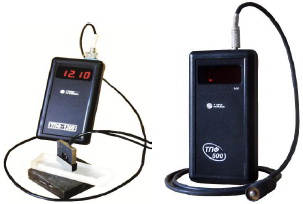

Внешний вид толщиномеров показан на рисунках 1-2. Пломбировка толщиномеров для защиты от несанкционированного доступа осуществляется с помощью наклейки, наносимой на шуруп в месте крепления крышки к корпусу (рисунок 3).

Программное обеспечение

Место для нанесения наклейки

Конструкция толщиномеров исключает возможность несанкционированного влияния на программное обеспечение толщиномеров и измерительную информацию.

Уровень защиты программного обеспечения и измерительной информации соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерений толщины немагнитных покрытий, мм:

-    ТПФ-500    от 0,001 до 5,000;

-    ТПФ-1200    от 0,4 до 10,0.

Цена деления и пределы допускаемой абсолютной погрешности измерений толщины немаг-

нитных покрытий приведены в таблице 1. Таблица 1

Питание толщиномеров - от автономного источника питания: две аккумуляторные батареи напряжением 1,2 В типа АА.

Время непрерывной работы толщиномеров от автономного источника питания без его замены или перезарядки не менее 200 ч (из расчета 5 с на индикацию каждого результата измерений с интервалом 30 с).

Габаритные размеры:

-    электронно-измерительный блок, мм, не более    135 х 70 х 24;

-    магнитный датчик без соединительного кабеля, мм, не более

для ТПФ-500    высота 44, диаметр 15

для ТПФ-1200    28 х 6 х 34;

-    рабочая поверхность магнитного датчика, мм, не более

для ТПФ-500    диаметр 1;

для ТПФ-1200    28 х 6;

-    длина соединительного кабеля, м, не менее    1.

Масса, кг, не более    0,17.

Условия эксплуатации соответствуют исполнению    УХЛ1.1 по ГОСТ 15150-69 со следующими уточнениями:

-    температура окружающего воздуха, °С    от минус 30 до плюс 40;

-    относительная влажность,%, не более    95;

-    атмосферное значение, кПа    от 84 до 106,7.

Средний срок службы, лет, не менее    5.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Комплект поставки толщиномеров приведен в таблице 2.

Таблица 2

Поверка

осуществляется по ГОСТ 8.502-84 «ГСИ. Толщиномеры покрытий. Методы и средства поверки». Основные средства поверки:

- комплекты мер толщины покрытий ELCOMETER 990: номинальные значения толщины мер 1, 50, 250, 500, 1000, 2000, 3000, 4000, 5000, 8000 мкм, пределы допускаемого среднеквадратического отклонения результатов измерений толщины меры 0,5 мкм (для мер толщиной 1, 50 мкм), 1 % (для остальных мер).

Сведения о методах измерений

Метод измерений приведен в документе: ЖТАб 412926.001 «Толщиномер магнитный ТПФ. Руководство по эксплуатации».

Нормативные и технические документы, распространяющиеся на толщиномеры магнитные ТПФ

1    ГОСТ 8.502-84 ГСИ. Толщиномеры покрытий. Методы и средства поверки

2    Р 50.2.006-2001 ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ТУ 4276-057-02069303-2008 Толщиномеры магнитные ТПФ. Технические условия

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
