Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III, 29752-12

Назначение

Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III предназначены для измерений термо- ЭДС, поступающей от первичных преобразователей термоэлектрических, измеряющих температуры жидких металлов - чугуна, стали, меди и других, и ЭДС, генерируемой датчиками активности кислорода.

Описание

Принцип действия

Подаваемые на измерительный вход приборов для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III сигналы термо-ЭДС от первичных преобразователей термоэлектрических (термопар) и ЭДС от датчиков активности кислорода (мВ) преобразуются в цифровую форму и по соответствующей программе пересчитываются в значения температуры. Эти сигналы воспринимаются тактами с частотой 0,1 секунды.

В процессе измерений температуры проводится анализ изменения поступающего входного сигнала, с целью определения его выхода на стабильные показания (характеризуется параметрами так называемой температурной площадки, определяемыми длиной (временем) и высотой (изменением температуры)). Если за время, заданное длиной площадки, фактическое изменение температуры не превышает её заданной высоты (т.е. допускаемого изменения температуры), то площадка считается выделенной. Далее прибор Multi-Lab III усредняет тактовые значения температуры, измеренные на длине выделенной площадки и выводит среднее значение как результат измерения на экран.

Аналогичным образом выделяются температурные площадки, соответствующие температурам ликвидус и солидус кристаллизующихся расплавов, а также площадки, соответствующие выходу ЭДС на стабильные показания, размеры которых задаются длиной (временем) и высотой (допускаемым изменением величины температуры или ЭДС).

Помимо измерения температуры, по результатам измерения ЭДС, генерируемой датчиками активности кислорода, расчётным путём определяется активность кислорода в жидкой стали, чугуне и меди, содержание углерода в стали, содержание серы в чугуне, активность FeO (или FeO+MnO) в жидких металлургических шлаках и некоторые другие параметры, связанные с термическим состоянием и химическим составом жидких металлов.

Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III выпускаются в следующих модификациях:

Multi-Lab III Celox - прибор для измерения температуры и окисленности стали;

Multi-Lab III Celox Copper - прибор для измерения температуры и окисленности меди. Multi-Lab III Celox Foundry - прибор для измерения температуры и степени сферодизации чугуна;

Multi-Lab III Delta-Dist L - прибор для измерения температуры и окисленности стали, определения толщины шлака;

Multi-Lab III Hot Metal Sulfur - прибор для измерения температуры и содержания серы в чугуне;

Multi-Lab III Tap-Tip - прибор для измерения температуры ванны и температуры ликвидус стали;

Multi-Lab III TOC - прибор для измерения температуры и окисленности стали, определения содержания углерода по температуре ликвидус (2 канала);

Multi-Lab III Multi-Lance - прибор для измерения температуры и окисленности стали, определения содержания углерода по температуре ликвидус (4 канала)

Лист № 2 Всего листов 5

Электронные платы прибора для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III во всех модификациях смонтированы в пылезащищённом стальном корпусе, выполненному по стандарту 19” для установки на монтажной стойке или крепления в щите. В состав любой из указанных модификаций обязательно входят следующие основные платы: плата соединений со слотами для установки остальных плат, процессорная плата, VGA- видеоплата, плата предусилителя с АЦП, плата управления сигнализацией, блок питания. При необходимости прибор может быть доукомплектован максимум тремя дополнительными платами.

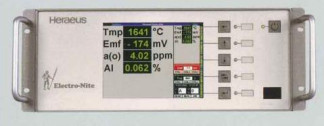

На передней панели корпуса (рисунок 1) имеется экран, на котором в цифровой или графической формах отображаются ход измерений и его результаты. Там же расположена клавиатура, с помощью которой через систему меню на экране можно изменять рабочие парамет-

ры прибора (в том числе и критерии выделения температурных- и ЭДС - площадок), управлять выводом данных на периферийные устройства, просматривать результаты выполненных измерений, проводить проверку прибора.

На задней панели (рисунок 2) находится сетевой разъём с предохранителем, измерительный вход, разъёмы выходов управления сигнализацией о стадиях измерительного цикла, разъёмы для последовательного вывода данных на периферийные устройства, разъём для вывода данных по параллельному интерфейсу на принтер и некоторые другие разъёмы, которые могут присутствовать в зависимости от комплектации прибора дополнительными платами (например, вывода данных в аналоговом виде, в двоично-десятичном (BCD) коде и др.).

л

У всех модификаций имеется одна и та же этикетка (рисунок 3). Нужная модификация (Type) (рисунок 5) активируется производителем через меню с помощью пароля «высшего инженерного уровня».

се

Type

/ Heraeus Electro-Nite

Multi-Lab III

Serial No./ 123456

Voltage 100-240 VAC 47-63 Hz Power I 75 VA

Touch this button to enter the

password, it will give you access to the configuration of the instrument

Configuration

Type :

Рисунок 4

Celox®

Рисунок 5

Измеренные и рассчитанные значения параметров, а также кривые измерения и параметры работы прибора Multi-Lab III, при которых они были выполнены, хранятся в памяти и могут быть выведены на экран, распечатаны на принтере или переданы по последовательному интерфейсу на внешний компьютер.

Программное обеспечение

Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.

Таблица 1

*EV 02. - метрологически значимая часть ПО;

ХХ.ХХ - метрологически не значимая часть ПО (рисунок 5).

Контрольная сумма исполняемого кода доступна только производителю.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.

Лист № 4 Всего листов 5

Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для выбора типа термопары, типа линеаризации, температурной площадки, времени измерения, порогового значения температуры, считывания и распечатки результатов измерения.

Технические характеристики

Метрологические и технические характеристики приборов для измерения температуры жидких металлов и ЭДС датчиков активности кислородных зондов Multi-Lab III приведены в таблице 2.

Таблица 2

* - без учета погрешности первичного преобразователя.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации типографским способом и на лицевую панель прибора методом офсетной печати.

Комплектность

Комплектность средства измерения приведена в таблице 3. Таблица 3

Поверка

осуществляется по МП РТ 1692-2012 «Приборы для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III. Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 22.03.2012г.

Основные средства поверки приведены в таблице 4.

Таблица 4

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации приборов для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi - Lab III.

Нормативные и технические документы, устанавливающие требования к приборам для измерения температуры жидких металлов и ЭДС датчиков активности кислорода Multi-Lab III

1    Техническая документация изготовителя Heraeus Electro-Nite GmbH & Co. KG.

2    ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

3    ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».

4    ГОСТ 8.558-1993 «ГСИ. Государственная поверочная схема для средств измерений температуры».

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
