Сигнализаторы комбинированные СК-2, 29830-13

Назначение

Сигнализаторы комбинированные СК-2 (далее - сигнализаторы) предназначены для непрерывного автоматического контроля содержания кислорода, диоксида углерода, оксида углерода, горючих газов и паров жидкостей в атмосфере промышленной зоны.

Описание

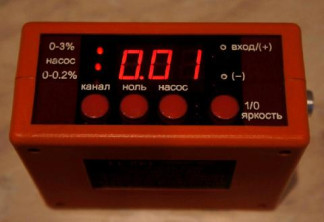

Конструктивно сигнализаторы (рис. 1 - 3) представляют собой переносные автоматические приборы, выполненные в едином корпусе.

Пробу газа для анализа отбирают при помощи встроенного мембранного насоса. Принцип действия сигнализаторов основан на непрерывном преобразовании сигнала, поступающего с газочувствительных измерительных преобразователей (сенсоров), в аналоговом или в цифровом виде, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор или графический дисплей сигнализатора.

В сигнализаторах в качестве измерительных преобразователей применяют каталитические, электрохимические и оптические ИК (NDIR) сенсоры.

Принцип действия каталитических сенсоров - термокаталитический. Сенсор состоит из рабочего и сравнительного чувствительных элементов пелисторного типа. Применяются для измерений содержания горючих газов в воздухе.

Принцип действия электрохимических сенсоров основан на изменении электрической проводимости раствора электролита при взаимодействии с определяемым компонентом. Применяются для измерений содержания кислорода или оксида углерода в газовых средах.

Принцип действия инфракрасных сенсоров основан на поглощении газами излучения в ИК-области. Применяются для измерений содержания горючих газов или диоксида углерода в газовых средах. В сигнализаторах могут применяться ИК сенсоры двух типов: «Динамент» с ИК излучателем с виде лампы накаливания и «Оптосенс» с твердотельным лазерным ИК излучателем.

Сигнализаторы позволяют одновременно принимать и обрабатывать измерительную информацию от 4 сенсоров. Каждый установленный сенсор имеет один настраиваемый порог срабатывания сигнализации, который сконфигурирован как со звуковой, так и со световой сигнализацией. Уровень порога сигнализации определяется потребителем в пределах диапазона измерений для каждого определяемого компонента.

На лицевой панели сигнализатора расположена клавиатура для управления работой прибора и дисплей, на который выводятся результаты измерений и необходимая информация

о состоянии прибора.

Дополнительно, по требованию заказчика, могут быть установлены полупроводниковые индикаторы низкого содержания горючих газов.

Сигнализаторы комбинированные выпускаются в следующих исполнениях (таблица 1). Таблица 1

Уровень и вид взрывозащиты сигнализатора 0ExiasllAT4 X.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 2

Сигнализаторы СК-2 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Влияние встроенного программного обеспечения сигнализаторов учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазоны измерений и пределы допускаемой абсолютной погрешности сигнализаторов комбинированных СК-2 приведены в таблице 3.

Таблица 3

Примечание: Сх - содержание определяемого компонента.

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 оС от нормальной (20 оС) в диапазоне рабочих температур, в долях от основной погрешности, не более Потребляемая мощность, Вт, не более

Время установления выходного сигнала (при достижении 90 % сигнала),

± 0,5

1,2

30

Т0,9, с, не более

Габаритные размеры, мм, не более Масса, кг, не более

120x58x90

0,67

Условия эксплуатации:

__о/~ч

-    температура окружающего воздуха, С

от минус 20 до плюс 45 90

5,4

-    относительная влажность воздуха без конденсации, %, не более

-    электрическое питание:

напряжение постоянного тока (аккумуляторная батарея), В

Знак утверждения типа

наносится на торцевую поверхность корпуса сигнализатора способом наклейки и титульный лист руководства по эксплуатации типографским способс

Комплектность

Сигнализатор комбинированный СК-2 Штанга для забора проб Зарядное устройство Защитный кожаный чехол Т ехнологическая трубка для отбора газа Руководство по эксплуатации КРАГ.413.226.900.РЭ Паспорт КРАГ.413.226.900.ПС Формуляр КРАГ.413.226.900.Ф0 Методика поверки

1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 экз. 1 экз. 1 экз. 1 экз.

*

- поставляется в зависимости от модели Поверка

осуществляется по документу МП 29830-13 «Инструкция. Сигнализаторы комбинированные СК-2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 29 мая 2013 г. и входящему в комплект поставки.

Основные средства поверки:

-    ГСО №№ 3726-87, 3793-87, 3769-87, 3784-87, 3787-87, 3847-87, 3849-87, 3885-87, 3894-87, 3907-87, 3964-87, 3970-87, 4272-88.

-    поверочный нулевой газ воздух в баллонах под давлением по ТУ 6-21-5-85;

-    поверочный нулевой газ азот в баллонах под давлением по ТУ 6-21-39-96.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к сигнализаторам комбинированным СК-2

ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 51330.19-99 Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования.

Техническая документация ООО «НПП «АСТРА», Московская обл., г. Климовск.

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
