Анализаторы загрязнения жидкостей АЗЖ-975, 29856-12

Назначение

Анализаторы загрязнения жидкостей АЗЖ-975 предназначены для измерения счетной концентрации частиц механических примесей в жидкостях по размерным группам в соответствии с ГОСТ 17216-2001.

Описание

Принцип действия анализаторов загрязнения жидкостей АЗЖ-975 заключается в измерении световых потоков, рассеянных частицами механических примесей.

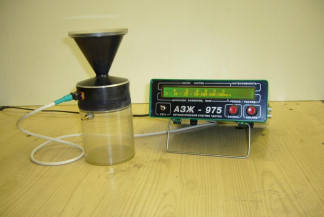

Анализаторы загрязнения жидкостей АЗЖ-975 состоят из следующих составных частей:

-    первичного преобразователя (далее - 1111), снабженного конусной воронкой для залива пробы и защитной крышкой, а также приемным (сливным) стаканом для проконтролированной жидкости;

-    блока электроники (далее - БЭ), который предназначен для электропитания датчика, обработки аналогового сигнала 1111 и отображения информации о концентрации и дисперсном составе частиц механических примесей.

Анализаторы загрязнения жидкостей АЗЖ-975 имеют следующие модификации:

-    АЗЖ- 975.0 - базовое исполнение для контроля примесей по шести размерным группам в диапазоне размеров частиц от 5 до 200 мкм с границами групп 5, 10, 25, 50, 100 и 200 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»;

-    АЗЖ- 975.1 - исполнение для контроля примесей по шести размерным группам в диапазоне размеров частиц от 2 до 100 мкм с границами групп 2, 5, 10, 25, 50 и 100 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»;

-    АЗЖ- 975.2 - исполнение для контроля примесей по пяти размерным группам в диапазоне размеров частиц от 5 до 100 мкм с границами групп 5, 10, 25, 50, 100 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» и 15 мкм дополнительно;

-    АЗЖ- 975.3 - исполнение для контроля примесей по трем размерным группам в диапазоне размеров частиц от 5 до 25 мкм с границами групп 5, 10, 25 мкм согласно ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей» и 4, 6, 14 мкм дополнительно;

-    АЗЖ- 975.4 - исполнение для контроля примесей по четырем размерным группам в диапазоне размеров частиц от 4 до 21 мкм с границами групп 4, 6, 14 и 21 мкм согласно ИСО 4406: 1999 (рекомендуемое приложение А к ГОСТ 17216-2001 «Чистота промышленная. Классы чистоты жидкостей»).

Конструктивно составные части анализаторов выполнены в металлических корпусах и опломбированы с помощью мастичных пломб, что полностью исключает возможность несанкционированной настройки и вмешательства в их работу.

Границы размерных групп контролируемых частиц загрязнителя (по диаметру), мкм:

-    для АЗЖ-975.0    5; 10; 25; 50; 100; 200

-    для АЗЖ-975.1    2; 5; 10; 25; 50; 100

-    для АЗЖ-975.2    5; 10; 15; 25; 50; 100

-    для АЗЖ-975.3    4; 5; 6; 10; 14; 25

-    для АЗЖ-975.4    4; 6; 14; 21 Диапазон измерений счетной концентрации частиц, см от 0,1 до 1500 Пределы основной относительной погрешности измерения счетной концентрации частиц механических примесей размерной группы от 100 до 200 мкм, % ± 20 Дополнительная погрешность измерения счетной концентрации частиц за счет совпадения двух и более частиц в измерительном объеме

первичного преобразователя (ПП), %    ± 15

Пределы приведенной погрешности измерения размеров частиц механических примесей к границам размерных групп (кроме первой и последней границы), %    ± 10

Контролируемые жидкости - бензины, топлива, минеральные и синтетические масла, и другие оптически однородные жидкости с вязкостью при температуре плюс 20° С, не более, мм2/с (сСт)    40

Контролируемый объем пробы жидкости, см3    100 ± 0,5

Температура контролируемой жидкости, °С    от плюс 15 до плюс 40

Условия эксплуатации:

-    температура окружающей среды, °С    от плюс 5 до плюс 40

-    атмосферное давление, кПа    от 84 до 106,7

-    относительная влажность воздуха, %    от 30 до 80 Электрическое питание:

+22

-    напряжением, В    220 -33

-    частотой, Гц    50 ± 1 Потребляемая мощность, ВА, не более 15 Габаритные размеры, мм, не более

-    ПП    100х120х230

-    блок электроники    220*78*220 Масса, кг, не более

-    ПП    1,0

-    блок электроники    1,5 Наработка на отказ, ч, не менее 20000 Средний срок службы, лет, не менее 10

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель блока электроники в правом верхнем углу способом фотохимического покрытия и в центр титульных листов паспорта и руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки анализаторов загрязнения жидкостей АЗЖ-975 приведён в таблице 1.

Таблица 1 - Комплект поставки анализаторов загрязнения жидкостей АЗЖ-975

Поверка

осуществляется по документу МП 29856-12 «Инструкция. ГСИ. Анализаторы загрязнения жидкостей АЗЖ-975. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 31.08.2010 г.

Основные средства поверки:

Образцы загрязнителей - наборы латунных частиц по ГОСТ 30764-2002; Фильтровальная установка с мембранными фильтрами типа МФАС-Г ТУ 6-05-221528, тонкость фильтрации 1,2 мкм;

Объект-микрометр ТУ 3-3.2038-87 с ценой деления 10 мкм;

Микроскоп инструментальный по ГОСТ 8074-82;

Цилиндры мерные по ГОСТ 1770-74, вместимость 100 и 200 мл, цена деления 1 и 2 мл;

Мешалка магнитная ММЗМ ТУ 25-11-834;

Иглы швейные ТУ 27-200275-13;

Нефрас С2-80,120 ТУ 38.401-67-108-92.

Допускается использование других средств измерений с техническими характеристиками не хуже указанных.

Сведения о методах измерений

Методы измерений содержатся в документе ЭЛДИ.02.175.000-0 РЭ «Анализаторы загрязнения жидкостей АЗЖ-975. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам загрязнения жидкостей АЗЖ-975

ГОСТ 30764-2002. Чистота промышленная. Стандартные образцы гранулометрического состава загрязнителей жидких технологических сред. Общие технические требования;

ГОСТ Р 8.606-2004 Государственная поверочная схема для средств измерения дисперсных параметров аэрозолей, взвесей и порошкообразных материалов;

ИСО 4406: 1999 Гидропривод объемный. Жидкости. Метод кодирования степени загрязнения твердыми частицами;

ТУ 4215-001-06673177-10 Анализатор загрязнения жидкостей АЗЖ-975. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
