| Номер в госреестре | 29858-17 |
| Наименование СИ | Преобразователи пневматические разности давлений |
| Обозначение типа СИ | ДПП-2М |
| Изготовитель | Общество с ограниченной ответственностью СКБ "Приборы и системы" (ООО СКБ "Приборы и системы"), г. Рязань |
| Год регистрации | 2017 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 3 года - для преобразователей с пределами допуск. осн. привед. погрешности ±0,5 %, ±1,0 %; 5 лет - с пределами допуск. осн. привед. погрешности ±1,5 % |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи пневматические разности давлений ДПП-2М (далее преобразователи или ДПП-2М) предназначены для непрерывных преобразований перепада давления в стандартный пневматический аналоговый сигнал.
Принцип действия преобразователей основан на пневматической силовой компенсации. Под воздействием разности давлений (перепада давления), подводимых к камерам «+» (плюсовой) и «-» (минусовой), на чувствительном элементе измерительного блока возникает усилие, пропорциональное перепаду давлений. Под воздействием этого усилия рычаг измерительного блока поворачивается на небольшой угол и перемещает заслонку индикатора рассогласования относительно сопла. Возникший в линии сопла сигнал рассогласования усиливается пневмоусилителем и преобразуется в выходной сигнал (от 20 до 100 кПа) воздуха, поступающий в сильфон обратной связи и рычажная система приходит в устойчивое положение.
Номинальная статическая характеристика преобразователей - линейная.
Преобразователи предназначены для применения на средах, к которым материалы, контактирующие с измеряемой средой, являются коррозионностойкими.
Основная область применения - системы автоматического контроля, регулирования и управления технологическими процессами в энергетике, на предприятиях химической, нефтяной и нефтехимической промышленности.
Преобразователи пневматические разности давлений ДПП-2М изготавливаются следующих модификаций: ДПП-2М-11, ДПП-2М-12, ДПП-2М-13, ДПП-2М-14, ДПП-2М-15, которые различаются конструкцией, а также метрологическими и техническими характеристиками, приведенными в таблице 1.

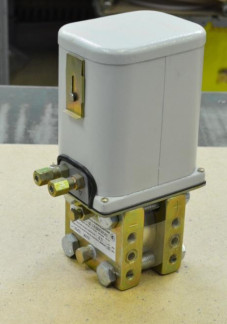

Фотографии внешнего вида преобразователей пневматических разности давлений ДПП-2М приведены на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1
| Условное обозначение и модификация преобразователя | Предельное допускаемое рабочее избыточное давление, МШ | Верхний предел измерений, кИа | Лределы допускаемой основной приведенной погрешности (у), % (от верхнего предела измерений) | Масса преобразователя, кг, не более |
| Д1Ш-2М-11 | 16 | 630 | ±0,5; ±1,0; ±1,5 | 8,0 |
| 400 | ±0,5; ±1,0 | |||
| 250 | ±0,5; ±1,0 | |||
| 160 | ±0,5; ±1,0 | |||
| 100 | ±0,5; ±1,0; ±1,5 | |||
| 63 | ±0,5; ±1,0; ±1,5 | |||
| Д1Ш-2М-12 | 16 | 63 | ±0,5; ±1,0; ±1,5 | 8,0 |
| 40 | ±0,5; ±1,0 | |||
| 25 | ±0,5; ±1,0 | |||
| 16 | ±0,5; ±1,0; ±1,5 | |||
| 10 | ±0,5; ±1,0; ±1,5 | |||
| Д1Ш-2М-13 | 2,5 | 10 | ±0,5; ±1,0; ±1,5 | 15,0 |
| 6,3 | ±0,5; ±1,0 | |||
| 4,0 | ±0,5; ±1,0; ±1,5 | |||
| 2,5 | ±0,5; ±1,0; ±1,5 | |||
| Д1Ш-2М-14 | 40 | 630 | ±0,5; ±1,0; ±1,5 | 8,0 |
| 400 | ±0,5; ±1,0 | |||
| 250 | ±0,5; ±1,0 | |||
| 160 | ±0,5; ±1,0 | |||
| 100 | ±0,5; ±1,0; ±1,5 | |||
| 63 | ±0,5; ±1,0; ±1,5 | |||
| Д1Ш-2М-15 | 63 | ±0,5; ±1,0 | 8,0 | |
| 40 | ±0,5; ±1,0 | |||
| 25 | ±0,5; ±1,0 | |||
| 16 | ±0,5; ±1,0 | |||
| 10 | ±0,5; ±1,0; ±1,5 |
Примечания
1) Нижний предел измерения равен нулю.
2) Вариация выходного сигнала не превышает значения допускаемой основной приведенной погрешности |у| - для преобразователя со значением |у|<1,0 или 0,75-|у| - для преобразователя со значением |у| = 1,5.
3) Каждый преобразователь может быть настроен на любой верхний предел измерений из указанных в таблице 1 для данной модели.
| Наименование характеристики | Значение характеристики |
| Диапазон изменения выходного сигнала, кПа | от 20 до 100 |
| Зона нечувствительности, не более | 0,2-у |
| Размах пульсации выходного сигнала, % (от диапазона изменения выходного сигнала), не более | 0,5 |
| Расход воздуха питания в установившемся режиме при нормальных условиях, л/мин, не более | 5 |
| Расход воздуха на выходе преобразователя, характеризующий мощность его выходного сигнала, л/мин, не менее | 15 |
| Давление воздуха питания, кПа | от 126 до 154 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением рабочего избыточного давления в диапазоне от 0 до предельно допускаемого и от предельно допускаемого до нуля, % (от диапазона изменения выходного сигнала): - для преобразователей с предельно допускаемым рабочим избыточным давлением 2,5 МПа - для преобразователей с предельно допускаемым рабочим избыточным давлением 16 и 40 МПа | ±1,5 ±2,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением рабочего избыточного давления на 0,1 предельного допускаемого рабочего избыточного давления, % (от диапазона изменения выходного сигнала): - для преобразователей с предельно допускаемым рабочим избыточным давлением 2,5 и 16 МПа - для преобразователей с предельно допускаемым рабочим избыточным давлением 40 МПа | ±0,5 ±1,0 |
| Пределы допускаемой дополнительной приведенной погрешности, % (от диапазона изменения выходного сигнала), вызванной изменением: а) температуры окружающего воздуха на каждые 10 °С(1): - для преобразователей с у = ±0,5 % - для преобразователей с у = ±1,0 % - для преобразователей с у = ±1,5 % б) давлением питания на 14 кПа в)вибрации | ±0,45 ±0,60 ±0,75 ±1,00 ±1,00 |
| Степень защиты оболочки по ГОСТ 14254-96 | 1Р54 |
| Исполнение по устойчивости к климатическим воздействиям по ГОСТ 15150-69 | УХЛ, категория размещения 2 (для работы при температурах от -50 до +70 °С) |
| Относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более | от 92 до 98 |
| Исполнение по устойчивости к механическим воздействиям по ГОСТ 52931-2008 | L3 |
| Г абаритные размеры, мм, не более | 280x160x120 |
| Масса вентильного блока, кг, не более | 1,5 |
| Средний срок службы, лет, не менее | 12 |
| Средняя наработка на отказ, ч, не менее | 67 000 |
Примечание - (1)Для преобразователей, настроенных на предел измерения, отличный от верхнего предела измерений конкретной модели, пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С определяется по формуле ±0,45-КТ (для преобразователей с у = ±0,5 %), ±0,60-КТ (для преобразователей с у = ±1,0 %), ±0,75-КТ (для преобразователей с у = ±1,5 %), при этом, где Pmax - максимальный верхний предел измерений для данной модели преобразователя; P - действительное значение верхнего предела измерений преобразователя.
наносится в верхнем правом углу таблички, прикрепляемой к преобразователю, и на эксплуатационные документы. Способ нанесения - фотохимическое травление, офсетная печать или фотопечать, металлофото, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность представлена в таблице 3.
Таблица 3
| Наименование | Обозначение | Кол-во | Примечание |
| Преобразователь пневматический разности давлений ДПП-2М | ИНСУ 2.507.020 | 1 шт. | Модификация в соответствии с заказом |
| Руководство по эксплуатации | ИНСУ 2.507.020 РЭ | 1 экз. | 1 экз. на 10 приборов, но не менее 1 экз. в один адрес |
| Паспорт | ИНСУ 2.507.020 ПС | 1 экз. | - |
| Методика поверки | МИ 2189-92 | 1 экз. | 1 экз. на 10 приборов, но не менее 1 экз. в один адрес |
| Комплект монтажных частей | ИНСУ 4.075.010 | 1 компл. | По спецификации заказа |
осуществляется по документу МИ 2189-92 «ГСИ. Преобразователи разности давлений пневматические. Методика поверки».
Основные средства поверки:
Рабочие эталоны 1-го и 2-го разрядов по ГОСТ Р 8.802-2012 - манометры избыточного давления грузопоршневые МП-2,5, МП-6 (Регистрационный № 58794-14).
Задатчик избыточного давления автоматизированный Воздух-250 (Регистрационный № 5496-76).
Задатчики избыточного давления Воздух-1,6, Воздух-2,5, Воздух-6,3 (Регистрационный № 10610-00).
Манометр для точных измерений типа МТИ (Регистрационный № 1844-15).
Допускается применение средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22521-85 Датчики давления, разряжения и разности давления с пневматическим аналоговым выходным сигналом ГСП. Общие технические условия.
ГОСТ 52931-2008 Лриборы контроля и регулирования технологических процессов. Общие технические требования.
МИ 2189-92 ГСИ. Рекомендация. Лреобразователи давления пневматические. Методика поверки.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МЛа.
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 1а.
ТУ 4212-033-42334258-2005 1реобразователи пневматические разности давлений Д11 -2М. Технические условия.
