| Номер в госреестре | 29900-13 |
| Наименование СИ | Колонки для отпуска сжиженного газа |
| Обозначение типа СИ | Шельф...LPG |
| Изготовитель | ООО "НПК "Шельф", Украина, г.Дебальцево |
| Год регистрации | 2013 |
| Срок свидетельства | 11.07.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Колонки для отпуска сжиженного газа Шельф...LPG (далее по тексту - колонки) предназначены для заправки автомобилей сжиженным газом для автомобильного транспорта по ГОСТ 27578-87 (далее по тексту - газ), измерения объема отпущенной дозы газа, вычисления стоимости дозы и суммарного учета объема отпущенного газа на газовых автозаправочных станциях.
Принцип действия колонок заключается в следующем: газ из резервуара подается к колонкам насосом, который не входит в их состав (кроме конок Шельф 100-1 LPG и Шельф 100-2 LPG, в состав которых насосы входят), поступает в фильтр-газоотделитель, где проходит его очистка от механических частиц и отделение паровой фазы, которая возвращается в резервуар.
После фильтра-газоотделителя газ поступает в поршневой измеритель объема, приводит его поршни в возвратно-поступательное движение, которое преобразовывается во вращательное движение выходного вала, угол вращения, которого пропорционален объему отпущенного газа. Вращение выходного вала преобразуется датчиком импульсов в импульсные электрические сигналы, которые поступают в электронный блок, преобразуются в цифровую форму и обрабатываются по заданному алгоритму.
Колонки состоят из основных блоков, количество которых определяется модификацией и исполнением:
- фильтров-газоотделителей;
-четырехпоршневых измерителей объема газа с датчиками импульсов;
- электронных блоков с электронным отсчетным устройством;
- электромеханических или электронных счетчиков суммарного объема отпущенного газа;
- клеммных коробок;
- блоков клапанов.
Электронный блок выдает сигналы управления колонкой и вычисляет стоимость дозы отпущенного газа.
На электронное отсчетное устройстве выводится цена газа, объем и стоимость отпущенной дозы газа.
Суммарный учет выданного газа осуществляется электромеханическим или электронным счетчиком.
Электрооборудование колонок имеет взрывозащищенное исполнение.
Электронные блоки колонок имеют унифицированный выходной кодовый сигнал и могут функционировать совместно с комплексами электронных средств учета газа и управления колонками и специализированными кассовыми аппаратами.
Колонки могут иметь вмонтированные устройства для считывания информации с пластиковых магнитных карточек.
Колонки имеют модификации и исполнения, которые отличаются количеством измерительных каналов, количеством разрядов отсчетного устройства, габаритными размерами, массой и дизайном.

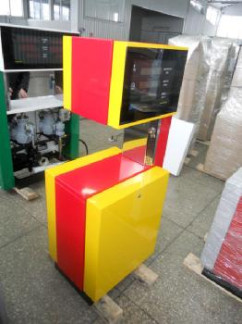

Внешний вид колонок приведен на Рис. 1.
Программное обеспечение выполняет вычисление стоимости отпущенного газа.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обес-печения(кон-трольная сумма исполня-емого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Шельф | Шельф 485 | 485 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - уровень «С».
| Максимальный расход газа, л/мин | 50 |
| Минимальный расход газа, л/мин | 5 |
| Объем минимальной дозы выдачи газа, л | 5 |
| Пределы допускаемой относительной погрешности измерений объема дозы отпущенного газа, % | ± 1,0 |
| Количество разрядов отсчетного устройства по индикации: | в зависимости от исполнения |
| - объема отпущенной дозы газа, л | 9999,99 или 999999,99 |
| - цены газа за 1 л, руб. | 99,99; 9999,99 или 999999 |
| - стоимости отпущенной дозы газа, руб. | 9999,99; 999999,99 или 99999999 |
| - суммарного объема отпущенного газа, л | 9999999 |
| Цена единицы наименьшего разряда отсчетного устройства при индикации: | |
| - объема отпущенной дозы топлива, л | 0,01 |
| - цены за 1 л, руб. | 0,01 |
| - стоимости отпущенной дозы газа, руб. | 0,01 |
| - суммарного объема отпущенного газа, л | 1 |
| Полный срок службы не менее, лет | 12 |
| Средняя наработка на отказ не менее, часов | 7000 |
| Рабочие условия эксплуатации: | |
| температура окружающего воздуха, °С - для сжиженного газа марки ПБА (пропан-бутан) для сжиженного газа марки ПА (пропан) | от минус 20 до плюс 45 от минус 35 до плюс 45 |
| относительная влажность окружающего воздуха, % | до 100 |
| максимальное рабочее давление газа в гидросистеме, МПа | 1,6 |
| номинальное напряжение колонки от сети переменного тока, В номинальное напряжение электродвигателя (для Шельф 100-1 P LPG и Шельф 100-2 P LPG), В частота, Гц | от 187 до 242 от 342 до 437 от 49 до 51 |
Количество измерительных каналов, габаритные размеры и масса колонок приведены в таблице 2
Таблица 2 -количество измерительных каналов, габаритные размеры и масса колонок
| Условное обозначение исполнения | Количество измерительных каналов | Габаритные размеры, мм, не более | Масса, кг, не более |
| Шельф 100-1 LPG | 1 | 990x474x1800 | 190 |
| Шельф 100-2 LPG | 2 | 1200x474x1800 | 210 |
| Шельф 300-1 LPG | 1 | 1100x600x2290 | 220 |
| Шельф 300-2 LPG | 2 | 1100x600x2290 | 280 |
| Шельф 300-3 LPG | 3 | 1100x600x2290 | 340 |
| Шельф 300-4 LPG | 4 | 1100x600x2290 | 400 |
| Шельф 100-1 P LPG | 1 | 1460x550x1900 | 350 |
| Шельф 100-2 P LPG | 2 | 1460x550x1900 | 380 |
наносится на фирменную табличку колонок способом офсетной печати и на эксплуатационную документацию типографским способом.
| Колонки для отпуска сжиженного газа Шельф... LPG | 1 |
| Паспорт-формуляр | 1 |
| Методика поверки | 1 |
| Руководство по эксплуатации | 1 |
Осуществляется по документу МП 29900-13 «Колонки для отпуска сжиженного газа Шельф.ЬРО. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС»
23.05.2013 г.
Основное поверочное оборудование:
- мерники металлические 2-го разряда для сжиженных газов ГР №22482-07, номинальная вместимость 10 дм , пределы допускаемой относительной погрешности ±0,1 %.
Сведения о методиках (методах) измерений приведены в документе «Колонки для отпуска сжиженного газа Шельф. LPG» Руководство по эксплуатации»
Таблица 1
Нормативные и технические документы, устанавливающие требования к колонкам для отпуска сжиженного газа Шельф...CNG:
ТУ У 33.2-30838462.002-2003 «Колонки для отпуска сжиженного газа Шельф.ЬРО. Технические условия»
Осуществление торговли и товарообменных операций
| Зарегистрировано поверок | 645 |
| Поверителей | 30 |
| Актуальность данных | 17.11.2024 |
