Номер в госреестре | 29934-15 |
Наименование СИ | Регистраторы многоканальные технологические |
Обозначение типа СИ | РМТ59, РМТ69 |
Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
Год регистрации | 2015 |
Срок свидетельства | 24.09.2025 |
МПИ (интервал между поверками) | 3 года - для РМТ 59, РМТ 59Ех, РМТ 59А, РМТ 59М, РМТ 59ЕхМ, РМТ 59АМ, РМТ 69, РМТ 69Ех, РМТ 69А (с индексом заказа А); 4 года - для РМТ 59, РМТ 59Ех, РМТ 59М, РМТ 59ЕхМ, РМТ 59L, РМТ 69, РМТ 69Ех, РМТ 69L (с индексом заказа В); 5 лет - для РМТ 59А, РМТ 59 |
Описание типа | скачать |
Методика поверки | скачать |
Регистраторы многоканальные технологические РМТ 59, РМТ 69 (далее по тексту - РМТ) предназначены для измерения, регистрации и контроля температуры и других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока или активное сопротивление.
Принцип действия РМТ основан на измерении и аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через последовательный интерфейс. На цветном мониторе РМТ и на экране монитора компьютера отображаются результаты измерений в цифровом и графическом видах, а также сведения о режиме работы РМТ. В зависимости от значения измеренного сигнала прибор может осуществлять регулирование значения физической величины за счет управления различными исполнительными устройствами.
РМТ являются микропроцессорными, аналого-цифровыми показывающими и регистрирующими измерительными приборами, которые конфигурируются по типу входного сигнала, диапазонам измеряемой величины и типу шкалы с помощью клавиатуры, по последовательному интерфейсу или с USB Flash card (далее - USB-карта) с сохранением параметров конфигурации при отключении РМТ от сети питания.
РМТ 59 могут иметь от шести до сорока двух, РМТ 59М - шесть или двенадцать, РМТ 59L
- шесть, двенадцать, восемнадцать или двадцать четыре гальванически развязанных каналов измерения и записи различных физических величин; РМТ 59 могут иметь от нуля до сорока восьми, РМТ 59М - от нуля до восьми гальванически развязанных каналов дискретного входа; РМТ 59L могут иметь восемь гальванически развязанных каналов дискретного входа и восемь каналов управления (коммутации) электрическими цепями (реле); шестнадцать каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от нуля до сорока восьми, РМТ 59М - от нуля до шестнадцати каналов управления (коммутации) электрическими цепями (реле); РМТ 59 могут иметь от нуля до восемнадцати каналов токовых выходов. Количество каналов ввода-вывода в РМТ 59, РМТ 59М может быть расширено подключением к внешнему СОМ-порту модулей УСО (серия ЭЛЕМЕР EL-4000) по протоколу MODBUS RTU.
РМТ 69, РМТ 69L могут иметь шесть гальванически развязанных каналов измерения и записи различных физических величин; РМТ 69 могут иметь восемь, РМТ 69L - от нуля до четырех гальванически развязанных каналов дискретного входа; РМТ 69 могут иметь шестнадцать, РМТ 69L - от восьми до шестнадцати каналов управления (коммутации) электрическими цепями (реле)
Измерительные каналы РМТ предназначены для работы с унифицированными входными электрическими сигналами в виде постоянного тока 0+5, 0+20 или 4+20 мА, с термопреобразователями сопротивления (ТС) и преобразователями термоэлектрическими (ТП), а также для измерения напряжения постоянного тока 0+100 мВ, 0+75 мВ и 0+10 В (реализуется только при наличии внешних делителей) и сопротивления постоянного тока до 320 Ом.
РМТ имеют исполнения: общепромышленное (РМТ 59, РМТ 69), облегченный вариант конструктивного исполнения (РМТ 59М, РМТ 59L, РМТ 69L), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (РМТ 59А, РМТ 59АМ, РМТ 69А), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (РМТ 59Ех, РМТ 59ЕхМ, РМТ 69Ех).

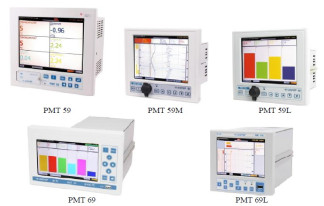

Фотографии общего вида регистраторов многоканальных технологических РМТ 59, РМТ 69 представлены на рисунке 1.
РМТ 69L
Рисунок 1
В РМТ предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в РМТ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия РМТ с компьютером, не оказывает влияния на метрологические характеристики РМТ. Внешнее ПО служит для конфигурирования и получения данных измерений в процессе эксплуатации РМТ. Конфигурирование включает разрешение программирования уставок, установку типа первичного преобразователя, установку нижнего и верхнего пределов диапазона преобразования входного и выходного унифицированного сигнала, возможность установки функции извлечения квадратного корня, установку количества измерений для усреднения, задание сетевого адреса и установку пароля. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии РМТ и возникающих в процессе его работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) | Значение |
Наименование программного обеспечения | ПО «РМТ config» |
Идентификационное наименование ПО | Ver.2.1.0012 |
Номер версии (идентификационный номер) ПО | 1.0012(*) |
Цифровой идентификатор программного обеспечения | не применяется |
Алгоритм вычисления цифрового идентификатора программного обеспечения | отсутствует |
Примечание: () и более поздние версии. |
Таблица 2 - Основные метрологические характеристики РМТ
Измеряемая величина | Диапазон измерений | Пределы допускаемой основной приведенной погрешности у, %, для индекса заказа | Тип первичного преобразователя | В соответствии с ГОСТ | |
А | В | ||||
Температура | -50-+200 °С | ±(0,15 + (*)) | ±(0,25 + (*)) | 50М, 53М, 50П, 46П | 6651-2009 |
±(0,1 + (*)) | ±(0,2 + (*)) | 100М, 100П, Pt100 | |||
-100-+600 °С -200-+600 °С ( ) | ±(0,1 + (*))(**) | ±(0,2 + (*))(**) | 50П, 100П, Pt100 | ||
-50-+1100 °С | ±(0,15 + (*)) | ±(0,25 + (*)) | ТЖК(1) | Р 8.585-2001 | |
-50-+600 °С | ТХК(Ь) | ||||
-50-+1300 °С | ТХА(К) | ||||
0-+1700 °С | ТПП(Я) | ||||
0-+1700 °С | ТПП(Б) | ||||
+300-+1800°С | ТПР(В) | ||||
0-+2500 °С | ТВР(А-1) | ||||
-50-+400 °С | ТМКн(Т) | ||||
-40-+1300 °С | ТНН(К) | ||||
Ток | 0-5 мА | ±(0,1 + (*)) | ±(0,2 + (*)) | с унифицированным выходным сигналом | 26.011-80 |
4-20 мА | ±(0,075 + (*)) | ±(0,15 + (*)) | |||
0-20 мА | |||||
Напряжение | 0-75 мВ 0-100 мВ | ±(0,1 + (*)) | ±(0,2 + (*)) | ||
0-10 В | ±(0,15 + (*)) | ±(0,25 + (*)) | |||
Сопротивле ние | 0-320 Ом | ±(0,1 + (*)) | ±(0,2 + (*)) | ||
Примечания: () Одна единица наименьшего разряда, выраженная в процентах от диапазона измерений. (**) ^ ’ За исключением поддиапазона (-50.200) °С. (***) v ; По отдельному заказу. |
Пределы допускаемой дополнительной погрешности РМТ для конфигурации с ТП, вызванной изменением температуры их свободных концов, °С: ±1 Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С от нормальной плюс 20±5 °С, %: ±0,5у Пределы допускаемой основной погрешности срабатывания сигнализации, %: ±у Пределы допускаемой основной погрешности ПВИ: ±(k| у0|+0,2) %, где: уо - предел основной приведенной погрешности из таблицы 2;
k - коэффициент, равный отношению диапазона измерений к диапазону преобразования ПВИ, при сопротивлении нагрузки Ян = 2 кОм для выхода 0-5 мА и Ян = 0,4 кОм для выходов 0-20 мА, 4-20 мА
Питание РМТ осуществляется:
- от сети переменного тока с частотой, Гц: и напряжением, В: при номинальном напряжении, В:
50±1 от 130 до 249 220;
Питание РМТ 59L, РМТ 69 также может осуществляться:
- от резервного источника питания, В: 220
(для РМТ 59М при наличии входа резервного питания); Питание РМТ 59 также может осуществляться:
- от резервного источника питания, В: от 20 до 30 при номинальном напряжении, В: 24;
- от встроенных аккумуляторов (при наличии блока резервного аккумуляторного питания) в течение 5 мин после отключения источников питания, В: 220 и 24
Потребляемая мощность, В-А, не более для:
- РМТ 59 65;
- РМТ 59М, РМТ 59L, РМТ 69L 40;
- РМТ 69 44 Габаритные размеры и масса соответствуют приведенным в таблице 3.
Таблица 3 - Габаритные размеры и масса
Шифр модификации | Размеры экрана | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
дюйм | мм | передняя панель | монтажная глубина | вырез в щите | ||
РМТ 59 | 10 | 211,2х158,4 | 282х258 | 228 | 231х212 | 9,5 |
15 | 304,1х228,1 | 354х316 | ||||
РМТ 59М | 8 | 170,4х127,8 | 234х206 | 138х138 | 5 | |
10 | 214,6х161,6 | 282х258 | ||||
15 | 304,1х228,1 | 354х316 | ||||
РМТ 59L | 8,4 | 170,4х127,8 | 234х206 | 206,5 | 3,5 | |
РМТ 69 | 7 | 151х90 | 230х151 | 3,3 | ||
РМТ 69L | 5,7 | 115х88 | 152х144 | 2,7 |
Средняя наработка на отказ
(в зависимости от исполнения приборов), ч, не менее: 30000 (60000)
Средний срок службы
(в зависимости от исполнения приборов), лет, не менее: 10 (15)
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха
(в зависимости от исполнения приборов),°С: от плюс 0 до плюс 40,
от минус 10 до плюс 50, от минус 20 до плюс 50, от минус 25 до плюс 50, от 0 до плюс 50;
- относительная влажность при температуре 25 °С (30 °С) и ниже, %, не более 90 (95) Маркировка взрывозащиты [Ехiа]ПС.
наносится на переднюю панель приборов термотрансферным способом, а также на руководства по эксплуатации НКГЖ.411124.002РЭ, НКГЖ.411124.003-10РЭ,
НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, НКГЖ.411124.005РЭ и формуляры -
НКГЖ.411124.002Ф0, НКГЖ.411124.003-10Ф0, НКГЖ.411124.003-20Ф0, НКГЖ.411124.004Ф0, НКГЖ.411124.005Ф0 типографским способом.
Комплектность РМТ приведена в таблице 4.
Таблица 4 - Комплектность
№ п.п | Наименование | Обозначение | Кол-во | Примечание |
1 | Регистратор многоканальный технологический РМТ 59 | НКГЖ.411124.00Х | 1 шт. | Модификация и исполнение в соответствии с заказом |
РМТ 69 | НКГЖ.411124.00Х | 1 шт. | ||
2 | Комплект монтажных частей РМТ 59 | НКГЖ.411911.0ХХ | 1 компл. | |
РМТ 69 | НКГЖ.411911.0ХХ | 1 компл. | ||
3 | Комплект инструмента и принадлежностей РМТ 59 | НКГЖ.411914.0ХХ | 1 компл. | |
РМТ 69 | НКГЖ.411914.0ХХ | 1 компл. | ||
4 | Комплект программного обеспечения РМТ 59 | НКГЖ.411919.0ХХ | 1 компл. | |
РМТ 69 | НКГЖ.411919.0ХХ | 1 компл. | ||
5 | Руководства по эксплуатации: РМТ 59 | НКГЖ.411124.00ХРЭ | 1 экз. | |
РМТ 69 | НКГЖ.411124.00ХРЭ | 1 экз. | ||
6 | Формуляры | |||
РМТ 59 | НКГЖ.411124.00ХФО | 1 экз. | ||
РМТ 69 | НКГЖ.411124.00ХФО | 1 экз. |
осуществляется в соответствии разделами «Методика поверки» Руководств по эксплуатации НКГЖ.411124.002РЭ, НКГЖ.411124.003-10РЭ, НКГЖ.411124.003-20РЭ, НКГЖ.411124.004РЭ, НКГЖ.411124.005РЭ, согласованными ФГУП «ВНИИМС» 08.06.2015 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012»: диапазон воспроизведения сигналов ТС: минус 200+600 °С, ПГ: ±(0,03+0,08) °С; диапазон воспроизведения температуры ТП: минус 210+2500 °С, ПГ: ±(0,3+2,5) °С; диапазон воспроизведения и измерений силы постоянного тока: 0+25 мА, ПГ: ±(10-4I+1) мкА; диапазон воспроизведения и измерений напряжения: минус 10+100 мВ, ПГ: ±(710-5|U| +3) мкВ; диапазон воспроизведения напряжения: 0+12 В, ПГ: ±3 мВ; диапазон измерений напряжения: 0+120 В, ПГ: ±(12,5 • 10-5 • | U | +5) мВ;
- резисторы МЛТ: МЛТ-0,125-470 Ом ±5 %, МЛТ-0,125-1,8 кОм ±5 %.
- мера электрического сопротивления однозначная МС3050: номинальное значение сопротивления: 10 Ом, класс точности: 0,002;
- магазин сопротивлений Р4831: класс точности 0,02;
- компаратор напряжений Р3003: класс точности 0,0005;
- установка для проверки электрической безопасности GPI-745A: напряжение 1500 В, диапа зон выходных напряжений от 100 до 5000 В;
- мегаомметр Ф4102/1-1М: диапазон измерений сопротивления: 0+20000 МОм.
Нормативные и технические документы, устанавливающие требования к регистраторам многоканальным технологическим РМТ 59, РМТ 69
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
ТУ 4226-063-13282997-05 Регистраторы многоканальные технологические РМТ 59, РМТ 69. Технические условия.
