| Номер в госреестре | 29939-19 |
| Наименование СИ | Регистраторы давления автономные |
| Обозначение типа СИ | РДА |
| Изготовитель | Общество с ограниченной ответственностью "Специальные геофизические системы" (ООО "Специальные геофизические системы"), г. Саратов |
| Год регистрации | 2019 |
| Срок свидетельства | 18.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы давления автономные РДА (далее - регистраторы) предназначены для измерений избыточного давления. Область применения - нефтегазодобывающие и нефтеперерабатывающие предприятия, предприятия теплоэнергетики и водоснабжения.
Конструктивно регистраторы представляет собой корпус (литую коробку), в которой смонтированы:
- корпус с тензопреобразователем;
- переходник с антенной;
- пластина с установленной на ней платой преобразователя и экраном.
На экране смонтирован держатель литиевого элемента питания. На корпусе тензопреобразователя смонтирован датчик температуры, представляющий собой кремневый диод, предназначенный для коррекции регистрируемых данных по давлению в зависимости от температуры корпуса тензопреобразователя.
На плате преобразователя установлен переключатель SA1, для отключения батареи и подачи напряжения питания с разъема X1. Разъем X1 служит для подключения регистраторов к ЭВМ с помощью кабеля USB A-B.
Антенна состоит из полимерного кожуха, в который установлен радиомодуль.
Радиомодуль представляет собой смонтированный на печатной плате приемо-передатчик работающий в полосе радиочастот от 2400 до 2483,5 МГц с максимальной эквивалентной изотропно излучаемой мощностью не более 2,5 мВт.
Для защиты от окружающей среды на коробку навинчивается крышка. Пылевлагозащита обеспечивается резиновыми уплотнительным кольцом в крышке и герметиком в резьбовых соединениях.
Для выравнивания давления внутри коробки с давлением окружающего воздуха для РДА исполнений со степенью защиты от окружающей среды IP64 служит вентиляционное устройство.
Принцип действия регистраторов основан на преобразовании тензопреобразователем давления исследуемой среды в напряжение, которое поступает на аналого-цифровой преобразователь. Оцифрованные данные передаются по радиоканалу и сохраняются во внутренней памяти прибора. Преобразование и передача значений давления производится с периодом 1 секунда.
В качестве микросхем памяти используется flash-память, которая позволяет сохранять информацию при выключенных источниках питания. Сохранение данных в память производится с заданным периодом от 1 до 255 секунд. Шаг задания периода сохранения -
1 секунда.
Прием данных в компьютер по радиоканалу осуществляется через адаптер беспроводной
связи.
Настройка регистраторов и чтение состояния внутренней памяти производится по USB-каналу приема-передачи данных.
Регистраторы имеют три исполнения Т1, Т2, Т3, отличающиеся диапазонами рабочими условиями эксплуатации (см. таблица 3).

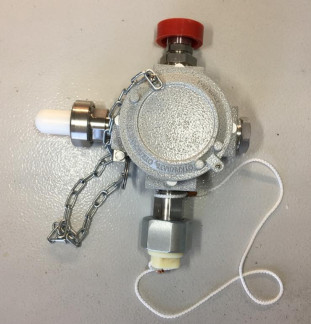

Общий вид регистраторов давления автономных РДА приведен на рисунке 1.
Рисунок 1 - Общий вид регистраторов давления автономных РДА Пломбирование регистраторов не предусмотрено.
Регистраторы имеют встроенное программное обеспечение (ПО).
Программное обеспечение предназначено для программной поддержки прибора и обеспечивает реализацию следующих функций:
- настройка связи прибора с компьютером;
- контроль работоспособности прибора;
- подготовка прибора к работе.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | rda-check.exe |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | c43c256500e572076eb0b1e35fe4f7cc |
| Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | |
Регистраторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «низкий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики регистраторов приведены в таблицах 2-3.
| Наименование характеристики | Значение | |
| Нижний предел измерений избыточного давления, МПа Верхний предел измерений избыточного давления*, МПа | 0,1 1,6; 2,5; 4; 6 | 1,0 10; 16; 25; 40; 60 |
| Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений*, % | ±0,1; ±0,25 | |
| Пределы дополнительной погрешности, вызванной изменениями температуры окружающего воздуха, выраженной в % от верхнего предела измерений не должны превышать: - при изменении температуры окружающей среды в диапазонах от -40 до -20°С включ. Для регистраторов: с значением основной приведенной погрешности 0,1 с значением основной приведенной погрешности 0,25 - при изменении температуры окружающей среды в диапазонах от -20 до +15°С включ. И св. +25 до +50°С для регистраторов: с значением основной приведенной погрешности 0,1 с значением основной приведенной погрешности 0,25 | ±1,1 ±1,25 ±0,1 ±0,25 | |
| Примечание: - конкретное значение характеристики указывается в паспорте | ||
Таблица 3 - Основные технические характеристики регистраторов
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C: для исполнения Т1 для исполнения Т2 для исполнения Т3 - относительная влажность (без конденсации влаги), % - атмосферное давление, кПа | от +5 до +50 от -20 до +50 от -40 до +50 от 20 до 90 от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 2 до 3,6 |
| Потребляемая мощность, мВт, не более | 12 |
| Степень защиты по ГОСТ 14254-15 | IP 64, IP 67 |
| Г абаритные размеры (ДхШхВ), мм, не более | 235x205x85 |
| Масса, кг, не более | 1,8 |
| Период регистрации, с | от 1 до 255 |
| Время хранения информации, лет, не менее | 10 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист руководства по эксплуатации - типографским способом.
Комплектность регистраторов приведена в таблице 4.
| Таблица 4 - Комплектность регистраторов | ||
| Наименование | Обозначение | Кол-во |
| Регистратор давления автономный РДА | КВУФ.416731.042 | 1 шт. |
| Руководство по эксплуатации * | КВУФ.416731.042 РЭ | 1 экз. |
| Паспорт | КВУФ.416731.042 ПС | 1 экз. |
| Руководство оператора ** | 643.12262998.00010-01 34 01 | 1 экз. |
| CD-диск с ПО РДА rda-check.exe ** | 643.12262998.00010-01 | 1 экз. |
| Методика поверки | МП-055/08-2018 | 1 экз. |
| Ниппель | КВУФ.715553.072 | 1 шт. |
| Кабель USB A-B | - | 1 шт. |
| Адаптер Б-USB*** | КВУФ.203127.001 | 1 шт. |
| Ключ 7812-0369 Ц15.хр. ГОСТ 11737-93 (Инбусовый ключ (HEX2) | - | 1 шт. |
| Примечание: * при поставке в одно место комплектуется из расчета 1 шт. на четыре РДА; ** компакт-диск - при поставке в одно место комплектуется из расчета 1 шт. на четыре РДА; *** при поставке в одно место комплектуется из расчета 1 шт. на десять РДА | ||
осуществляется по документу МП-055/08-2018 «Регистраторы давления автономные РДА. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 13.08.2018 г.
Основные средства поверки:
- преобразователи давления ПДЭ-020И (рег. № 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ТУ 4212-004-12262998-11 Регистраторы давления автономные РДА. Технические условия
