| Номер в госреестре | 29981-13 |
| Наименование СИ | Комплексы для измерения количества газа |
| Обозначение типа СИ | КИ-СТГ |
| Изготовитель | Общество с ограниченной ответственностью Энгельское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»), г. Энгельс, Саратовская обл.; ООО Энгельсское ПО "Сигнал", г. Энгельс (срок свидетельства: 04.10.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 30.08.2028 |
| МПИ (интервал между поверками) | 2 года - КИ-СТГ-УС-ХХ; 3 года - КИ-СТГ-ХХ-Г, КИ-СТГ-ХХ-Н; 4 года - КИ-СТГ-ХХ-Б, КИ-СТГ-ХХ-В, КИ-СТГ-ХХ-Д, КИ-СТГ-ХХ-Л, КИ-СТГ-ХХ-О, КИ-СТГ-ХХ-У; 5 лет - КИ-СТГ-ХХ-Е, КИ-СТГ-ХХ-М, КИ-СТГ-ХХ-С, КИ-СТГ-ХХ-П, КИ-СТГ-ХХ-Т; 6 лет - КИ-СТГ-ХХ-Ф, КИ-СТГ-ХХ-Фт |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

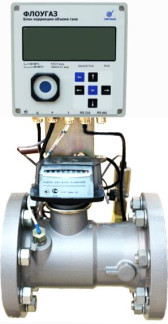

Комплексы для измерения количества газа КИ-СТГ предназначены для измерения рабочего объема природного газа по ГОСТ 5542-87 и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости газа.
Принцип действия комплекса:
- счетчик из состава комплекса измеряет рабочий объем газа;
- корректор из состава комплекса в комплекте с датчиком температуры и датчиком давления измеряет давление и температуру газа в рабочих условиях и приводит рабочий объем газа, измеренный счетчиком, к стандартным условиям (Рс=0,101325 МПа, Тс =293,15 К).
Комплекс состоит из основных серийно выпускаемых средств измерений - функциональных блоков (счетчиков газа, корректоров, преобразователей давления, температуры), внесенных в Госреестр России и объединенных в средство измерений, отвечающее единым требованиям. По требованию заказчика комплексы могут комплектоваться дополнительным средством измерения перепада давления на счетчике.
На комплексах применяются:
1 Счетчики газа
счетчик газа турбинный СТГ (ООО ЭПО «Сигнал») (госреестр №28739-08), счетчик газа ротационный РСГ СИГНАЛ (ООО ЭПО «Сигнал») (Госреестр №41453-09),
счетчик газа мембранный с типоразмерами G10...G100 (фирма «Itron GmbH», «ELSTER GmbH», Германия) (Госреестр №14351-12, №16991-12).
2 Корректоры
блок коррекции объема газа измерительно-вычислительный БК (ООО ЭПО «Сигнал») (Госреестр №48876-12),
датчик комплексный с вычислителем расхода «ГиперФлоу» (НПФ «Вымпел») (Госреестр №15646-08),
корректор объёма газа ЕК (ООО «ЭЛЬСТЕР Г азэлектроника»)
(Госреестр №41978-09, №21123-08),
корректор объёма газа ELCOR (фирма «ЕLGAS», Чехия) (Госреестр №47252-11), корректор объема газа SEVC-D (Corus) (фирма «Itron GmbH», Германия) (Госреестр №50499-12),
корректор объёма газа «Суперфлоу» (ЗАО «СОВТИГАЗ») (Госреестр №43509-09), корректор объёма газа ТС (ООО «ЭЛЬСТЕР Газэлектроника») (Госреестр №47922-11),
вычислитель количества газа ВКГ (ЗАО НПФ «ТЕПЛОКОМ») (Госреестр №31879-11),
корректор объёма газа СПГ ( ЗАО НПФ «ЛОГИКА») (Госреестр №36693-13, №19309-08, №19310-08),
корректор объёма газа температурный «ГЕЛИОС-Т» (ООО «ДЦ ТАИПИТ») (Госреестр №45106-10),
теплоэнергоконтроллер «ТЭКОН» (ИВП «КРЕЙТ») (Госреестр №24849-10), счетчик СТД (ООО НПФ «ДИНФО») (Госреестр №41550-09), вычислитель УВП (СКБ «ПРОМАВТОМАТИКА») (Госреестр №18379-09), блок коррекции объема газа «ФЛОУГАЗ» (ООО ЭПО «Сигнал») (Госреестр №47254-11).
Комплексы с блоком коррекции объема газа измерительно-вычислительным БК -1Ех1Ь11АТ4 X, датчиком комплексным с вычислителем расхода «ГиперФлоу» - 1 ExibsIIAT5 X, корректорами объёма газа ЕК - 1ExibIIBT4, ELCOR - особовзрывобезопасный, SEVC-D - 0ExiaIICT4 X, «Суперфлоу», ТС, блоком коррекции объема газа «ФЛОУГАЗ», являющимися взрывозащищенными, могут устанавливаться непосредственно во взрывоопасной зоне в соответствии с маркировкой взрывозащиты корректора и счетчика.
Комплексы, в состав которых входят вычислитель количества газа ВКГ, корректор объема газа СПГ, корректор объема газа температурный «ГЕЛИОС-Т», теплоэнергоконтроллер ТЭКОН, счетчик СТД, вычислитель УВП предполагают установку корректора вне взрывоопасной зоны и соединение со счетчиками (датчиками) во взрывоопасной зоне через сертифицированные барьеры искробезопасности.
Комплексы обеспечивают индикацию и вывод на внешние устройства измеренных и вычисленных величин, архивирование измерительной информации и нештатных ситуаций.
В зависимости от типа применяемых счетчиков газа и корректоров, комплексы имеют модификации - КИ-СТГ-РС-Х, КИ-СТГ-РС-Х, КИ-СТГ-РС-Х, КИ-СТГ-РС-Х, КИ-СТГ-ТС-Х, КИ-СТГ-ТС-Х, КИ-СТГ-ТС-Х, КИ-СТГ-ТС-Х, КИ-СТГ-МС-Х, КИ-СТГ-МС-Х, КИ-СТГ-МС-Х, КИ-СТГ-МС-Х, КИ-СТГ-МС-Х, КИ-СТГ-МС-Х, отличающиеся между собой диаметром условного прохода, диапазоном измерения объемного расхода, верхним пределом диапазона измерения давления, габаритными и присоединительными размерами.
Конструкцией комплекса предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Функциональные блоки комплексов (корректоры и счетчики) пломбируются в соответствии со схемой пломбирования, пломбами и способами, указанными в технической документации на данные функциональные блоки.
Электрические и пневматические линии соединений функциональных блоков комплекса со средствами измерений опломбированы согласно конструкторской документации предприятия-изготовителя таким образом, чтобы исключить возможность их вскрытия без нарушения пломб.
Доступ к программному обеспечению возможен только через пароль.
| Идентификационное | Номер версии | Цифровой | Другие | Алгоритм |
| наименование | (идентифика | идентификатор | иденти | вычисления |
| программного | ционный | программного | фикаци | цифрового |
| обеспечения | номер) | обеспечения | онные | идентификатора |
| программного | (контрольная | данные | программного | |
| обеспечения | сумма исполняе | обеспечения | ||
| мого кода) | ||||
| 1 | 2 | 3 | 4 | 5 |
| СЯМИ.00040-01 12 01 | 1.01 | АА2С03Б6 | — | CRC-32 |
Сервисное программное обеспечение «КИ-СТГ» не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Защита сервисного программного обеспечения «КИ-СТГ» от преднамеренных и непреднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Т аблица 2
| Наименование параметра | Значение параметра | ||
| Измеряемая среда | КИ-СТГ-ХХ-Б | КИ-СТГ-ХХ-Г | КИ-СТГ-ХХ-Е |
| природный газ по ГОСТ 5542-87 в диапазоне температур (250 < Т, К < 340) | |||
| Диаметр условного прохода, Ду, мм * | от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ | ||
| Максимальный расход, Qmax., м3/ч* | от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ | ||
| Рабочие диапазоны измерения абсолютного или избыточного давления, МПа | от 0,1 до 0,16 от 0,1 до 0,25 от 0,1 до 0,4 от 0,15 до 0,6 от 0,25 до 1 (от 0,1 до 1)** от 0,4 до 1,6 (от 0,16 до 1,6)** | от 0,05 до 0,25 от 0,05 до 0,6 от 0,05 до 1,7 | от 0,08 до 0,2 от 0,1 до 0,5 от 0,15 до 0,75 от 0,2 до 1 от 0,4 до 1,7 |
| Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к стандартным 3 условиям, м | 9999999 9999999 | 999999 | 999999999.99 999999999.99 |
| Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.* | 0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ | |||
| Условия эксплуатации: | ||||
| Температура окружающего воздуха, 0С: | от минус 40 до плюс 60 | от минус 30 до плюс 50 | от минус 30 до плюс 60 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |||
| Относительная влажность окружающего воздуха, % | не более 98 | |||
| Средний срок службы, лет | 12 | 10 | 12 | |
| Наименование параметра | Значение параметра | |||
| Измеряемая среда | КИ-СТГ-ХХ-М | КИ-СТГ-ХХ-С | КИ-СТГ-ХХ-П | |
| природный газ по ГОСТ 5542-87 в диапазоне температур (250 < Т, К < 340) | ||||
| Диаметр условного прохода, Ду, мм * | от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ | |||
| Максимальный расход, Qmax., м3/ч* | от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ | |||
| Рабочие диапазоны измерения абсолютного или избыточного давления, МПа | от 0,08 до 0,52 от 0,2 до 1 от 0,4 до 1,7 | от 0,09 до 1 от 0,72 до 1,7 | Рабочие диапазоны измерения давления-по заказу потребителя | |
| Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к стандартным 3 условиям, м | 99999999,999 99999999,99 | 99999999,9999 99999999,999999 | 99999999 99999999 | |
| Наименование параметра | Значение параметра | |||
| Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.* | КИ-СТГ-ХХ-М | КИ-СТГ-ХХ-С | КИ-СТГ-ХХ-П | |
| 0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ | ||||
| Условия эксплуатации: | ||||
| Температура окружающего 0/-ч воздуха, С: | от минус 25 до плюс 60 | от минус 25 до плюс 55 | от минус 30 до плюс 50 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |||
| Относительная влажность окружающего воздуха, % | не более 98 | не более 95 | ||
| Средний срок службы, лет | 12 | 12 | 10 | |
| Наименование параметра | Значение параметра | |||
| Измеряемая среда | КИ-СТГ-ХХ-Т | КИ-СТГ-ХХ-В | КИ-СТГ-ХХ-Л | |
| природный газ по ГОСТ 5542-87 в диапазоне температур (250 < Т, К < 340) | ||||
| Диаметр условного прохода, Ду, мм * | от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 32 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | ||||
| Максимальный расход, Qmax., м3/ч* | от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 16 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | ||||
| Рабочие диапазоны измерения абсолютного или избыточного давления, МПа | Давление не измеряется | Рабочие диапазоны измерения давления - по заказу потребителя | |||
| Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к 3 стандартным условиям, м | 999999999.99 999999999.99 | 999999999 999999999 | 999999999 999999999 | ||
| Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.* | 0,1; 1,0 - на базе счетчика газа турбинного СТГ; 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ; 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | ||||
| Условия эксплуатации: | |||||
| Температура окружающего 0/-Ч воздуха, С | Счетчик от минус 40 до плюс 60 Корректор от минус 30 до плюс 60 | Счетчик от минус 40 до плюс 60 Вычислитель от минус 10 до плюс 50 | Счетчик от минус 40до плюс 60 Корректор - от минус 10 до плюс 50 | ||
| Атмосферное давление, кПа | от 84 до 106,7 | ||||
| Относительная влажность окружающего воздуха, % | не более 95 | ||||
| Средний срок службы, лет | 12 | 12 | 12 | ||
| Наименование параметра | Значение параметра | ||||
| Измеряемая среда | КИ-СТГ-ХХ-О | КИ-СТГ-ХХ-Н | КИ-СТГ-ХХ-Д | ||
| природный газ по ГОСТ 5542-87 в диапазоне температур (250 < Т, К < 340) | |||||
| Диаметр условного прохода, Ду, мм * | от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 32 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | ||||
| Максимальный расход, Qmax., м3/ч* | от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 16 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | ||||
| Рабочие диапазоны измерения абсолютного или иэбы-точного давления, МПа | Давление не измеряется | Рабочие диапазоны измерения давления - по заказу потребителя | |||
| Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к стандартным 3 условиям, м | 999999999.99 999999999.99 | 999999999 999999999 | 999999999 999999999 | ||
| Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.* | 0,1; 1,0 - на базе счетчика газа турбинного СТГ, 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ, 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | |||
| Условия эксплуатации: | ||||
| Температура окружающего 0/-Ч воздуха, С | от минус 30 до плюс 55 | Счетчик от минус 40 до плюс 60 Вычислитель от минус 10 до плюс 50 | Счетчик от минус40 до плюс 60 Вычислитель от плюс 5 до плюс 50 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |||
| Относительная влажность окружающего воздуха, % | не более 95 | |||
| Средний срок службы, лет, | 15 | 12 | 12 | |
| Наименование параметра | Значение параметра | |||
| Измеряемая среда | КИ-СТГ-ХХ-У | КИ-СТГ-ХХ-Ф | ||
| природный газ по ГОСТ 5542-87 в диапазоне температур (250 < Т, К < 340) | ||||
| Диаметр условного прохода, Ду, мм * | от 50 до 150 - на базе счетчика газа турбинного СТГ, от 40 до 100 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 32 до 100 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | |||
| Максимальный расход, Qmax, м3/ч* | от 100 до 1600 - на базе счетчика газа турбинного СТГ, от 16 до 400 - на базе счетчика газа ротационного РСГ СИГНАЛ, от 16 до 160 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | |||
| Наименование параметра | Значение параметра | |||
| Рабочие диапазоны измерения абсолютного или избыточного давления, МПа | КИ-СТГ-ХХ-У | КИ-СТГ-ХХ-Ф | ||
| Рабочие диапазоны измерения давления - по заказу потребителя | ||||
| Емкость индикаторного устройства: а) при измерении рабочего объема, м3 б) при измерении объема, приведенного к 3 стандартным условиям, м | 999999999.99 999999999.99 | 99999999999.99 99999999999.99 | ||
| Количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп.* | 0,1; 1,0 - на базе счетчика газа турбинного СТГ, 0,1; 1,0 - на базе счетчика газа ротационного РСГ СИГНАЛ, 0,1 - на базе счетчика газа мембранного (фирма «Itron GmbH», «ELSTER GmbH») | |||
| Условия эксплуатации: | ||
| Температура окружающего воздуха, 0С | Счетчик от минус 40 до плюс 60 Вычислитель от плюс 1 до плюс 50 | от минус 40 до плюс 60 |
| Атмосферное давление, кПа | от 84 до 106,7 | |
| Относительная влажность окружающего воздуха, % | не более 98 | |
| Средний срок службы, лет | 12 | |
| * Диаметр условного прохода, максимальный расход, количество газа, соответствующее 1 импульсу магнитного датчика - в зависимости от модификации применяемых счетчиков газа. ** Рабочие диапазоны измерения давления комплексов с блоками коррекции БК варианта исполнения I. | ||
Масса комплекса должна соответствовать значениям, указанным в таблице 4.
Т аблица 4
| Обозначение комплекса | Диаметр условного прохода, Ду,мм | Масса, кг, не более | Габаритные размеры (LхBхH),мм, не более |
| КИ-СТГ-РС-Х | 40 | 8,4 | 190х225х356 |
| КИ-СТГ-РС-Х | 50 | 16 | 311х225х442 |
| КИ-СТГ-РС-Х | 80 | 22 | 435х225х442 |
| КИ-СТГ-РС-Х | 100 | 48 | 633х246х495 |
| КИ-СТГ-ТС-Х | 50 | 8,9 | 150х225х397 |
| КИ-СТГ-ТС-Х | 80 | 12,1 | 240х225х450 |
| КИ-СТГ-ТС-Х | 100 | 26,4 | 300х225х480 |
| КИ-СТГ-ТС-Х | 150 | 55 | 450х285х530 |
| КИ-СТГ-МС-Х | 32 | 10 | 262х396х633 |
| КИ-СТГ-МС-Х | 40 | 10 | 262х405х658 |
| КИ-СТГ-МС-Х | 50 | 16,1 | 289х465х724 |
| КИ-СТГ-МС-Х | 65 | 54,5 | 369х494х680 |
| КИ-СТГ-МС-Х | 80 | 107,5 | 532х894х1145 |
| КИ-СТГ-МС-Х | 100 | 107,5 | 608х571х1170 |
наносится на шильдик методом плоской фотопечати и на титульный лист в верхнем левом углу руководства по эксплуатации типографским способом.
Комплектность комплекса представлена в таблице 5. Т аблица 5
| Обозначение | Наименование | Кол-во | Примечание |
| 1 | 2 | 3 | 4 |
| СЯМИ.407229-478 СП | Комплекс для измерения количества газа КИ-СТГ | 1 | |
| СЯМИ.407229-478 РЭ | Руководство по эксплуатации | 1 | |
| СЯМИ.407229-478 МП | Методика поверки | 1 | |
| Эксплуатационная документация на функциональные блоки | |||
| СЯМИ.00020-01 12 01 | Программное обеспечение для поверки комплекса | 1 | По отдельному заказу |
| Дополнительное оборудование и устройства: | |||
| Измеритель перепада давления на счетчике (стрелочный или индикаторный) | 1 | По отдельному заказу | |
| Монтажный комплект для установки измерителя перепада давления | 1 | ||
| 329 -СБ16 СП | Модуль внешнего питания (без модема или с модемом) | 1 | По отдельному заказу |
| СЯМИ.407221-448Д4 СП | Монтажный комплект для установки счетчика СТГ в трубопроводе | 1 | |
осуществляется по документу СЯМИ 407229-478 МП «Инструкция. ГСИ. Комплексы для измерения количества газа КИ-СТГ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 27 марта 2013г.
- установка поверочная, диапазон воспроизводимых расходов от 0,03 до 1600 м3/ч, порешность ± 0,25 %; ± 0,33 %;
- гигрометр ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 0С до 40 0С, погрешность по температуре ± 2 °С, по влажности ± 5 %;
- барометр-анероид М 67, диапазон измерения от 81130 до 105320 Па, погрешность ± 106 Па;
- манометр МТИ, диапазон измерения от 0 до 2,5 МПа, класс точности 0,6
- цифровой манометр DPI-145, диапазон измерения от 0 до 3,5 МПа, погрешность
±0,025 %;
- секундомер СОС пр-2б-2, диапазон измерения от 0 до 3600 с, класс точности 2;
- магазин сопротивлений МСР-63, диапазон измерения от 0 до 10000 Ом, класс точности 0,05;
- термостат « Термотест-100», диапазон регулирования температуры от минус 30°C до плюс 100 °C, нестабильность поддержания установленной температуры ± 0,01 °C, неоднородность температурного поля в рабочем объёме термостата ± 0,01 °C.
Нормативные и технические документы, устанавливающие требования к комплексам для измерения количества газа КИ-СТГ
ГОСТ 8.618-2006. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
ГОСТ Р 51330.0-99. Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.10-99. Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i.
СЯМИ.407229-478 ТУ. Комплексы для измерения количества газа КИ-СТГ. Технические условия.
Осуществление торговли и товарообменных операций.
