Приборы эталонные Пульсар-01К, 30072-12

Назначение

Приборы эталонные «Пульсар-01К» (далее - приборы) предназначены для поверки вторичных приборов счетчиков объема жидкости, блоков и систем обработки информации, а также для использования при поверке преобразователей расхода (ПР) и трубопоршневых поверочных установок (ТПУ).

Описание

Принцип действия приборов заключается в формировании импульсных и аналоговых сигналов, подаваемых на входы поверяемых объектов, а также в измерении параметров импульсных сигналов, поступающих с поверяемых объектов на его входы. При этом осуществляется:

а)    формирование: высокостабильного импульсного и синусоидального сигнала с заданными параметрами, «пачки» импульсов, сигналов имитации срабатывания детекторов ТПУ, сигналов постоянного тока от 0 до 20 мА, сигнала имитации термосопротивления (ТС);

б)    измерение: частоты и периода следования импульсов, количества импульсов, количества импульсов с учетом долей периода, интервала времени измерения;

в)    индикация измеренных результатов на цифровом индикаторе;

г)    передача измеренных результатов по интерфейсу RS-232 или RS-485 на внешнее устройство.

Прибор представляет собой одноплатную микропроцессорную систему с центральным микроконтроллером. Питание прибора реализовано по импульсной схеме вторичных источников питания.

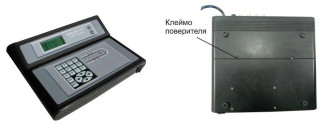

Приборы конструктивно выполнены в малогабаритном приборном корпусе настольного исполнения.

В зависимости от наличия дополнительных режимов работы приборы выпускаются в исполнениях, приведенных в таблице 1.

Область применения приборов - узлы учета нефти и других жидкостей, измерительные и поверочные лаборатории.

Технические характеристики

Параметры формируемого импульсного и синусоидального сигнала с дискретной установкой частоты:

-    установка значения частоты, Гц, с дискретностью 0,1 Гц в диапазоне

от 10 до 12000

от 0,01 до 5,00 50

4,0 ±0,5

от 100 до 100 000 от 0,01 до 5,00 50

два

От 0 до 20 или от 4 до 20

-    установка эффективного значения амплитуды синусоидального сигнала,

В, в диапазоне

-    сопротивление нагрузки для синусоидального сигнала, Ом, не менее

-    амплитуда униполярного импульсного сигнала на нагрузке 1 кОм, В Параметры формируемого синусоидального сигнала с дискретной установкой периода:

-    установка значения периода, мкс, с дискретностью 1 мкс, в диапазоне

-    установка эффективного значения напряжения сигнала, В, в диапазоне

-    сопротивление нагрузки, Ом, не менее Параметры формируемого сигнала постоянного тока:

-    количество независимых каналов

-    диапазон выходного тока, мА

-    дискретность установки значения тока (выбираемое из ряда значение), мкА

-    установка значения тока, мкА, с дискретностью 1 мкА, в диапазоне

1, 10, 100, 1000, 4000

от 0 до 20 1000

5

четырехпроводная

2

0,2; 1; 5

-    сопротивление нагрузки, Ом, не более Параметры формируемого сигнала имитации ТС:

-    количество имитируемых значений сопротивления

-    схема подключения

Параметры формируемого сигнала имитации ТПУ:

-    количество имитируемых детекторов

-    установка длительности срабатывания имитируемых детекторов, с

-    тип имитирующего сигнала - переключение коммутирующего элемента «электронный ключ» (замыкание разомкнутой и размыкание замкнутой группы);

Параметры измерительных каналов для подключения входных импульсных сигналов:

2

от 10 до 12 000 от 0,015 до 12 5,0 ± 0,5

2

2 или 4

от 0 до (107 - 1) от 1 до (107 - 1) от 1 до (ю7 - 1) от 1,00 до 99 999,99

0,01

6

0,1

от 1 до (107 - 1)

от 0,001 до 0,1 от 10-4 до 4200

0,01

± (5 х 10-5)

± 0,05

± (5 х 10-5)

± 0,1 ± 0,002 ± 1

-    количество измерительных каналов

-    диапазон измерения частоты, Гц

-    эффективное значение напряжения сигнала, В

-    входное сопротивление (для постоянного тока), кОм Параметры входных каналов для подключения детекторов ТПУ:

-    количество одновременно подключаемых ТПУ

-    количество подключаемых детекторов для каждой ТПУ

-    тип сигнала от детектора - замыкание (размыкание) коммутирующего элемента «сухой контакт» или «электронный ключ»;

Установка значений параметров:

-    преднабора импульсов «минимум», в диапазоне

-    преднабора импульсов «максимум», в диапазоне

-    количества импульсов в «пачке», в диапазоне

-    коэффициента преобразования ПР, с дискретностью 0,01, в диапазоне

Измерение и вычисление значений параметров, а также их индикация:

-    частоты, с дискретностью, Гц

-    периода - в формате с плавающей запятой, с количеством разрядов

-    текущего расхода через ПР, с дискретностью, м3/ч

-    количества импульсов, в диапазоне

-    количества импульсов с учетом долей периода, с дискретностью, в зависимости от количества импульсов

-    интервала времени, с, с дискретностью 1 мкс, в диапазоне

-    коэффициента преобразования, выставленного на поверяемом вторичном приборе, с дискретностью

Пределы основной погрешности:

-    относительной погрешности установки частоты опорного генератора, %

-    абсолютной погрешности установки частоты импульсного и синусоидального сигнала, Гц

-    относительной погрешности установки периода синусоидального сигнала, %

-    абсолютной погрешности измерения частоты, Гц

-    относительной погрешности измерения периода, %

-    абсолютной погрешности измерения количества импульсов, импульс

-    относительной погрешности измерения количества импульсов с учетом долей периода, %

-    относительной погрешности измерения интервала времени, %

-    приведенной погрешности установки значения тока, %

-    абсолютной погрешности установки значения сопротивления, Ом Пределы дополнительной погрешности от изменения температуры воздуха в рабочем диапазоне температур (от плюс 5 до плюс 40 0С):

± (1 х 10-5) ± 0,02 ± 0,01

-    относительной погрешности установки частоты опорного генератора, %

-    приведенной погрешности установки значения тока, %

-    абсолютной погрешности установки значения сопротивления, Ом Питание прибора осуществляется переменным однофазным током с напряжением от 187 до 242 В, частотой (50 ± 1) Гц.

Потребляемая мощность, ВА, не более Габаритные размеры, мм, не более Масса, кг, не более

15

280 х 40 х 270 1,5 кг 65000 10

плюс 5 до плюс 40 75

Средняя наработка на отказ, часов, не менее Средний срок службы, лет, не менее Условия эксплуатации:

-    температура окружающего воздуха, С,    от

-    относительная влажность воздуха при температуре 30 0С и ниже, %, не более

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель приборов и титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность средств измерений

Комплектность приборов приведена в таблице 3.

Таблица 3. Комплектность приборов

Поверка

осуществляется по документу ПИЛГ.468166.001 И «Инструкция ГСИ. Прибор эталонный «Пульсар-01К». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» в августе 2005 г.

В перечень основного поверочного оборудования входят:

-    частотомер электронный ЧЗ-54, (измерение частоты (10 - 105) Гц, периода (10 - 106) мкс, интервала времени от 0,1 мкс до 100 с, погрешность ОГ не более 1,5 х10-7);

-    счетчик импульсов программный реверсивный Ф5007 (диапазон счета импульсов (1 - 10 ), погрешность не более ±1 имп.);

-    генератор прямоугольных импульсов Г5-54 (диапазон частот (0 - 105) Гц);

-    вольтметр В7-72 (измерение напряжения, тока, сопротивления; класс 0,005);

-    образцовая катушка сопротивления Р331, (100 Ом; класс 0,01);

-    прибор комбинированный Ц4352 (измерение переменного напряжения до 10 В, постоянного тока до 25 мА, сопротивления до 200 Ом; погрешность не более ± 2 %.)

Сведения о методах измерений

Принцип работы приборов приведен в документе «Прибор эталонный «Пульсар-01К». Руководство по эксплуатации ПИЛГ.468166.001 РЭ».

Нормативные и технические документы, устанавливающие требования к приборам эталонным «Пульсар-01К»

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»

Технические условия «Прибор эталонный «Пульсар-01К» ПИЛГ.468166.001 ТУ. «Инструкция ГСИ. Прибор эталонный «Пульсар-01К». Методика поверки» ПИЛГ.468166.001И

Рекомендации к применению

Применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
