Приборы электронные ЦД3, 30226-14

Назначение

Приборы электронные ЦД3 (далее по тексту - приборы электронные) предназначены для измерений отклонения диаметров от номинальных значений глухих, сквозных (в том числе глубоких) отверстий деталей.

Описание

Прибор электронный ЦД3 состоит из измерительного устройства и электронного блока, который может располагаться как непосредственно на измерительном устройстве, так и в отдельном корпусе, соединенном кабелем с измерительным устройством.

Измерительное устройство представляет собой полый стальной цилиндр, диаметр которого близок к диаметру измеряемого отверстия и выполняет функцию базирующего элемента в измеряемом отверстии. За пределы образующей этого цилиндра, через специальные отверстия, выступают контактные наконечники индуктивного преобразователя линейных перемещений.

При помещении измерительного устройства в измеряемое отверстие контактные наконечники входят в соприкосновение с поверхностью измеряемого отверстия, воздействуют на индуктивный преобразователь линейных перемещений, который формирует электрический сигнал, пропорциональный отклонению диаметра измеряемого отверстия от номинального значения. Этот электрический сигнал передается в электронный блок, который преобразовывает его и выдает на своей шкале (или на цифровом дисплее) результат измерения отклонения диметра отверстия в миллиметрах или в микрометрах.

Приборы электронные ЦД3 имеют несколько исполнений:

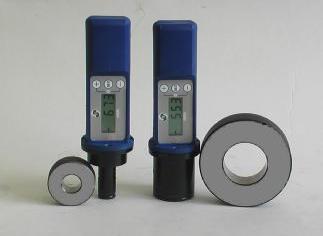

-    исполнения от ЦД3.00.00.000-00 до ЦД3.19.00.000-99 (рис. 1 и 2);

Приборы электронные этих исполнений состоят из измерительного

устройства с одной или несколькими парами контактных наконечников и с одним или несколькими электронными блоками ЦП30П с цифровой индикацией отклонения диаметра измеряемого отверстия от его номинального значения в одном или в нескольких сечениях одновременно, в микрометрах.

-    исполнения от ЦД3.20.00.000-00 до ЦД3.39.00.000-99 (рис. 3);

Приборы электронные этих исполнений состоят из измерительного устройства с одной парой контактных наконечников и с одним электронным блоком ЛП12 со стрелочной индикацией отклонения диаметра измеряемого отверстия от его номинального значения в одном сечении, в микрометрах.

-    исполнения от ЦД3.40.00.000-00 до ЦД3.59.00.000-99 (рис. 4 и 5);

Приборы электронные этих исполнений состоят из одного или нескольких

измерительных устройств с одним или несколькими электронными блоками А35М с цифровой индикацией отклонения диаметров измеряемых отверстий от их номинальных значений в одном или в нескольких сечениях, в микрометрах.

Приборы этих исполнений сортируют измеренные детали на 99 групп по величине отклонений их диаметров от номинального значения, а также определяют отклонение от цилиндричности образующих поверхностей измеренных отверстий в микрометрах.

-    исполнения от ЦД3.60.00.000-00 до ЦД3.79.00.000-99 (рис. 6);

Приборы электронные этих исполнений состоят из одного или двух измерительных устройств с одним электронным блоком ТП3 с цифровой индикацией отклонения диаметров измеряемых отверстий от их номинальных значений в нескольких сечениях, в микрометрах.

Приборы этих исполнений сортируют измеренные детали на 99 групп по степени отклонения их диаметров от номинального значения.

-    исполнения от ЦД3.80.00.000-00 до ЦД3.89.00.000-99 (рис. 7).

Приборы электронные этих исполнений состоят из одного или нескольких измерительных устройств с одним или несколькими электронными блоками ТИ, которые преобразуют аналоговые сигналы от измерительных устройств в цифровую форму для передачи по локальной сети ETHERNET на персональный компьютер для последующей обработки и вывода результатов измерений на монитор.

Приборы этих исполнений способны измерять диаметры глубоких отверстий (внутренние диаметры длинных труб) непрерывно, по всей их длине с цифровым отображением результатов измерений в целых, десятых, сотых и тысячных долях миллиметра.

Диаметры установочных колец, входящих в комплект прибора, определяются в соответствии с документом «Методика выбора диаметров установочных (эталонных) колец, используемых для поверки и контроля работоспособности приборов типа ЦД3».

Программное обеспечение

Приборы электронные ЦД3 исполнений от ЦД3.20.00.000-00 до ЦД3.39.00.000-99 программного обеспечения не имеют.

Приборы электронные ЦД3 исполнений от ЦД3.00.00.000-00 до ЦД3.19.00.000-99; от ЦД3.40.00.000-00 до ЦД3.79.00.000-99 имеют встроенное программное обеспечение (далее - ПО).

Наименование ПО исполнений от ЦД3.00.00.000-00 до ЦД3.19.00.000-99 -CP98_30_g.hex; от ЦД3.40.00.000-00 до ЦД3.59.00.000-99 - A35M.hex; от ТТД3 60 00 000-00 до ТТД3 79 00 000-99 - TP3-01.hex; от ТТД3 80 00 000-00 до ТТД3 99 00 000-99 - TI1v2_01.hex.

Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти электронных блоков ЦП30П, А35М, ТП3.

Встроенные средства для программирования или изменения ПО в этих электронных блоках отсутствуют. ПО электронных приборов типа ЦД3 этих исполнений является метрологически значимым, части которого обеспечивают обработку результатов измерений и отображение результатов измерений на цифровом дисплее.

Приборы электронные ЦД3 исполнений от ЦД3.80.00.000-00 до ЦД3.89.00.000-99 имеют встроенное и внешнее ПО.

Встроенное ПО реализовано аппаратно в электронном блоке типа ТИ1, аналогично ПО описанных выше исполнений и является метрологически значимым.

Внешнее ПО (программа настройки «ЭЛКАМ»), устанавливаемое на персональный компьютер, предусматривает различные экранные формы для отображения в удобном виде значений параметров (текущих и архивных, измеренных и вычисленных) и выполнения контроля.

Таблица 1.

Встроенное ПО не имеет средств перепрограммирования, доступных пользователю и в достаточной мере исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Внешнее ПО не является метрологически значимым, поскольку обеспечивает только отображение данных, поступающих от электронного блока типа ТИ1, без какой либо математической обработки или преобразования.

Недопустимое влияние на метрологически значимое ПО через интерфейс связи отсутствует. ПО не оказывает влияния на метрологические характеристики других средств измерений.

Уровень защиты ПО прибора электронного ЦД3 от преднамеренных и непреднамеренных изменений - «С» в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2._

Знак утверждения типа

Знак утверждения типа наносится на наружную поверхность измерительного устройства и электронного блока методом наклейки и в правом верхнем углу руководства по эксплуатации типографским способом.

Комплектность

Таблица 3.

Поверка

осуществляется в соответствии с документом МП 30226-14 «Приборы электронные ЦД3. Методика поверки», утвержденным ФГУП «ВНИИМС» 13 января 2014 г. Основные средства поверки:

- кольца эталонные серии 355 E (Госреестр №43597-10).

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» руководства по эксплуатации приборов электронных ЦД3.

Нормативные и технические документы, устанавливающие требования к приборам электронным ЦД3

ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм». ЦД3.00.00.000 ТУ «Приборы электронные типа ЦД3. Технические условия».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
