| Номер в госреестре | 30285-16 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | ЦУ 854 |
| Изготовитель | ООО "Энерго-Союз", Беларусь, г. Витебск |
| Год регистрации | 2016 |
| Срок свидетельства | 26.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные ЦУ 854 (в дальнейшем УП) предназначены для измерений и воспроизведения силы переменного тока при поверке измерительных преобразователей переменного тока с диапазоном изменений выходного сигнала от 0 до 5 мА или от 4 до 20 мА, имеющих пределы основной приведенной погрешности ±0,5 % и менее точных, и цифровых и аналоговых показывающих амперметров с диапазоном измерения от 0 до 5 А, имеющих пределы основной приведенной погрешности ±1,0 % и менее точных.
Принцип действия УП основан на аналого-цифровом преобразовании мгновенных значений входных сигналов тока.
Конструктивно УП представляет собой несущую панель из изоляционного материала с размещенными на ней функциональными блоками УП, которые закрыты металлическим корпусом. Несущая панель покрыта декоративной металлической лицевой панелью, на которую нанесена необходимая маркировка.
При помощи металлических уголков корпус вместе с несущей панелью закреплен в кейсе. Кейс закрывается на два замка, имеет ручку для переноски.
На лицевой панели УП размещены органы управления и подключения, зажим защитного заземления, предохранители, переключатель кнопочный ПИТАНИЕ УП, три отсчетных устройства для индикации входных, выходных сигналов и погрешности поверяемого прибора, розетка разъема типа РП14-16 для внешних подключений, розетка для подключения кабеля сетевого питания.
Три встроенных отсчетных устройства позволяют контролировать:
входные сигналы, подаваемые на поверяемый прибор;
выходные сигналы поверяемого прибора;
приведенную погрешность поверяемого прибора в процентах и ее знак.

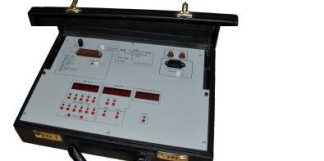

Внешний вид УП представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Внутреннее программное обеспечение предназначено для согласования взаимодействия узлов и блоков входящих в состав установки и реализации всех потребительских функций описанных в руководстве по эксплуатации.
Идентификационные данные программного обеспечения ЦУ 854 представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | Карта настройки 24_I_2 | Управляющая программа PLANTIU | АЦП/ЦАП aru |
| Номер версии (идентификационный номер) ПО | 1.2 | 1.2 | 1.0 |
| Цифровой идентификатор ПО | 89F09B288626E3264 75C695F3A41186D | 316CAAE17FE0EB5E27 4E7AFF5F925E61 | 9C2F1A0F5AE33BF2 0F798FA94C2F42D |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | MD5 | ||
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик установок.
Таблица 2 - Основные метрологические характеристики
| Наименование | Значение |
| Диапазоны выходного сигнала источника переменного тока, А | 0 - 0,5; 0 - 1,0; 0 - 2,5; 0 - 5,0 |
| Фиксированные значения выходного сигнала источника (от верхнего значения диапазона), % | 0, 20, 40, 60, 80, 100 |
| Пределы допускаемой приведенной погрешности измерений действующего значения силы переменного тока, % | ±0,15 |
Таблица 3 - Основные технические характеристики
| Питание УП осуществляется при частоте 50 Гц от однофазной сети переменного тока, В | 220 |
| Мощность, потребляемая от сети питания, не более, В-А | 50 |
| Габаритные размеры, мм, не более -высота - ширина - длина | 110 455 395 |
| Масса, кг, не более | 8 |
| Средняя наработка на отказ, ч | 10000 |
| Среднее время восстановления работоспособного состояния, ч | 12 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: 0 /'Ч температура окружающего воздуха, С относительная влажность, при температуре 250 С до, % | от +5 до +40 90 |
наносится на лицевую панель УП фотохимическим способом, а также на титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплект поставки УП приведен в таблице 4. Таблица 4
| Обозначение | Наименование | Количество |
| УИМЯ.411600.028 | Установка поверочная ЦУ 854 | 1 |
| УИМЯ.640503.017 | Шнур сетевой | 1 |
| УИМЯ.640503.010 | Шнур ПП-1 | 1 |
| УИМЯ.640503.008 | Шнур 1111-3 | 1 |
| УИМЯ.640503.015 | Шнур ПП-5 | 1 |
| УИМЯ.411600.028 ПС | Паспорт | 1 |
| УИМЯ.411600.028 РЭ | Руководство по эксплуатации | 1 |
| МП.ВТ.117-2005 | Методика поверки | 1 |
Примечание - Шнур ПП-1 используется для поверки измерительных преобразователей, шнур 1111-3 используется для поверки УП и цифровых амперметров, шнур ПП-5 используется для поверки аналоговых амперметров
осуществляется по документу МП.ВТ.117-2005 «Установки поверочные ЦУ 854, ЦУ 855 Методика поверки», согласованному РУП «Витебский ЦСМС» 27.04.2005 г.
Эталонные средства поверки:
Установка поверочная полуавтоматическая универсальная УППУ-1М (регистрационный номер в Федеральном информационном фонде 5929-77);
Калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде 7499-79);
Мегаомметр Е6-16 (регистрационный номер в Федеральном информационном фонде 4415
03).
Знак поверки наносится в виде наклейки на лицевую панель установки.
приведены в документе «Установки поверочные ЦУ 854, ЦУ 855. Руководство по эксплуатации. УИМЯ.411600.028 РЭ».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот 110-1 до 1106 Гц. ТУ РБ 300521831.028-2005 Установка поверочная ЦУ 854. Технические условия
