Хроматографы жидкостные Люмахром, 30350-12

Назначение

Хроматографы жидкостные «Люмахром» предназначены для измерения содержания различных компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии в изократическом и градиентом режимах.

Описание

Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы фотометрическим и/или флуориметрическим методами. Выходными сигналами хроматографа являются время удерживания и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.

Хроматографы представляют собой модульные изделия, включающие в себя следующие основные блоки: насос (насосы), дозатор петлевого типа и детекторы - спектрофотометрический с переменной длиной волны (далее - спектрофотометрический), флуориметрический фильтровый (далее - флуориметрический детектор) и спектрофлуориметрический сканирующий (далее - спектрофлуориметрический детектор). Флуориметрический детектор выпускается в двух исполнениях, отличающихся габаритными размерами и внутренней компоновкой узлов. По заказу потребителя хроматографы могут дополнительно комплектоваться вспомогательными устройствами (термостат колонок, смеситель для подвижной фазы).

Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.

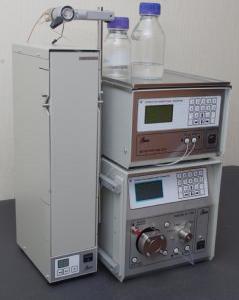

Внешний вид хроматографов «Люмахром» со спектрофотометрическим детектором и термостатом колонок приведен на рис. 1.

Программное обеспечение

Хроматографы оснащены автономным ПО для управляющего компьютера, которое управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные

К метрологически значимой части ПО «МультиХром» относится исполняемый файл rsd.exe. К метрологически значимой части ПО «ПикЭксперт» относится файл PXCalc.dll. Метрологически значимая часть ПО выполняет следующие функции:

-    сбор и обработка данных, поступающих с детекторов хроматографа;

-    создание и хранение файлов методов измерений и файлов хроматограмм;

-    градуировка хроматографа и вычисление результатов измерений;

-    сохранение результатов измерений на жестком диске персонального компьютера;

-    создание отчетов по результатам измерений.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.

Технические характеристики

Спектрофотометрический детектор «Люмахром СФД 3220»

Рабочий спектральный диапазон, нм    от 190 до 360

Пределы допускаемой абсолютной погрешности установки длины волны, нм    ± 5

Предел детектирования антрацена (длина волны 252 нм), нг/см3, не более    1 Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), %

по времени удерживания    1,5 по площади пика    2 Пределы допускаемого значения относительного изменения выходного сигнала (площадь пика) за 4 ч непрерывной работы, %    ± 5 Габаритные размеры (ДхШхВ), мм, не более: 270х420х190 Масса, кг, не более    9,5 Потребляемая мощность, В-А, не более    50

Флуориметрические фильтровые детекторы «Люмахром ФЛД 2410 Флюорат-02-2М» и «Люмахром ФЛД 2420 Флюорат-02-4М»

Рабочий спектральный диапазон, нм: по возбуждению по регистрации

от 250 до 650 от 250 до 650

2

Предел детектирования антрацена (возбуждение - от 260 до 280 нм, регистрация - от 380 до 500 нм), нг/см3, не более

Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), % по времени удерживания по площади пика

Пределы допускаемого значения относительного изменения выходного сиг

нала (площадь пика) за 4 ч непрерывной работы, %    ± 8 Г абаритные размеры (ДхШхВ), мм, не более

«Люмахром ФЛД 2410 Флюорат-02-2М»    325х300х125

«Люмахром ФЛД 2420 Флюорат-02-4М»    305х320х110 Масса, кг, не более

«Люмахром ФЛД 2410 Флюорат-02-2М»    9,5

«Люмахром ФЛД 2420 Флюорат-02-4М»    9,0

Потребляемая мощность, Вт, не более    36

Спектрофлуориметрический детектор «Люмахром СФЛД 2310 Флюорат-02-Панорама»

Рабочий спектральный диапазон, нм: по возбуждению по регистрации

от 210 до 670 от 210 до 670 ± 3

0,5

Пределы допускаемой абсолютной погрешности установки длины волны, нм Предел детектирования антрацена (возбуждение - 250 нм, регистрация 400 нм), нг/см3, не более

Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала (п =5), % по времени удерживания по площади пика

1,5

4

± 8

400х 350х160 13 40

Пределы допускаемого значения относительного изменения площади пика за

4 ч непрерывной работы, %

Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более

Потребляемая мощность, В-А, не более

Насос «Люмахром Н 1730»

Диапазон расхода элюента, мм3/мин    от 10 до 1000

Габаритные размеры (ДхШхВ), мм, не более    270х490х290

Масса, кг, не более    16

Потребляемая мощность, В-А, не более    50

Условия эксплуатации:

-    температура окружающего воздуха, °C    от 10 до 35

-    относительная влажность (при 25 °C), %, не более    80

-    атмосферное давление, кПа    от 84 до 106,7 Средняя наработка на отказ, ч, не менее    2500 Средний срок службы, лет, не менее    5

Знак утверждения типа

наносится на лицевую панель каждого блока хроматографов и титульный лист Руководства по эксплуатации методом компьютерной графики.

Комплектность

Поверка

осуществляется по документу «МП-242-1428-2012. Хроматографы жидкостные «Люмахром». Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 05.10.2012 года.

Основные средства поверки: государственный стандартный образец состава раствора антрацена в ацетонитриле ГСО 8749-2006 (массовая концентрация от 0,19 до 0,21 мг/см3, границы относительной погрешности (доверительная вероятность Р = 0,95) ± 2 %.

Сведения о методах измерений

Приведены в документе «Хроматографы Люмахром. Руководство по эксплуатации» и следующих методиках измерений:

ГОСТ Р 51310-99 Вода питьевая. Метод определения содержания бенз(а)пирена ГОСТ Р 52730-2007 Вода питьевая. Методы определения содержания 2,4-Д ГОСТ Р 53093-2008 Зерно и продукты его переработки, комбикорма. Определение содержания зеараленона методом высокоэффективной жидкостной хроматографии

ПНД Ф 14.1:2:4.186-02 (издание 2010 года) Методика измерений массовой концентрации бенз(а)пирена в пробах природных, питьевых (в том числе расфасованных в емкости) и сточных вод методом высокоэффективной жидкостной хроматографии с флуориметрическим детектированием с использованием жидкостного хроматографа «Люмахром»

ПНД Ф 14.1:2:4.267-2012 Количественный химический анализ вод. Методика измерений массовой концентрации формальдегида в пробах питьевых (в том числе расфасованных в емкости), природных и сточных вод методом высокоэффективной жидкостной хроматографии с фотометрическим детектированием с использованием жидкостного хроматографа «Люма-хром»

ФР.1.31.2008.04456 Методика выполнения измерений массовой концентрации бенз(а)пирена в атмосферном воздухе и в воздухе рабочей зоны методом высокоэффективной жидкостной хроматографии с использованием жидкостного хроматографа «Люмахром» с флуориметрическим детектированием

ФР.1.31.2009.06117 Продукты пищевые и продовольственное сырье, биологически активные добавки. Методика выполнения измерений массовой доли бенз(а)пирена методом ВЭЖХ с флуориметрическим детектированием с использованием жидкостного хроматографа «Люмахром»

ФР.1.31.2007.03577 Продовольственное зерно, мукомольно-крупяные изделия, комбикорма и сырье для их производства. Методика измерений массовой доли дезоксиниваленола методом ВЭЖХ с использованием жидкостного хроматографа «Люмахром»

ФР.1.31.2009.06183 Методика выполнения измерений массовой доли меламина в пищевых продуктах и сырье для их производства методом ВЭЖХ со спектрофотометрическим детектированием с использованием жидкостного хроматографа «Люмахром»

ФР.1.31.2009.06616 Плодоовощная продукция, биологически активные добавки. Методика измерений массовой доли патулина методом высокоэффективной жидкостной хроматографии с фотометрическим детектированием с использованием жидкостного хроматографа «Люмахром»

Нормативные и технические документы, устанавливающие требования к хроматографам жидкостным «Люмахром»

ТУ 4215-329-20506233-2005 «Хроматографы жидкостные «Люмахром». Технические условия».

Рекомендации к применению

при осуществлении ветеринарной деятельности, при осуществлении деятельности в области охраны окружающей среды, при осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях, при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
