Прессы для испытаний на сжатие МП-1000 Щелкунчик, 30384-12

Назначение

Прессы для испытаний на сжатие МП-1000 «Щелкунчик» (далее - прессы) предназначены для измерений силы при проведении механических испытаний образцов бетонов на сжатие.

Описание

Принцип действия прессов основан на преобразовании давления в гидроцилиндре, пропорционального измеряемой силе, в электрический сигнал с последующей его обработкой.

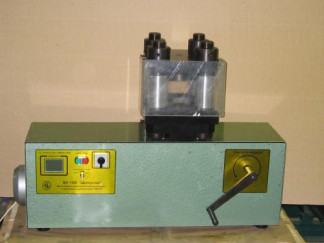

Прессы состоят из нагружающего устройства с плунжерным гидроцилиндром, насосной установки, системы быстрого подвода и системы управления, которые обеспечивают измерения силы при сжатии образцов испытуемых материалов. Система быстрого подвода состоит из одноцилиндрового насоса с ручным приводом и предназначена для быстрого перемещения плунжера. Система управления состоит из силоизмерителя, датчиков концевых, блока обработки и индикации с программным обеспечением для обработки измерительной информации, управления нагружающим устройством и вывода результатов измерений на жидкокристаллический индикатор.

Системы управления и быстрого подвода размещены в едином корпусе, на котором установлено нагружающее устройство.

Корпус пресса опирается на виброопоры.

Программное обеспечение

В прессах имеется встроенное программное обеспечение (далее - ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.

Идентификация программы: после включения на экране отображается версия программного обеспечения, и пресс переходит в рабочий режим.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений, кН..........................................................от 10 до 1000

Предел допускаемой относительной погрешности измерений силы при прямом ходе*, %, не более:

-    в диапазоне измерений от 10 до 100 кН вкл............................................ ± 5

-    в диапазоне измерений от 100 до 1000 кН вкл......................................... ± 1

* Характеристики приведены для нормальных условий по ГОСТ 15150-69

Длина рабочего пространства, мм, не менее..............................................130

Ширина рабочего пространства, мм, не менее...........................................110

Высота рабочего пространства, мм, не менее........................................... 105

Электрическое питание от сети переменного тока:

-    напряжение, В.....................................................................от 205 до 240

-    частота, Гц........................................................................... от 49 до 51

Потребляемая мощность, Вт, не более.....................................................600

Габаритные размеры (длина, ширина, высота), мм, не более............ 950, 700, 450

Масса, кг, не более............................................................................195

Вероятность безотказной работы за 1000 ч...............................................0,8

Знак утверждения типа

Знак утверждения типа наноситься на табличку на передней панели корпуса пресса методом фотохимпечатания и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

1.    Пресс для испытаний на сжатие МП-1000 «Щелкунчик» - 1 шт.

2.    Руководство по эксплуатации 032.00-00.000ПС - 1 экз.

3.    Методика поверки МП 2301-239-2012 - 1 экз.

Поверка

осуществляется по методике МП 2301-239-2012 «Прессы для испытаний на сжатие МП-1000 «Щелкунчик». Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 01.08.2012 г.

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности

5 = 0,24 %.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Прессы для испытаний на сжатие МП-1000 «Щелкунчик». Руководство по эксплуатации 032.00-00.000ПС».

Нормативные и технические документы, устанавливающие требования к прессам для испытаний на сжатие МП-1000 «Щелкунчик»

1.    ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, изгиб. Общие технические требования.

2.    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

3.    ТУ 4271-032-17690167-2012 Прессы для испытаний на сжатие МП-1000 «Щелкунчик». Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
