Государственный реестр средств измерений

Преобразователи электропневматические аналоговые АСТРА-ЭП, 30415-12

30415-12
Для преобразования унифицированного электрического аналогового сигнала в пневматический унифицированный аналоговый сигнал. Область применения: системы автоматического контроля, регулирования и управления технологическими процессами в химической, нефтехимической, газовой и других отраслях промышленности
Документы
Карточка СИ
Номер в госреестре 30415-12
Наименование СИ Преобразователи электропневматические аналоговые
Обозначение типа СИ АСТРА-ЭП
Изготовитель ООО инженерная фирма "МИАС", г.Воронеж
Год регистрации 2012
Срок свидетельства 26.03.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Преобразователи электропневматические аналоговые АСТРА-ЭП (далее - преобразователи) предназначены для преобразования силы постоянного тока в давление газа.

Описание

Принцип действия: токовый сигнал поступает на аналого-цифровой преобразователь (АЦП) микроконтроллера, где он преобразуется в цифровой код. Микроконтроллер выполняет функцию цифрового регулятора, для которого цифровой код токового сигнала является задающим воздействием. На второй вход АЦП микроконтроллера поступает электрический сигнал с выхода тензорезистивного датчика давления, который является регулируемой величиной. Управляющий код цифрового регулятора преобразуется в электрическое напряжение, которое затем подается на пьезокерамическую пластинку, соединенную с заслонкой преобразователя типа “сопло-заслонка”.

Давление поступает на повторитель-усилитель мощности по расходу, выход которого соединен с выходным штуцером преобразователя, а также с входом тензорезистивного датчика давления. Электрическое питание осуществляется от входного сигнала.

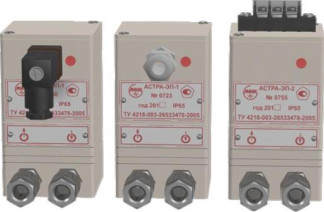

Преобразователи выпускаются в исполнениях, приведенных в таблице 1.

Таблица 1

Исполнения

Обозначение

Соединения с внешними электрическими линиями

Соединения с внешними пневматическими линиями

Клеммная колодка

Разъём DIN 43650

Кабельный

ввод

Медная, полиэтиленовая трубка Dy=4 мм

Медная, полиэтиленовая трубка Бу=6 мм

1

2

3

4

5

6

7

АСТРА-ЭП-100-Х-

МС3.222.000

+

+

АС ТРА-ЭП- 101-Х

МС3.222.000-01

+

+

АСТРА-ЭП-102-Х

МС3.222.000-02

+

+

АСТРА-ЭП-110-Х

МС3.222.000-03

+

+

АСТРА-ЭП-111-Х

МС3.222.000-04

+

+

АСТРА-ЭП-112-Х

МС3.222.000.05

+

+

АСТРА-ЭП-200-Х

МС3.222.001

+

+

АСТРА-ЭП-201-Х

МС3.222.001-01

+

+

АСТРА-ЭП-202-Х

МС3.222.001-02

+

+

АСТРА-ЭП-210-Х

МС3.222.001-03

+

+

1

2

3

4

5

6

7

АСТРА-ЭП-211-Х

МС3.222.001-04

+

+

АСТРА-ЭП-212-Х

МС3.222.001-05

+

+

АС ТРА-ЭП-Вн-100-Х

МС3.222.002

+

+

АСТРА-ЭП-Вн-110-Х

МС3.222.002-01

+

+

АСТРА-ЭП-Вн-200-Х

МС3.222.002-02

+

+

АСТРА-ЭП-Вн-210-Х

МС3.222.002-03

+

+

АСТРА-ЭП-Вн-100-Г-Х

МС3.222.004

+

*)

Примечание - *) Пневматическое подключение исполнения АСТРА-ЭП-Вн-100-Г-Х осуществляется через два отверстия с резьбой К1/4 (Питание и Выход) и два отверстия с резьбой К1/8 (Сброс).

Структура условного обозначения преобразователей приведена на рисунке 1.

АСТРА-ЭП- Х- Х Х Х -Х -Х

Вид взрывозащиты

Вн | |

1ExdIICT5

Не взрывозащищённый

Выходной пневматический сигнал

1 |

от 20 до 100 кПа (от 0,2 до 1,0 кгс/см )

2 |

от 40 до 200 кПа (от 0,4 до 2,0 кг^м2)

|

Соединение с пневматическими линиями

0

Медная, полиэтиленовая трубка Dу = 4 мм

1

Медная, полиэтиленовая трубка Dу = 6 мм

Соединение с электрическими линиями

0

PG9, для взрывозащищенного 20А2F

1

Разъём DIN 43650 С

2

Клеммная колодка М3

Газ в пневматической системе

Г

Природный газ

Воздух

Единицы измерения пневматического сигнала

КП

кПа

КГ

кгс/см2

Рисунок 1

Взрывозащищенные преобразователи имеют уровень взрывозащиты «взрывобезопасный», маркировку 1ExdIICT5 по ГОСТ Р 51330.0-99 и взрывозащиту вида «взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99.

Программное обеспечение

Программное обеспечение (далее ПО) преобразователя состоит из встроенного ПО «ПО АСТРА-ЭП» и автономного сервисного ПО «ServEPC».

ПО «ПО АСТРА-ЭП» является метрологически значимым и предназначено для сбора, обработки, передачи измеренных данных и реализации функции цифрового регулятора.

ПО «ServEPC» предназначено для настройки преобразователя и идентификации ПО «ПО АСТРА-ЭП».

Идентификационные данные ПО«ПО АСТРА-ЭП» отражены в таблице 2.

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления цифрового идентификатора программного обеспечения

ПО АСТРА-ЭП

-

2.1

1005ВЕЕ3Н

Суммирование

байтов

Защита программного обеспечения преобразователя от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Технические характеристики

Диапазон изменения входного сигнала - от 4 до 20 мА.

Диапазоны изменения давления, в зависимости от исполнения, приведены в таблице 2. аблица 2

Исполнение

Диапазоны изменения давления, кПа (кгс/см )

АСТРА-ЭП-1ХХ-КП (КГ) АСТРА-ЭП-Вн-1 Х0-КП (КГ) АСТРА-ЭП-Вн- 100-Г-КП (КГ)

От 20 до 100 (от 0,2 до 1,0)

АСТРА-ЭП-2ХХ-КП (КГ) АСТРА-ЭП-Вн-2Х0-КП (КГ)

От 40 до 200 (от 0,4 до 2,0)

Пределы допускаемой основной приведенной погрешности преобразователя от диапазона изменения давления ± 0,5 %.

Пределы допускаемой приведенной дополнительной погрешности преобразователя, вызванной изменением температуры окружающего воздуха от нормальной, в пределах рабочего диапазона (от минус 40 до плюс 50 °С) на каждые 10 °С не превышает ± 0,45 %.

Время установления выходного сигнала при скачкообразном изменении входного сигнала, не более 15 с.

Размах пульсаций выходного сигнала не превышает 0,25 %.

Расход газа на выходе преобразователя - не менее 32 л/мин.

Расход газа питания, приведенный к условиям: температуре 20 °С и давлении 101 кПа, в установившемся режиме - не более 1,6 л/мин.

Степень защиты IP65 по ГОСТ 14254-96.

Средняя наработка на отказ не менее 50000 ч.

Полный средний срок службы не менее 10 лет.

Габаритные размеры указаны в таблице 3 Таблица 3

Исполнения

Габаритные размеры, мм, не более

АСТРА-ЭП- 100-Х

50х70х90

АСТРА-ЭП- 101-Х

50х70х90

АСТРА-ЭП- 102-Х

50х65х105

АСТРА-ЭП- 110-Х

50х70х90

АСТРА-ЭП- 111-Х

АСТРА-ЭП-112-Х

50х65х105

АСТРА-ЭП-200-Х

50х70х90

АСТРА-ЭП-201-Х

АСТРА-ЭП-202-Х

50х65х105

АСТРА-ЭП-210-Х

50х70х90

АСТРА-ЭП-211-Х

АСТРА-ЭП-212-Х

50х65х105

АС ТРА-ЭП-Вн-100-Х

115х78х127,5

АСТРА-ЭП-Вн-110-Х

АСТРА-ЭП-Вн-200-Х

АСТРА-ЭП-Вн-210-Х

АС ТРА-ЭП-Вн-100-Г-Х

107,5х78х137

Масса преобразователей указана в таблице 4. Таблица 4

Исполнения

Масса, мм, не более

АСТРА-ЭП-ХХХ-Х

0,5

АСТРА-ЭП-Вн-ХХХ-Х

АСТРА-ЭП-Вн-ХХХ-Г-Х

1,5

У словия эксплуатации преобразователей указаны в таблице 5. Таблица 5

Наименование параметра

Значение параметра

Температура окружающего воздуха, °С

От минус 40 до плюс 50

Относительная влажность при температуре 35 °С и более низких температурах без конденсации влаги; %

до 95 %

Атмосферное давление, кПа

От 86,0 до 106,7 кПа

Давление газа в системе питания, кПа АСТРА-ЭП-1ХХ-Х

АСТРА-ЭП-Вн-1 ХХ-Х, АСТРА-ЭП-Вн- 100-Г-Х

АСТРА-ЭП-2ХХ-Х-Х

АСТРА-ЭП-Вн-2ХХ-Х-Х

Вибрация

-    частота, Гц

-    амплитуда смещения, мм

От 140 до 600 От 240 до 600

От 5 до 35 0,350

Знак утверждения типа

Наносится на маркировочную табличку передней панели преобразователей методом металлофото, на титульные листы эксплуатационных документов - типографским способом.

Обозначение

Наименование

Количе

ство

Исполнения

-

0

0

-

П

-

<

Рч

н

С

<

-

01

-

П

О

-

<

Н

С

<

-

2

0

-

П

О

-

<

Н

С

<

X

-

0

-

П

О

-

<

Н

С

<

X

-

-

П

О

-

<

Н

С

<

X

-

2

-

П

О

-

<

Н

С

<

X

-

0

0

2

-

П

О

-

<

Н

С

<

X

-

01

2

-

П

-

<

Н

С

<

X

-

2

0

2

-

П

-

<

Н

С

<

X

-

0

21

-

П

О

-

<

Рч

Н

С

<

X

-

21

-

П

-

<

Рч

Н

С

<

X

-

2

21

-

П

О

-

<

Рч

Н

С

<

X

-

0

0

-

PQ

-

с

-

<

Рч

н

С

<

0

-

со

-

С

-

<

Рч

н

С

<

X

-

0

0

2

-

PQ

-

с

-

<

Рч

н

С

<

X

-

0

21

-

PQ

-

с

-

<

Рч

н

С

<

АСТРА-ЭП-Вн- 100-Г-Х

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Сборочные единицы

МС3.222.000

Преобразователь

1 шт.

+

МС3.222.000-01

Преобразователь

1 шт.

+

МС3.222.000-02

Преобразователь

1 шт.

+

МС3.222.000-03

Преобразователь

1 шт.

+

МС3.222.000-04

Преобразователь

1 шт.

+

МС3.222.000-05

Преобразователь

1 шт.

+

МС3.222.001

Преобразователь

1 шт.

+

МС3.222.001-01

Преобразователь

1 шт.

+

МС3.222.001-02

Преобразователь

1 шт.

+

МС3.222.001-03

Преобразователь

1 шт.

+

МС3.222.001-04

Преобразователь

1 шт.

+

МС3.222.001-05

Преобразователь

1 шт.

+

МС3.222.002

Преобразователь

1 шт.

+

МС3.222.002-01

Преобразователь

1 шт.

+

МС3.222.002-02

Преобразователь

1 шт.

+

МС3.222.002-03

Преобразователь

1 шт.

+

МС3.222.004

Преобразователь

1 шт.

+

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Комплект монтажных частей

МС8.093.010

Кронштейн

1 шт.

+

+

+

+

+

+

+

+

МС8.093.010-01

Кронштейн

1 шт.

+

+

+

+

МС8.093.009

Кронштейн

1 шт.

+

+

+

+

МС8.667.018

Скоба

1 шт.

+

+

+

+

ГОСТ 17473-80

Винт В. М4^х8.36.016

2 шт.

+

+

+

+

+

+

+

+

+

+

+

+

ГОСТ 17473-80

Винт В. М4^х10.36.016

3 шт.

+

+

+

+

ГОСТ 6402-70

Шайба 4.65Г.019

2 шт.

+

+

+

+

+

+

+

+

+

+

+

+

ГОСТ 6402-70

Шайба 4.65Г.019

3 шт.

+

+

+

+

ГОСТ 11371-78

Шайба 4.04.016

2 шт.

+

+

+

+

+

+

+

+

+

+

+

+

ГОСТ 11371-78

Шайба 5.04.016

2 шт.

+

+

+

+

ГОСТ 6402-70

Шайба 5.65Г.019

2 шт.

+

+

+

+

ГОСТ 5927-70

Г айка М5 -6H.016

2 шт.

+

+

+

+

Camozzi

Гайка Мод. 1303 8-1/8

2 шт.

+

+

+

+

+

+

+

+

Camozzi

Гильза Мод. 1320 6

2 шт.

+

+

+

+

+

+

+

+

Camozzi

Наконечник Мод. 1310 8

2 шт.

+

+

+

+

+

+

+

+

Camozzi

Гайка Мод. 1303 6-1/8

2 шт.

+

+

+

+

+

+

+

+

Camozzi

Гильза Мод. 1320 4

2 шт.

+

+

+

+

+

+

+

+

Camozzi

Наконечник Мод. 1310 6

2 шт.

+

+

+

+

+

+

+

+

Hirschmann

Розетка GDSN 207

1 шт.

+

+

+

+

Hirschmann

Прокладка GDSN 307-4NBR

1 шт.

+

+

+

+

Комплект инструментов

и принадлежностей

МС8.632.006

Заглушка

1 шт.

+

Документация

МС3.222.000 РЭ

Руководство

1 экз.

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

по эксплуатации

МС3.222.000 ПС

Паспорт

1 экз.

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

МС3.222.000 МП

Методика поверки

1 экз.

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

+

Примечание - Допускается прилагать руководство по эксплуатации и методику поверки по ляемых в один адрес

экз. на партию от 2 до 10 преобразователей, постав-

Лист №8 Всего листов 9

Лист №7 Всего листов 9

Поверка

осуществляется в соответствии с документом по поверке «Преобразователи электропневма-тические аналоговые АСТРА-ЭП. Методика поверки. МС3.222.000 МП».

Перечень основных средств поверки (эталонов): калибратор-измеритель нормированных сигналов ЗМ3001, ВПИ 25 мА, ± (0,02 % измеряемого тока +2 ед. мл. р.), разрешающая способность 1 мкА; комплекс для измерения давления цифровой ИПДЦ, от 0 до 250 кПа, ±0,06 %.

Сведения о методах измерений

Метод измерений изложен в руководстве по эксплуатации МС3.222.000 РЭ «Руководство по эксплуатации. Преобразователь электропневматический аналоговый АСТРА-ЭП».

Нормативные и технические документы, устанавливающие требования к преобразователям электропневматическим аналоговым АСТРА-ЭП

ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»;

ГОСТ Р 51330.10-99 «Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i»;

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;

ГОСТ 8.017-79 «Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа»;

ГОСТ 9986-79 «ГСП. Преобразователи электропневматические аналоговые. Общие технические условия»;

ТУ 4218-003-26533478-2005 «Преобразователь электропневматический аналоговый АСТРА-ЭП».

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
