| Номер в госреестре | 30669-14 |
| Наименование СИ | Преобразователи уровня |
| Обозначение типа СИ | VLI |
| Изготовитель | "WEKA AG", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 29.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи уровня VLI (далее - преобразователи уровня) предназначены для измерений уровня жидкости в закрытых и открытых резервуарах и преобразования измеренного значения уровня в выходной электрический сигнал.
Преобразователи уровня состоят из корпуса с расположенным внутри него поплавком с постоянным магнитом, преобразователя (трансмиттера) и индикаторной шины.
Корпус преобразователя уровня выполнен в виде цилиндрической трубы с приспособлениями для фланцевого или резьбового соединения при установке преобразователя уровня на резервуар. Расположение приспособлений для крепления преобразователя уровня на резервуар определяется его модификацией.
Преобразователь (трансмиттер) выполнен в виде трубки, сопротивление которой изменяется в зависимости от положения поплавка с постоянным магнитом внутри корпуса преобразователя уровня относительно преобразователя (трансмиттера). При работе преобразователя уровня преобразователь (трансмиттер) устанавливается параллельно корпусу преобразователя уровня, для преобразования измеренного значения уровня жидкости в выходной электрический сигнал.
Индикаторная шина состоит из пластин с постоянными магнитами, противоположные стороны которых окрашены в разные цвета. При работе преобразователя уровня в зависимости от положения поплавка с постоянным магнитом внутри корпуса преобразователя уровня, пластины меняют свое положение и соответственно изменяют цвет индикаторной шины.
Преобразователи уровня изготавливаются в модификациях: Top of Tank (Top of Tank
6, Top of Tank 28, Top of Tank 50), Standart (Standart 6, Standart 28, Standart 50) и SmartLine (SmartLine 50).
Преобразователи уровня модификаций Top of Tank устанавливаются сверху резервуара. Преобразователи уровня модификаций Standart и SmartLine устанавливаются сбоку на наружной стороне стенки резервуара.
В модификациях Top of Tank постоянный магнит, жестко закрепленный с ним штоком, с помощью магнитного поля передает измеренное значение уровня (положение поплавка) в преобразователь (трансмиттер).
В модификациях Standart и SmartLine соответствие уровня измеряемой среды в преобразователе уровня и резервуаре обеспечивается по закону сообщающихся сосудов.
В зависимости от условий применения (температуры, давления и плотности измеряемой среды) и связанными с этим конструктивными особенностями преобразователи уровня изготавливаются в исполнениях:
- 23614-A, 23614-B, 23614-K, 23614-O (модификация Standart 6);
- 34300-A, 34300-B, 34300-K, 34300-O (модификация Standart 28);
- 32755-A, 32755-B, 32755-K, 32755-O (модификация Standart 50),
- 34000-A, 34000-B, 34000-K, 34000Ю, 34110-K, 34110-O (модификация SmartLine
50);
- 23013, 25270 (модификации Top of Tank 6, Top of Tank 28, Top of Tank 50).
Дополнительно на корпус преобразователя уровня могут устанавливаться магнитные
переключатели.
Принцип действия преобразователей уровня основан на определении положения находящегося внутри преобразователя уровня поплавка, положение которого соответствует уровню измеряемой среды в резервуаре.
| Измеряемая среда | жидкость |
| Диапазон измерений уровня, мм | от 0 до 4000 |
| Диапазон температур измеряемой среды, °С (в зависимости от исполнения преобразователя уровня): - 23614-A/B/K/O - 34000-A/B/K/O, 34110-K/O - 34300-A/B/K/O, 32755-A/B/K/O, 23013, 25270 | от -40 до +150 от -40 до +250 от -40 до +400 |
| Максимальное давление измеряемой среды при 20 °С, МПа (в зависимости от исполнения преобразователя уровня): - 23614-A/B/K/O - 34300-A/B/K/O - 32755-A/B/K/O, 34000-A/B/K/O, 34110-K/O, 23013, 25270 | 0,6 2,8 5,0 | |
| Диапазон плотности измеряемой среды (в зависимости от исполнения преобразователя уровня и типа поплавка), кг/м3 | от 540 до 1500 | |
| Разрешение преобразователя уровня, мм | 5 | 10 |
| Пределы допускаемой основной абсолютной погрешности при измерении уровня (с учетом коррекции на изменение плотности измеряемой среды) по электрическому выходному сигналу | ±(10 мм + 1% от измеренного значения) | ±(15 мм + 1% от измеренного значения) |
| Пределы допускаемой дополнительной относительной погрешности при измерении уровня по электрическому выходному сигналу в зависимости от температуры окружающей среды на каждый 1 °С, %/°C | ±0,05 | |
| Выходные сигналы | 4 - 20 мА, сопротивление/напряжение | |
| Температура окружающей среды, °С | от -20 до +50 | |
| Электропитание: Напряжение для преобразователей уровня с токовым выходом, В Постоянный ток для преобразователей уровня с выходом сопротивление/напряжение (в зависимости от диапазона измерения), мА | от 14 до 40 1 или 4 | |
наносится типографским способом на титульный лист эксплуатационных документов и на преобразователи уровня в виде наклейки.
| Наименование | Кол-во, шт | Примечание |
| Преобразователь уровня VLI | 1 | |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 | в зависимости от модификации |
| Паспорт | 1 |
осуществляется в соответствии с документом Мп 30669-14 «Преобразователи уровня VLI. Методика поверки», утвержденным ФГУП «ВНИИМС» 21.02.2014 г.
Основные средства поверки:
- рулетка с грузом, класс точности 3 по ГОСТ 7502-90;
- калибратор многофункциональный МСх-R модификация МС5-Я.

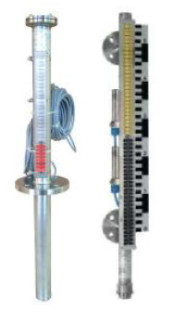

Фотографии общего вида преобразователей уровня VLI
Места нанесения клейм (наклеек и пломб)
приведены в паспорте преобразователей уровня VLI.
Нормативные и технические документы, устанавливающие требования к преобразователям уровня VLI:
1. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
2. Техническая документация “WEKA AG”, Швейцария.
Осуществление торговли и товарообменных операций.
Заявитель
ALPHA GmbH Certification Competence Center, Германия Markt 19, 09111 Chemnitz, Germany Телефон: +(49) 371 666 58 40 Факс: +(49) 371 666 58 422
