Спецраздел. Для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим и логическим каналам, область применения - разработка, отладка и ремонт радиоэлектронной аппаратуры со смешанными типами сигналов с использованием 8-/16-разрядных микроконтроллеров, АЦП, ЦАП и сигнальных микропроцессоров в авиакосмической, оборонной и автомобильной промышленности, а также области связи и бытовой электроники.
| Номер в госреестре | 30681-13 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L |
| Изготовитель | "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия, Фирма "Agilent Technologies", Малайзия |
| Год регистрации | 2013 |
| Срок свидетельства | 25.06.2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране.
В основе работы осциллографов лежит применение патентованной архитектуры Agilent MegaZoom III, построенной на базе микроконтроллера памяти MegaZoom. Принцип действия осциллографа основан на высокоскоростном аналого-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы моделей DSO/MSO 6xxxA выполнены в виде настольного моноблока. Осциллографы моделей DSO 6хххL выполнены в компактном низкопрофильном корпусе, имеют выход для подключения внешнего монитора и устанавливаются в аппаратурные стойки. Различные модели осциллографов DSO/MSO отличаются количеством входных каналов, полосой пропускания и наличием логического анализатора.
Модели осциллографов, оснащенные 16-ти канальным логическим анализатором, позволяют проводить анализ цифровых сигналов. Сочетание аналоговых и логических каналов с возможностью одновременного запуска всех каналов и отображения их на экране позволяет проводить наблюдение и анализ сложных взаимодействий между сигналами разных типов при разработке устройств на основе микроконтроллерных модулей или программируемых вентильных матриц.
На передней панели осциллографа расположены: цветной ЖК-дисплей; клавиши, позволяющие выбирать режим работы и установку параметров; гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; гнезда для подачи аналоговых сигналов; гнездо сигнала внешней синхронизации. Гнездо для подключения логических каналов находится на задней панели осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея. Осциллографы имеют возможность подключения к персональному компьютеру и функцию программирования через интерфейс USB, GPIB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

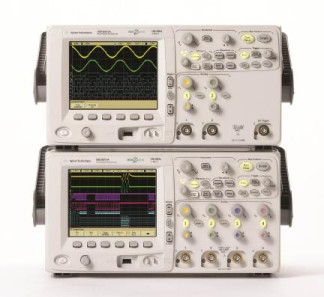

Внешний вид моделей осциллографов DSO/MSO 6xxxA на 2 и 4 входных канала приведен на рисунках 1 и 2. Внешний вид моделей осциллографов DSO 6хххL приведен на ри-
сунке 3. При оформлении внешнего вида осциллографов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Места пломбировки от несанкционированного доступа и для размещения наклеек на задних панелях осциллографов приведены на рисунке 4.
|
• ■ вГл * ■ |
|||||
|
— |
О • * * * Ф 1* G"1 |
№ |
да |
0 № |
|
а) места для размещения наклеек;
б) места для пломбировки от несанкционированного доступа.
Рисунок 4
Осциллографы имеют встроенное программное обеспечение (ПО). Метрологически значимая часть ПО осциллографов представляет собой программный продукт «ПО для цифровых осциллографов серии 5000/6000». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
|
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
5000/6000 Series Oscilloscope System Software |
Не ниже 6.16.0001 |
94A531C8B700E13DBC159B4C66F1F985 |
MD5 |
Метрологически значимая часть программного обеспечения осциллографов и измеренные данные защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики осциллографов приведены в таблице 2.
Таблица 2
|
Наименование характеристик |
Модели осциллографов |
|||
|
DSO 6012A DSO 6014A MSO 6012A MSO 6014A DSO 6014L |
DSO 6032A DSO 6034A MSO 6032A MSO 6034A |
DSO 6052A DSO 6054A MSO 6052A MSO 6054A DSO 6054L |
DSO 6102A DSO 6104A MSO 6102A MSO 6104A DSO 6104L |
|
|
Количество входных аналоговых каналов |
для моделей DSO ххх2А/MSO ххх2A..............2 для моделей DSO ххх4х/MSO ххх4A...............4 |
|||
|
Система вертикального отклонения |
||||
|
Полоса пропускания (по уровню - 3 дБ) |
100 МГц |
300 МГц |
500 МГц |
1000 МГц |
|
Максимальная частота дискретизации |
2 Гвыб/с на канал |
4 Гвыб/с на канал в режиме чередования |
||
|
Разрешающая способность по вертикали |
8 бит |
|||
|
Динамический диапазон |
± 8 делений |
|||
|
Диапазон установки коэффициентов отклонения Коткл |
от 1 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм) |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (50 Ом или 1 МОм) |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм); от 2 мВ/дел до 1 В/дел в последовательности 1; 2; 5 (50 Ом) |
|
|
Наименование характеристик |
Модели осциллографов |
|||
|
DSO 6012A DSO 6014A MSO 6012A MSO 6014A DSO 6014L |
DSO 6032A DSO 6034A MSO 6032A MSO 6034A |
DSO 6052A DSO 6054A MSO 6052A MSO 6054A DSO 6054L |
DSO 6102A DSO 6104A MSO 6102A MSO 6104A DSO 6104L |
|
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе Аиоткл * |
± 0,02-8-К • К - величина, численно равная установленному Коткл в В/дел |
|||
|
Диапазон установки напряжения смещения Цсм |
± 5 В при Коткл < 10 мВ/дел; ± 20 В при Коткл от 10 мВ/дел до 200 мВ/дел; ± 75 В при Коткл > 200 мВ/дел |
|||
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения AU * Алисм |
± (0,005-исм + 0,1 [дел] • Коткл + 2 мВ) при Коткл < 200 мВ/дел ± (0,015-исм + 0,1 [дел] • Коткл + 2 мВ) при Коткл > 200 мВ/дел |
|||
|
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока * |
± (Аиоткл + 0,004-8-К) |
|||
|
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,02) МОм |
(1 ± 0,02) МОм (50±0,75) Ом |
||
|
Объем памяти |
8 Мбайт - для 4 каналов 4 Мбайт - для 2 каналов |
|||
|
* при Коткл = 1 мВ/дел принимается К = 2 мВ/дел для моделей с полосой пропускания 100 МГц; при Коткл = 2 мВ/дел принимается К = 4 мВ/дел для остальных моделей. Для подсчета 5к используется полная шкала 16 мВ для Коткл = 1 мВ/дел и 32 мВ - для Коткл = 2 мВ/дел |
||||
|
Система горизонтального отклонения |
||||
|
Диапазон установки коэффициента развертки |
от 5 нс/дел до 50 с/дел |
от 2 нс/дел до 50 с/дел |
от 1 нс/дел до 50 с/дел |
от 500 пс/дел до 50 с/дел |
|
Разрешение установки коэффициентов развертки |
2,5 пс |
|||
|
Пределы допускаемой относительной погрешности генератора развертки |
± (15+2-Тэ) 10-6 , где Тэ - величина, численно равная количеству лет эксплуатации осциллографа |
|||
|
Наименование характеристик |
Модели осциллографов |
|||
|
DSO 6012A DSO 6014A MSO 6012A MSO 6014A DSO 6014L |
DSO 6032A DSO 6034A MSO 6032A MSO 6034A |
DSO 6052A DSO 6054A MSO 6052A MSO 6054A DSO 6054L |
DSO 6102A DSO 6104A MSO 6102A MSO 6104A DSO 6104L |
|
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов с помощью курсоров |
±(1510-6 Тх + 0,01Тр + 20 пс), где Тх - измеряемое значение временного интервала, с; Тр - величина, численно равная установленному коэффициенту развертки, с |
|||
|
Полоса пропускания канала горизонтального отклонения в режиме «XY» |
Полоса пропускания равна полосе пропускания аналогового канала |
|||
|
Синхронизация |
||||
|
Виды запуска |
Автоматический AUTO, ждущий NORM, режим однократного запуска SINGLE, принудительный FORCE |
|||
|
Диапазон уровня входного сигнала внутренней синхронизации |
± 6 делений |
|||
|
Минимальный уровень входного сигнала внутренней синхронизации |
1 деление в диапазоне частот входного сигнала от 0 до 25 МГц 0,6 деления в диапазоне частот входного сигнала от 25 МГц до полной полосы пропускания |
|||
|
Диапазон уровня входного сигнала внешней синхронизации |
± 1 В и ± 8 В для двухканальных осциллографов ± 5 В для четырехканальных осциллографов |
|||
|
Минимальный уровень входного сигнала внешней синхронизации |
для уровня входного сигнала ± 1 В 100 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 200 мВ в диапазоне частот входного сигнала от 100 до полной полосы пропускания для уровня входного сигнала ± 8 В 250 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 500 мВ в диапазоне частот входного сигнала от 100 до полной полосы пропускания для уровня входного сигнала ± 5 В 500 мВ в диапазоне частот входного сигнала от 0 до полной полосы пропускания |
|||
|
Логический анализатор (модели МБОбхххА и модели DSO6xxxA, модернизированные до MSO) |
||||
|
Число каналов |
16 логических каналов, обозначенных D7-D0 и D15-D8 |
|||
|
Варианты установки пороговых уровней срабатывания |
ТТЛ, КМОП, ЭСЛ или определяемый пользователем |
|||
|
Наименование характеристик |
Модели осциллографов |
|||
|
DSO 6012A DSO 6014A MSO 6012A MSO 6014A DSO 6014L |
DSO 6032A DSO 6034A MSO 6032A MSO 6034A |
DSO 6052A DSO 6054A MSO 6052A MSO 6054A DSO 6054L |
DSO 6102A DSO 6104A MSO 6102A MSO 6104A DSO 6104L |
|
|
Максимальная частота дискретизация |
2 Гвыб - для половины каналов 1 Гвыб - для каждого канала |
|||
|
Пределы установки порогового уровня срабатывания, определяемого пользователем ипус |
± 8 В с шагом 10 мВ |
|||
|
Входной динамический диапазон |
± 10 В относительно порогового уровня срабатывания |
|||
|
Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания |
±(0,03ипус+100 мВ) |
|||
|
Входное сопротивление на наконечнике пробника логического канала |
(100±0,02) кОм |
|||
|
Входная емкость на наконечнике пробника логического канала |
(8±2) пФ |
|||
|
Условия эксплуатации и массогабаритные характеристики |
||||
|
Нормальные условия эксплуатации |
температура окружающего воздуха от 15 до 25° С относительная влажность воздуха от 30 до 80 % атмосферное давление от 84 до 106 кПа |
|||
|
Рабочие условия эксплуатации |
температура окружающего воздуха от минус 10 до 55 °С относительная влажность воздуха не более 90 % |
|||
|
Условия хранения (транспортирования) |
температура окружающего воздуха от минус 30 до 70 °С относительная влажность воздуха не более 90 % |
|||
|
Габаритные размеры (ширинахвысотах длина), не более |
(350^188x282) мм для моделей DSO/MSO 6xxxA (435x42x270) мм для моделей DSO 6хххL |
|||
|
Масса, не более |
5,9 кг для моделей DSO/MSO 6xxxA 2,45 кг для моделей DSO 6хххL |
|||
|
Напряжение и частота сети электропитания |
от 100 до 240 В, от 50 до 60 Гц от 100 до 132 В, 440 Гц |
|||
|
Потребляемая мощность, не более |
100 ВА |
|||
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус осциллографа в виде наклейки.
В комплект поставки входят:
- осциллограф DSO 6012A или DSO 6014A, или DSO 6032A, или DSO 6034A, или DSO 6052A, или DSO 6054A, или DSO 6102A, или DSO 6104A, или MSO 6012A, или MSO 6014A, или MSO 6032A, или MSO 6034A, или MSO 6052A, или MSO 6054A, или MSO 6102A, или MSO 6104A, или DSO 6014L, или DSO 6054L, или DSO 6104L (по заказу) - 1шт.;
- комплект кабелей - 1 комплект;
- руководство по эксплуатации - 1 шт.;
- CD-диск с документацией - 1 шт.;
- CD-диск с прикладным ПО - 1 шт.;
- методика поверки - 1 шт.
При дополнительном заказе поставляются опции, приведенные в таблице 3.
Таблица 3
|
Обозначение опции |
Содержание опции |
|
10070C |
1:1 пассивный пробник |
|
10074C |
10:1 150 МГц пассивный пробник |
|
10073C |
10:1 500 МГц пассивный пробник |
|
1146 А |
100 кГц токовый пробник с режимом AC/DC |
|
1147A |
50 МГц/15 A токовый пробник, AC/DC |
|
N2780A |
2 МГц/500 A токовый пробник, AC/DC |
|
N2781A |
10 МГц/150 А токовый пробник, AC/DC |
|
N2782A |
50 МГц/30 A токовый пробник, AC/DC |
|
N2783 A |
100 МГц/30 А токовый пробник, AC/DC |
|
N2779A |
Источник питания для токовых пробников |
|
10076A |
100:1, 4кВ, 250 - МГц пробник с ИН |
|
N2771A |
1000:1, 15 кВ, 50 - МГц высоковольтный пробник |
|
10085-68701 |
16:16 логический кабель и преобразователь |
|
54620-68701 |
Комплект логических пробников для моделей MSO |
|
1144A |
800 МГц активный пробник |
|
1145А |
2-канальный 750-МГц активный пробник |
|
1142 А |
Источник питания для 1144 А и 1145 А |
|
1156А |
1,5 ГГц активный пробник |
|
N2791А |
25 МГц дифференциальный пробник |
|
1130А |
1,5 ГГц InfiniiMax усилитель дифференциального пробника |
осуществляется по документу 651-13-12 МП «Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2012 г.
Основные средства поверки:
- калибратор с усилителем 5725А многофункциональный 5720А (рег. № 30447-05): диапазон воспроизведения напряжения постоянного тока от 0,2 до 1100 В, пределы допускаемой относительной погрешности: ± 7,9 мкВ в диапазоне от 0,22 до 2,2 В, ± 6 мкВ в диапазоне от 2,2 до 11 В, ± 7,5 мкВ в диапазоне от 11 до 22 В;
- мультиметр Agilent 3458A (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 1000 В, пределы допускаемой абсолютной погрешности: ± (1,5-10-6D + + 0,3-10-6E) в диапазоне от 0,1 до 1 В, ± (0,5-10-6D+0,05-10-6E) в диапазоне от 1 до 10 В, где D -показания мультиметра, Е - верхний предел диапазона измерений;
- ваттметр N1913A с преобразователем N8482A (рег. № 44731-10): частота преобразования до 1 ГГц, диапазон измерений уровня мощности от минус 30 до 20 дБм, пределы допускаемой относительной погрешности ± 6 % (ваттметр); диапазон частот от 100 кГц до 6 ГГц, диапазон уровня мощности от минус 35 до 20 дБм, пределы допускаемой относительной погрешности ± 5 % (преобразователь);
- генератор сигналов Е8257D (рег. № 36419-07): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ± 2 10 ; максимальный уровень выходной мощности 9 дБм, пределы допускаемой относительной погрешности установки уровня мощности ± 1,4 дБ;
- генератор сигналов произвольной формы 33250А(рег. № 52150-12): диапазон частот синусоидального сигнала от 1 мкГц до 80 МГц; пределы допускаемой относительной погрешности установки частоты ±Ы0-6; максимальная выходная мощность от 10 мВ до 10 В.
Осциллографы DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A, DSO 6014L, DSO 6054L, DSO 6104L
Техническая документация изготовителя.
Проведение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
