| Номер в госреестре | 30741-12 |
| Наименование СИ | Микрометры нониусные |
| Обозначение типа СИ | 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 |
| Изготовитель | "Mitutoyo Corporation", Япония |
| Год регистрации | 2012 |
| Срок свидетельства | 08.02.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Микрометры нониусные серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 (далее микрометры) предназначены для измерений наружных линейных размеров деталей во всех отраслях машиностроительного комплекса.

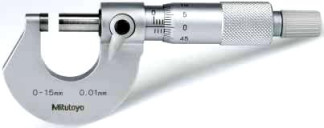

Микрометры нониусные серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 (рис. 1) состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой. С другой стороны в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце второй измерительной пяткой. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта (0,5 мм), указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Шкалы на барабане и стебле хромированы. Для обеспечения постоянства измерительного усилия микрометры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.
Микрометры нониусные серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169 выпускаются гаммой, состоящей из нескольких типоразмеров, и отличаются диапазоном измерений, конструктивными особенностями (особенностями конструкций скобы, шпинделя, формой и материалом измерительных поверхностей). Размер скобы микрометра соответствует максимальной измеряемой длине и изменяется от одного типоразмера к другому ступенчато через 25 мм.
Измерительные поверхности пяток для повышения износостойкости имеют твердосплавное покрытие. Отклонение от плоскостности измерительных поверхностей микрометров серии 102, 103, 104, 119 с диапазоном измерений до 300 мм составляет 0,6 мкм, с диапазоном измерений свыше 300 мм - 1 мкм. Допускаемое отклонение от параллельности измерительных поверхностей микрометров серии 102 не более 2 мкм для типомоделей с диапазоном измерения 0-75 мм и 3 мкм для моделей 75-100мм. Допускаемое отклонение от параллельности измерительных поверхностей микрометров серии 103 определяется по формуле (2+L/50) мкм, где L измеряемая длина в мм.
Микрометры нониусные серии 102 (рис. 2) имеют исполнение, отличающееся наличием микрометрического винта, обеспечивающего ход шпинделя 1 мм на один оборот винта; а также исполнение, отличающееся наличием дополнительного микрометрического винта и стопорного устройства, обеспечивающего постоянное усилие.
Микрометры серии 103 (рис. 3) могут поставляться в наборах по 3, 6 и 12 штук с установочными мерами.
Микрометры нониусные серий 104 (рис. 4) исполнения Outside Micrometers имеют большой диапазон измерений за счет сменных измерительных пяток и изменяются от одного типоразмера к другому ступенчато через 50 или 100 мм. Ход микрометрического винта составляет 25 мм. Допускаемое отклонение от параллельности измерительных поверхностей этого типа микрометров составляет 2 мкм для моделей с диапазоном измерений до 75 мм, 4 мкм для типоразмеров от 75 до 150 мм и (2+L/50) мкм для типоразмеров свыше 150 мм.
Микрометры нониусные серии 105 (рис. 5) исполнения Outside Micrometers имеют большой диапазон измерений за счет передвижной измерительной пятки и изменяются от одного типоразмера к другому ступенчато через 100 или 200 мм. Ход микрометрического винта составляет 50 мм. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1,3 мкм, отклонение от параллельности определяется по формуле (2+L/100) мкм.
Микрометры нониусные серий 106 (рис. 6) имеют невращающийся шпиндель и дополнительный микрометрический винт. Допускаемое отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,3 мкм. Допускаемое отклонение от параллельности измерительных поверхностей составляет 1,6 мкм для моделей с диапазоном измерений 0 до 25 мм, 2 мкм для типоразмеров от 25 до 50мм, 3 мкм для типоразмеров от 50 до 75 мм и 4 мкм для типоразмеров от 75 до 100 мм.
Микрометры серии 111 (рис. 7) имеют измерительные поверхности диаметром 2 и 3 мм и предназначены для измерений в канавках и пазах. Допускаемое отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,3 мкм, допускаемое отклонение от параллельности измерительных поверхностей составляет 3 мкм для моделей с диапазоном измерений до 100 мм, 4 мкм для типоразмеров от 100 до 200 мм и 5 мкм для типоразмеров от 200 до 300 мм.
Микрометры серии 112 (рис. 8) имеют заостренные измерительные поверхности и предназначены для измерений в труднодоступных местах, а так же для измерений опрессо-ванных клемм (рис. 9)
Микрометры серии 115 (рис 10) имеют различные комбинации измерительных поверхностей (сфера-плоскость, сфера-сфера) и служат для измерений толщины стенок изделий типа труб. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,6 мкм
Микрометры серии 118 (рис. 11) имеют три комбинации измерительных поверхностей (плоскость-плоскость, сфера-плоскость, сфера-сфера) и предназначены для измерений толщины листовых материалов, на большом расстоянии от края. Назначение микрометра определило конструкцию скобы, она выполнена в виде вытянутой горловины глубиной от 160 до 300 мм в зависимости от исполнения. Допускаемое отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 0,6 мкм для моделей с скобой до 160 мм и 1 мкм для моделей со скобой 330 мм. Отклонение от параллельности измерительных поверхностей этого типа микрометров составляет 3 мкм
Особенностью микрометра серии 119 (рис. 12) является то, что он имеет нониус в форме диска, что облегчает считывание результата измерения. Измерительная пятка имеет форму сферы. Допускаемое отклонение от плоскостности измерительной поверхности микрометра этого типа составляет 0,6 мкм.
Микрометры серии 122 (рис. 13) имеют ножевидные измерительные поверхности и предназначены для измерения в канавках. Допускаемое отклонение от параллельности измерительных поверхностей этого типа микрометров составляет 3 мкм для моделей с диапазоном измерений до 75 мм, 4 мкм для типоразмеров от 75 до 100 мм, 5 мкм для типоразмеров от 100 до 200 мм и 6 мкм для типоразмеров от 200 до 300 мм.
Микрометры нониусные серии 123 (рис. 14)предназначены для измерений длины общей нормали зубчатых колес, они имеют измерительные поверхности в виде дисков диаметром 20 мм с толщиной края 0,7 мм, что позволяет при измерении проникать в узкие зазоры. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1 мкм для диапазонов измерения до 100 мм и 1,6 мкм для диапазонов более 100 мм, отклонение от параллельности измерительных поверхностей соответственно 4 мкм для моделей с диапазоном измерений до 50 мм, (4+L/50) мкм для типоразмеров до 100 мм и (5+ L/75) мкм для диапазонов измерения более 100 мм.
Микрометры серии 169 (рис. 15) имеют измерительные поверхности в виде дисков диаметром 20 мм с толщиной края 0,7 мм и невращающийся шпиндель, что позволяет измерять мягкие материалы, резину, картон, ткани и т д. Отклонение от плоскостности измерительных поверхностей этого типа микрометров составляет 1 мкм, отклонение от параллельности 4 мкм для моделей с диапазоном измерений до 50 мм и 6 мкм для типоразмеров свыше 50 мм.
| Диапазон измерений, мм | Пределы допускаемой абсолютной погрешности, мкм | Цена деления, мкм | Измерительное усилие, Н | Диапазон рабочих температур, °С | Масса, г | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Серия 102 | от 0 до 25 | ±2 | 0,01; 0,001 | от 5 до 10 | от 200 до 490 | |
| от 25 до 50 | ±2 | 0,01; 0,001 | ||||
| от 50 до 75 | ±2 | 0,01 | ||||
| от 75 до 100 | ±3 | 0,01 | ||||
| Серия 103 | от 0 до 25 | ±2 | 0,01; 0,001 | от 200 до 1800 | ||
| от 25 до 50 | ±2 | 0,01; 0,001 | ||||
| от 50 до 75 | ±2 | 0,01 | ||||
| от 75 до 150 | ±3 | 0,01 | ||||
| от 150 до 225 | ±4 | 0,01 | ||||
| от 225 до 300 | ±5 | 0,01 | ||||
| от 300 до 375 | ±6 | 0,01 | ||||
| от 375 до 450 | ±7 | 0,01 | ||||
| от 450 до 500 | ±8 | 0,01 | ||||
| Серия 104 | от 0 до1000 через 50 мм от 0 до1000 через 150 мм | ±(4+L/75) мкм, L в мм | 0,01; 0,001 | от 340 до 2100 | ||
| Серия 105 | от 500 до 2000 через 100 мм | ±(6+L/75) мкм, L в мм | 0,01 | от 1500 до 4500 | ||
| Серия 106 | от 0 до 25 | ±2 | 0,001 | от 200 до 490 | ||
| от 25 до 50 | ±2 | |||||
| от 50 до 75 | ±3 | |||||
| от 75 до 100 | ±4 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Серия 111 | от 0 до 25 | ±3 | 0,01 | от 200 до 950 | ||
| от 25 до 50 | ±3 | |||||
| от 50 до 75 | ±3 | |||||
| от 75 до 100 | ±4 | |||||
| от 100 до 125 | ±4 | |||||
| от 125 до 150 | ±4 | |||||
| от 150 до 175 | ±5 | |||||
| от 175 до 200 | ±5 | |||||
| от 200 до 225 | ±5 | |||||
| от 225 до 250 | ±6 | |||||
| от 250 до 275 | ±6 | |||||
| от 275 до 300 | ±6 | |||||
| Серия 112 | от 0 до 25 | ±3 | 0,01 | от 200 до 490 | ||
| от 25 до 50 | ±3 | |||||
| от 50 до 75 | ±3 | |||||
| от 75 до 100 | ±4 | |||||
| от 25 до 50 | ±4 | 350 | ||||
| Серия 115 | от 0 до 25 | ±3 | 0,01 | от 5 до 10 | от 0 до 40 | от 200 до 490 |
| от 25 до 50 | ±3 | |||||
| от 50 до 75 | ±3 | |||||
| от 75 до 100 | ±4 | |||||
| Серия 118 скоба 165мм | от 0 до 25 | ±4 | 0,01 | 210 | ||
| от 25 до 50 | ±4 | 640 | ||||
| Серия 118 скоба 330 мм | от 0 до 25 | ±5 | 0,01 | 2650 | ||
| Серия 119 | от 0 до 25 | ±4 | 305 | |||
| Серия 122 | от 0 до 25 | ±3 | 0,01 | от 200 до 1000 | ||
| от 25 до 50 | ±3 | |||||
| от 50 до 75 | ±3 | |||||
| от 75 до 100 | ±4 | |||||
| от 100 до 125 | ±4 | |||||
| от 125 до 150 | ±4 | |||||
| от 150 до 175 | ±5 | |||||
| от 175 до 200 | ±5 | |||||
| от 200 до 225 | ±5 | |||||
| от 225 до 250 | ±6 | |||||
| от 250 до 275 | ±6 | |||||
| от 275 до 300 | ±6 | |||||
| Серия | от 0 до 25 | ±4 | 0,01 | от 200 | ||
| 123 | от 25 до 50 | ±4 | до 1680 | |||
| от 50 до 75 | ±6 | |||||
| от 75 до 100 | ±6 | |||||
| от 100 до 125 | ±7 | |||||
| от 125 до 150 | ±7 | |||||
| от 150 до 175 | ±8 | |||||
| от 175 до 200 | ±8 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Серия 123 | от 200 до 225 | ±8 | ||||
| от 225 до 250 | ±9 | |||||
| от 250 до 275 | ±9 | |||||
| от 275 до 300 | ±9 | |||||
| Серия 169 | от 0 до 25 | ±4 | 0,01 | от 210 до 500 | ||
| от 25 до 50 | ±4 | |||||
| от 50 до 75 | ±6 | |||||
| от 75 до 100 | ±6 |
Относительная влажность воздуха, % не более 80
Знак утверждения типа наносят на титульный лист паспорта микрометра типографским способом.
1. Микрометр нониусный заданной серии и исполнения
2. Пластиковая или деревянная коробка.
3. Установочная мера для микрометров с пределами измерений от 25 мм
4. Ключ
5. Методика поверки.
6. Паспорт
осуществляется в соответствии с документом по поверке МП 30741-12 «Микрометры нониус-ные серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в августе 2011г. и включенным в комплект поставки микрометров.
Основные средства поверки:
- концевые меры длины 4-го и 5-го разряда по МИ 1604-87 и класса точности 2 по
ГОСТ 9038-90 и
- универсальный прибор для измерения длины DMS 1000, предел допускаемой погреш
ности (0,2 + L/1000) мкм, где L - измеряемая длина в мм.
Методика измерений приведена в разделе «Порядок работы» Паспорта.
Нормативные и технические документы, устанавливающие требования к микрометрам нониусным серий 102, 103, 104, 105, 106, 111, 112, 115, 118, 119, 122, 123, 169
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mitutoyo Согрогайоп., Япония
