Номер в госреестре | 30830-13 |
Наименование СИ | Счетчики статические многофункциональные активной и реактивной электрической энергии |
Обозначение типа СИ | ZMQ и ZFQ серии Е850 |
Изготовитель | "Landis+Gyr AG", Швейцария |
Год регистрации | 2013 |
Срок свидетельства | 03.09.2024 |
МПИ (интервал между поверками) | 16 лет |
Описание типа | скачать |
Методика поверки | скачать |
Счетчики статические многофункциональные активной и реактивной электрической энергии ZMQ и ZFQ серии Е850 (далее - счетчики) предназначены для измерения и учета активной и реактивной электрической энергии прямого и обратного направления и полной энергии в трехфазных трех- и четырехпроводных цепях переменного тока трансформаторного включения, в одно- и многотарифном режимах (конфигурации C.4, C.6, C.8).
Счетчики статические многофункциональные активной и реактивной электрической энергии ZMQ и ZFQ серии Е850 являются многофункциональными электронными измерительными приборами, сконструированными по принципу цифровой обработки аналоговых входных сигналов. В качестве входных сигналов счетчики воспринимают аналоговые значения фазных токов и фазных напряжений.
Принцип работы счетчиков основан на операциях перемножения сигналов, пропорциональных токам и напряжениям в трехфазной электрической сети, преобразовании результатов перемножения в последовательность импульсов, реализуемых с помощью электронных компонентов и их накоплении в энергонезависимом запоминающем устройстве.
Электронная схема состоит из измерительной системы, сигнального процессора, микропроцессора, устройств хранения и отображения информации. Счетчики предоставляют возможность гибкой настройки системы измерений через параметризацию путем определения различных переменных. Параметризация счетчиков выполняется с помощью сервисного программного обеспечения. Все измеренные и вычисленные значения, данные конфигурации и параметризации счетчика, профиль нагрузки и данные для расчетов за электроэнергию, а также журнал событий сохраняются в энергонезависимой памяти счетчика при отсутствии питания.
Измерительная система счетчиков включает в себя входные цепи (первичные преобразователи тока и напряжения), аналого-цифровые преобразователи и фильтры. Во входных цепях счетчиков установлены датчики тока и резистивные делители напряжения. В качестве датчиков тока используются трансформаторы тока.
Сигнальный процессор вычисляет различные мгновенные значения, такие как фазные напряжения и фазные токи, а также диагностические значения: общие гармонические искажения, пропадание сети и т.д.
Значения, вычисляемые сигнальным процессором, доступны в качестве цифровых данных. Они хранятся в выходном буфере сигнального процессора, откуда они передаются в микропроцессор по интерфейсу.
На основании данных из сигнального процессора, микропроцессор вычисляет измеряемые величины, набор которых зависит от конфигурации счетчика. Счетчики с конфигурацией C.4 обеспечивают измерение величин и выполняют функции, указанные в таблице 1:
Таблица 1
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Активная энергия - приём | +A | суммарно | суммарно |
Активная энергия - отдача | -A | суммарно | суммарно |
Реактивная энергия - приём | +R | суммарно | суммарно |
Реактивная энергия - отдача | -R | суммарно | суммарно |
Реактивная энергия в квадранте I | +Ri | суммарно | суммарно |
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Реактивная энергия в квадранте II | +Rc | суммарно | суммарно |
Реактивная энергия в квадранте III | -Ri | суммарно | суммарно |
Реактивная энергия в квадранте IV | -Rc | суммарно | суммарно |
Фазные напряжения (среднеквадратичные текущие значения) | U1, U2, U3 | U12, U32 | |
Фазные токи (среднеквадратичные текущие значения) | I1, I2, I3 | I1, I3 | |
Частота сети | fn | да | да |
Угол сдвига фаз между напряжениями | j U | U1-U2 / U1-U3 | U12-U32 |
Угол сдвига фаз между током и напряжением | j U-I | U1-I1, U1-I2, U1-I3 | U12-I1, U12-I3 |
Направление активной энергии | EFA | суммарно | суммарно |
Направление реактивной энергии | EFR | суммарно | суммарно |
Направление вращения поля | да | да | |
Пропадание фазы | да | да | |
Таблица падений напряжения | суммарно | суммарно |
Для счетчиков с конфигурацией C.6 доступны следующие измеряемые величины в дополнение к конфигурации C.4:
Таблица 2
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Активные потери в меди (тепловые в линии)* | OLA | суммарно | суммарно |
Активные потери в железе (магнитные в трансформаторе)* | NLA | суммарно | суммарно |
Реактивные потери в меди (тепловые в линии)* | OLR | суммарно | суммарно |
Реактивные потери в железе (магнитные в трансформаторе* | NLR | суммарно | суммарно |
В2ч (только внутреннее значение)* | U2h | суммарно | суммарно |
А2ч (только внутреннее значение)* | I2h | суммарно | суммарно |
Первичная активная мощность (текущее значение) | P | суммарно | суммарно |
Первичная реактивная мощность (текущее значение) | Q | суммарно | суммарно |
Общие потери активной энергии в прямом направлении* ** | +TLA | суммарно | суммарно |
Общие потери активной энергии в обратном направлении* ** | -TLA | суммарно | суммарно |
Общие потери реактивной энергии в прямом направлении* ** | +TLR | суммарно | суммарно |
Общие потери реактивной энергии в обратном направлении* ** | -TLR | суммарно | суммарно |
Коэффициент нелинейных искажений активной энергии* | THDa | суммарно | суммарно |
Коэффициент нелинейных искажений фазного напряжения* | THDu | суммар- но/пофазно | суммарно |
Коэффициент нелинейных искажений фазного тока* | THDi | суммар- но/пофазно | суммарно |
Счетчики с конфигурацией C.8 имеют функциональные возможности модификаций C.4 и C.6 и дополнительно обеспечивают измерение величин и выполняют функции, указанные в таблице 3:
Таблица 3
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Активная энергия приём | +A | пофазно | - |
Активная энергия отдача | -A | пофазно | - |
Реактивная энергия приём | +R | пофазно | - |
Реактивная энергия отдача | -R | пофазно | - |
Реактивная энергия в квадранте I | +Ri | пофазно | - |
Реактивная энергия в квадранте II | +Rc | пофазно | - |
Реактивная энергия в квадранте III | -Ri | пофазно | - |
Реактивная энергия в квадранте IV | -Rc | пофазно | - |
Полная энергия приём | +S | суммар- но/пофазно | суммарно |
Полная энергия отдача | -S | суммар- но/пофазно | суммарно |
Полная энергия в квадранте I | +Si | суммар- но/пофазно | суммарно |
Полная энергия в квадранте II | +Sc | суммар- но/пофазно | суммарно |
Полная энергия в квадранте III | -Si | суммар- но/пофазно | суммарно |
Полная энергия в квадранте IV | -Sc | суммар- но/пофазно | суммарно |
Полезная/общая активная энергия в прямом направлении | +CA | суммарно | суммарно |
Полезная/общая активная энергия в обратном направлении | -CA | суммарно | суммарно |
Полезная/общая реактивная энергия в прямом направлении | +CR | суммарно | суммарно |
Полезная/общая реактивная энергия в обратном направлении | -CR | суммарно | суммарно |
Общие потери активной энергии в прямом направлении* | +TLA | суммарно | суммарно |
Общие потери активной энергии в обратном направлении* | -TLA | суммарно | суммарно |
Общие потери реактивной энергии в прямом направлении* | +TLR | суммарно | суммарно |
Общие потери реактивной энергии в обратном направлении* | -TLR | суммарно | суммарно |
Счетчики с конфигурацией C.2 обеспечивают измерение величин и выполняют функции, указанные в таблице 4:
Таблица 4
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Активная энергия приём | +A | пофазно | пофазно |
Активная энергия отдача | -A | пофазно | пофазно |
Реактивная энергия приём | +R | пофазно | пофазно |
Реактивная энергия отдача | -R | пофазно | пофазно |
Измеряемая величина | Обозначение | ZMQ | ZFQ |
Реактивная энергия в квадранте I | +Ri | пофазно | пофазно |
Реактивная энергия в квадранте II | +Rc | пофазно | пофазно |
Реактивная энергия в квадранте III | -Ri | пофазно | пофазно |
Реактивная энергия в квадранте IV | -Rc | пофазно | пофазно |
Активные потери в меди (тепловые в линии)* | OLA | суммарно | суммарно |
Активные потери в железе (магнитные в трансформаторе)* | NLA | суммарно | суммарно |
Общие потери активной энергии в прямом направлении* | +TLA | суммарно | суммарно |
Общие потери активной энергии в обратном направлении* | -TLA | суммарно | суммарно |
Фазные напряжения (среднеквадратичные текущие значения) | U1, U2, U3 | U12, U32 | |
Фазные токи (среднеквадратичные текущие значения) | I1, I2, I3 | I1, I3 | |
Частота сети | fn | да | ца |
Угол сдвига фаз между напряжениями | j U | U1-U2 / U1-U3 | U12-U32 |
Угол сдвига фаз между током и напряжением | j U-I | U1-I1, U1-I2, U1-I3 | U12-I1, U12-I3 |
Направление активной энергии | EFA | суммарно | суммарно |
Направление реактивной энергии | EFR | суммарно | суммарно |
Направление вращения поля | да | да | |
Пропадание фазы | да | да | |
Таблица падений напряжения | суммарно | суммарно |
Примечание:
* Счетчики обеспечивают измерения без нормирования точности
** Могут быть выбраны только две из этих четырёх величин
Электросчетчики в исполнении С.8 регистрируют мощность +A, -A, +S и -S. Счетчики могут зарегистрировать среднюю мощность нагрузки в текущем и прошедшем периодах интегрирования, а также максимальную мощность нагрузки и накопленную максимальную мощность нагрузки. Счетчики также регистрируют коэффициент мощности. Счетчики могут регистрировать мгновенное значение коэффициента мощности, а также среднее значение коэффициента мощности за текущий и последний период интегрирования для обоих направлений энергии (импорт и экспорт).
В конфигурациях C.4, C.6, C.8 для переключения тарифов могут использоваться различные источники сигнала:
- по встроенным часам;
- по событиям на основе заданных пороговых значений контрольных функций, например, мощности или напряжения.
Сигналы из различных источников могут быть объединены для реализации сложной структуры тарификации.
В качестве опорного генератора встроенные часы могут использовать внутренний кварцевый генератор или частоту сети (в зависимости от конфигурации).
Прибор фиксирует измеряемые величины в следующих регистрах:
- максимум 42 регистра суммарной энергии (не тарифицируется)
- максимум 26 регистров энергии по тарифам
- 1 регистр для мгновенного коэффициента мощности (только С.8)
- 2 регистра для среднего коэффициента мощности последнего интервала усреднения мощности для потребленной и отпущенной энергии (только С.8)
- 4 регистра для среднего энергопотребления в текущем интервале усреднения мощности (только С.8)
- 4 регистра для среднего энергопотребления в предыдущем интервале усреднения мощности (только С.8)
- 8 регистров для максимального энергопотребления (только С.8)
- 8 регистров для накопленных максимумов энергопотребления (только С.8)
- другие регистры для значений напряжения, тока, частоты сети, фазовых углов и т. д.
Тарифное расписание сохраняется в энергонезависимой памяти прибора (кроме конфигурации C.2).
В энергонезависимой памяти (флэш-память) хранятся настройки и данные параметризации счетчика. Она также содержит профиль(и), снимки, сохраненный профиль биллинговых данных и журнал событий.
Флэш-память хранит данные без потери в случае сбоев напряжения. Для хранения данных батарея не требуется.
Профили используются для сохранения значений различных регистров за регулярные интервалы. Измеренные значения, которые записываются в профиль, можно выбрать при конфигурации. Данные профиля могут включать в себя регистры энергии, суммарной энергии, потребления и коэффициент мощности, а также мгновенные значения.
Первый профиль, как правило, используется для выставления счетов. Интервал усреднения параметрируется в пределах от 1 до 60 мин. Стандартное значение - 15 мин. Этот профиль также содержит подробные данные о событиях для обработки на центральной станции.
Второй профиль можно использовать для оперативного контроля (SCADA наблюдения, с коротким интервалом усреднения от 1 до 5 мин.). Это позволяет перейти от интервала с периодом 1 час к интервалу 15 минут без изменения конфигурации.
В конце расчетного периода счетчик сохраняет текущее значение регистров в профиль сохраненных биллинговых значений. Расчетный период всегда совпадает с периодом интервала усреднения мощности. Набор регистров энергии и нагрузки для сохранения в профиль биллинговых значений может быть настроен при конфигурации.
События, которые происходят время от времени, хранятся в журнале событий. Пользователь может выбрать, какие события регистрируются в журнале. Журнал событий используется для анализа поведения сети, а также для контроля правильности работы прибора.
В качестве устройства отображения информации в счетчиках используется жидкокристаллический дисплей (далее ЖК-дисплей) с кнопками управления для локального считывания расчетных данных. Измеренные значения отображаются на ЖК-дисплее и могут быть считаны через оптический интерфейс или через встроенный цифровой интерфейс или интерфейс коммуникационного модуля.
Тип исполнения счетчика, определяемый при заказе техническими параметрами и режимами программирования встроенных процессоров, отображается на лицевой панели счетчика в условном обозначении конкретной модификации в виде буквенно-цифрового кода.

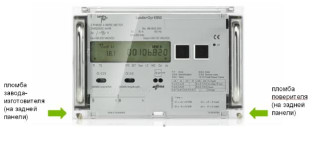

Фото внешнего вида и места нанесения пломб изображено на рисунке 1.
Класс точно- _
Тип сети
ZMQ
ZFQ
3-фазная 4-проводная 3-фазная 3-проводная
сти
202 Класс точности 0.2 S (по активной энергии, в со
ответствии с МЭК), по реактивной 0,5 205 Класс точности 0.5 S (по активной энергии, в со
ответствии с МЭК) по реактивной 1,0
Конфигурация программного обеспечения
C.2 Специальное исполнение, с интерфейсом стандарта МЭК60870
C.4 Основной функционал измерений
C.6 В дополнение расчет потерь, гармоники и компенсация потерь в
трансформаторах тока и напряжения C.8 Дополнительно измерения полной энергии, однофазные измерения,
максимум потребляемой мощности, коэффициент мощности, месячные расчетные величины
Передающие контак- _
ты
г4 4 выхода (+A, -A, +R, -R) с фиксированной длиной импульса (4 x u)
r4a 8 нормально открытых контактов с фиксированной длиной импульса (8 x u)
r4aa 4 нормально открытых контакта (+A, -A, +R, -R) в 2 группах с фиксирован
ной длиной импульса (2 x 4 x u) r3 4 бистабильных контакта (+A, -A, +R, -R) с симметричной скважностью (4 x
u) и сохранением положения контакта при отключении питания
Корпус -
f6 Крепление на стену (пластиковый корпус)
f9 Установка в стойку (металлический корпус, оборудованный коннекторами
типа ESSAILEC)
Сменный коммуникационный модуль может содержать цифровые интерфейсы передачи данных, модем. Цифровые интерфейсы и модемы предназначены для дистанционного опроса счетчиков и управления тарифами. Изготавливается несколько базовых типов коммуникационных модулей (СИ) в различных модификациях. Каждый тип коммуникационного модуля содержит один или несколько интерфейсов, отмеченных символом “Х” в таблице 5.
Тип | Токовая петля CS | RS 232 | RS 485 | Модем ТфОП | GSM модем | GSM/GPRS модем | Ether^t |
CU-B4 | X | X | |||||
CU-M22 | X | X | X | ||||
CU-G32 | X | X | X | ||||
CU-P22 | X | X | X | ||||
CU-P32 | X | X | X | ||||
CU-E22 | X | X | X | ||||
CU-Q22 | 2Х |
Идентификационные данные программного обеспечения (далее - ПО) счетчиков статических многофункциональных активной и реактивной электрической энергии ZMQ и ZFQ серии Е850 указаны в таблице 6.
Таблица 6.
Обозначение счетчика | Идентификационное наименование программного обеспечения | Номер версии про грамм- ного обеспе чения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ZxQ2xxC.4 ZxQ2xxC.6 ZxQ2xxC.8 | Прошивка микропроцессора счетчика | H02 | MD5 | |
ZxQ2xxC.4 ZxQ2xxC.6 ZxQ2xxC.8 | Прошивка микропроцессора счетчика | H03 | b4fc52c35885d678b 21daafd50ff2b2b | MD5 |
ZxQ2xxC.2 | Прошивка микропроцессора счетчика | H90 | b4fc52c35885d678b 21daafd50ff2b2b | MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С».
Основные технические характеристики
Основные технические характеристики счетчиков представлены в таблице 7. Таблица 7
Наименование характеристики | Значение |
Класс точности | |
Класс точности *: по активной энергии: ГОСТ Р 52323-2005 (МЭК 62053-22:2003), по реактивной энергии: ГОСТ Р 52425-2005 (МЭК 62053-23:2003) в соответствии с таблицами 6, 7 | 0,2S или 0,5S 1 или 0,5 |
Номинальное напряжение U^, В | 3x58/100, 3x63/110, 3x66/115, 3x115/200, 3x110/190..132/230 |
Наименование характеристики | Значение |
Диапазон напряжений: | |
- рабочий - допустимый | 70.115% ином 65.130% ином |
Напряжение отключения питания ином, не более | 45% |
Номинальный ток 1ном, А | 1, 5 |
Максимальный ток 1макс | 120% 1ном, 200% 1ном |
Стартовый ток при измерениях активной энергии при номинальном напряжении: | |
- 1макс - 120% - 1макс - 200% | < 0.05% 1ном < 0.1% 1ном |
Стартовый ток при измерениях реактивной энергии при номинальном напряжении: | |
- 1макс - 120% | < 0.1% 1ном |
- 1макс - 200% | < 0.2% 1ном |
Частота сети ^ом, Г ц | 50 |
Рабочий диапазон частот, ^ом | 90.110% |
Относительная погрешность измерений активной энергии для счётчиков ZMQ (ZFQ) класса точности 0,2S в зависимости от нагрузки: | |
- 1% 1ном - 5% Iном, с08ф~1 | ±0.28% |
- 5% 1ном - Iмакс, с08ф~1 | ±0.14% |
- 2% 1ном - 10% Iном, с08ф=05 | ±0.40% |
- 10% 1ном - Iмакс, с08ф=0.5 | ±0.24% |
Относительная погрешность измерений активной энергии для счётчиков ZMQ (ZFQ) класса точности 0,5S в зависимости от нагрузки: | |
- 1% 1ном - 5% Iном, с08ф_1 | ±0.60% |
- 5% 1ном - Iмакс, с08ф_1 | ±0.30% |
- 2% 1ном - 10% Iном, с08ф=05 | ±0.60% |
- 10% 1ном - Iмакс, с°8ф_°.5 | ±0.40% |
Пределы допускаемой приведенной к номинальному значению погрешности измерения напряжения | ±0.1% |
Диапазон измерения тока, А | от 0,05 до 7,25 |
Пределы допускаемой приведенной к номинальному значению погрешности измерения тока | ±0,5% |
Диапазон измерения частоты, Г ц | от 47 до 63 |
Пределы допускаемой абсолютной погрешности измерения частоты, Г ц | ±0,005 |
Пределы допускаемой абсолютной погрешности измерения коэффициента мощности, | ±0,01 |
Потребляемая мощность: | |
- для каждой цепи тока, 1ном = 1 А - для каждой цепи тока, 1ном = 5 А - для каждой цепи напряжения, питание счётчика от цепей напряжения, счётчик без передающих контактов и коммуникационного модуля - для каждой цепи напряжения, питание счётчика от цепей напряжения, счётчик с передающими контактами и коммуникационным модулем - для каждой цепи напряжения, питание счётчика от дополнительного блока питания | 0,004 ВА 0,09 ВА 0,9 В-А (0.5 Вт) 1,4 В-А (0.8 Вт) 0,05 ВА |
Диапазон рабочих температур, °C | от -10 до +45 |
Наименование характеристики | Значение |
Допустимый диапазон температур для функционирования, °C | от -25 до +55 |
Допустимый диапазон температур для хранения и транспортировки с батареей,°C | от -25 до +55 |
Допустимый диапазон температур для хранения и транспортировки без батареи, °C | от -25 до +70 |
Влияние изменения температуры на точность при измерении активной энергии для счётчи | |
ков ZMQ класса точности 0,2S в зависимости от нагрузки: | |
- 5% 1ном - ^макс, c°^—1 | < ±0.0075%/К |
- 10% I-ном - Iмакс, cOSф—0.5 | < ±0.015%/К |
Влияние изменения температуры на точность измерений для счётчиков ZMQ класса точно | |
сти 0,5S по активной энергии в зависимости от нагрузки: | |
- 5% ^ом - ^ак^ cOSф—1 | < ±0.02%/К |
- 10% Iном - Iмакс, c°^—°.5 | < ±0.03%/К |
Пределы основной абсолютной погрешности часов, c/сут | ± 0,5 |
Пределы дополнительной температурной погрешности часов, с/(°C■сут.) | ± 0,2 |
Время работы от резервного питания: | |
- с суперконденсатором, не менее, дней | 20 |
- время заряда для максимального резервного питания, ч | 300 |
- с батареей (опция), лет | 10 |
- тип батареи | CR-P2 |
Дисплей: | |
- тип | ЖК |
- размер цифр индикации, мм | 8 |
- количество цифр индикации | 8 |
- размер символов кода индикации, мм | 6 |
Оптические испытательные выходы активной и реактивной эне | ргии: |
- длинна импульса, мс | 40 |
- максимальная частота импульсов, Г ц | 12 |
Выходные контакты: | |
- тип | твёрдотельные реле |
- максимальное напряжение, В | 125 АС/БС |
- минимальное напряжение, В | 24 DC |
- максимальный продолжительный ток, мА | 55 AC/DC |
- минимальный ток переключения, мА | 0,1 |
- длина импульсов r4, мс | 20, 40, 80 |
Оптический интерфейс: | |
- стандарт | МЭК 62056-21 |
- максимальная скорость, бит/с | 9600 |
- режим передачи | последовательный, полудуплексный, асинхронный старт/стоп |
- протокол | dims (МЭК 62056-42/46/53/61/62) |
Встроенный интерфейс RS485: | |
- стандарт | ISO 8482 |
- максимальная скорость, Кбит/с | 57,6 |
Наименование характеристики | Значение |
- режим передачи | последовательный, полнодуплексный, асинхронный старт/стоп |
- протокол для конфигураций C.4, C.6, C.8 | dims (МЭК 6205642/46/53/61/62) |
- протокол для конфигурации C.2 | подмножество МЭК 870 для работы с транскодерами по технологии STOM |
Степень защиты корпуса от попадания пыли и воды | IP51 |
Г абариты счётчика в настенном исполнении (модификация f6), не более, мм | 261,6; 173; 75 |
Масса счетчика со стандартной клеммной крышкой без коммуникационного модуля (модификация f6), не боле, кг | 1,6 |
Г абариты счётчика в стоечном исполнении (модификация f9), не более, мм, | 132.4; 200; 314 |
Масса счётчика для установки в стойку (модификация f9), не боле, кг | 4,4 |
Средняя наработка на отказ, не менее, ч | 220 000 |
Средний срок службы, не менее, лет | 30 |
Примечание:
* - Конкретное значение выбирается при заказе.
Допускаемая основная погрешность счетчиков реактивной энергии класса точности 0,5 должна соответствовать таблице 8.
Таблица 8
Значение тока для счетчиков | Коэффициент Sin9 (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной погрешности, %, для счетчиков реактивной энергии класса точности 0,5 |
включаемых через трансформатор | ||
0,02 !ном<К0,05 !ном | 1,00 | ±1,0 |
0,05 ^ом^Ммакс | ±0,5 | |
0,05 ^омС^Ю !ном | 0,50 | ±1,0 |
0,10 ^ом^Ммакс | 0,50 | ±0,5 |
0,25 | ±1,0 |
Допускаемая основная погрешность счетчиков реактивной энергии класса точности 0,5 при наличии тока в одной (любой) из последовательных цепей при отсутствии тока в других последовательных цепях при симметричных напряжениях должна соответствовать таблице 9. Таблица 9
Значение тока для счетчиков | Коэффициент Sin ф(при индуктивной или емкостной нагрузке) | Пределы допускаемой основной погрешности, %, для счетчиков класса точности 0,5 |
включаемых через трансформатор | ||
0,05Iном<I<Iмакс | 1,0 | ±0,6 |
0, Ю^ом^Ммакс | 0,5 | ±1,0 |
В таблице 10 приведены пределы дополнительных погрешностей, вызываемых изменением влияющих величин для счетчиков реактивной энергии класса точности 0,5.
Влияющая величина | Значение тока | Коэффициент Sin ф (при индуктивной или емкостной нагрузке) | Класс точности счетчиков 0,5 |
Отклонение напряжения от номинального значения в пределах ±10 % | 0,051ном — I— 1макс | 1,0 | Пределы дополнительной погрешности, % ±0,2 |
0,101ном — I— 1макс | 0,5 | ±0,4 | |
Отклонение частоты от 49 до 51 Гц | 0,051ном — I— 1макс | 1,0 | ±0,5 |
0,101ном — I— 1макс | 0,5 | ±0,5 | |
Постоянная магнитная индукция внешнего происхождения | 1ном | 1,0 | ±2,0 |
Магнитная индукция внешнего происхождения, величиной 0,5 мТл | ±1,0 | ||
Воздействие радиочастотного электромагнитного поля | ±2,0 | ||
Воздействие кондуктив-ных помех, наводимых радиочастотным полем | ±2,0 | ||
Воздействие наносе-кундных импульсных помех | ±2,0 |
Изображение знака утверждения типа наносится на щиток счетчика методом офсетной печати или иным способом, не ухудшающим его качества. На титульный лист паспорта изображение знака утверждения типа наносится типографским способом.
В комплект поставки счетчика входят:
- счетчик электрической энергии
1 шт. 1 шт. 1 шт. 1 шт.
1 шт. 1 шт.
- клеммная крышка 1
- коммуникационный модуль 2
- паспорт (PE850.RU.01)
- руководство по эксплуатации 3 (D000011318)
- методика поверки (TPE850.RU.01)4
- упаковка
Примечание:
1 Тип клеммной крышки и коммуникационного модуля выбирается при заказе.
Поставляется в комплекте со счетчиком или по отдельному заказу. Наличие коммуникационного модуля определяется при заказе.
3 Допускается поставка 1 экземпляра на партию счетчиков.
4 Поставляется по отдельному заказу, организациям проводящим поверку счетчиков.
проводится по документу TPE850.RU.01 «Счетчики статические многофункциональные активной и реактивной электрической энергии ZMQ и ZFQ серии Е850. Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2013 г.
Перечень основного оборудования, необходимого для поверки:
- трехфазная поверочная установка MTE PTS400.3 или аналогичная с эталонным ваттметр-счетчиком класса точности 0,02;
- универсальная пробойная установка УПУ-10, погрешность установки ± 5 %
Методика измерений на счетчики электрической энергии трехфазные многофункциональные типа ZMQ и ZFQ приведена в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к «Счетчикам статическим многофункциональным активной и реактивной электрической энергии ZMQ и ZFQ серии Е850»
1. ГОСТ Р 52323-2005 (МЭК 62053-22:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
2. ГОСТ Р 52425-2005 (МЭК 62053-23:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии».
3. ГОСТ Р 52320-2005 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования, испытания и условия испытаний. Часть
11. Счетчики электрической энергии».
осуществление торговли и товарообменных операций.
Заявитель
ООО «НЕРА»
123022, г. Москва, ул. Рочдельская, 15, стр. 8 Тел.: (495) 653-83-57, 640-40-69 Факс: (495) 653-83-58
Зарегистрировано поверок | 16 |
Поверителей | 2 |
Актуальность данных | 19.11.2024 |
