Номер в госреестре | 30889-12 |
Наименование СИ | Пробоотборники воздуха |
Обозначение типа СИ | MAS-100 Eco |
Изготовитель | "Merck KGaA", Германия |
Год регистрации | 2012 |
Срок свидетельства | 23.04.2017 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Пробоотборники воздуха MAS-100 Eco предназначены для отбора проб воздуха с фиксированным значением объемного расхода и установленным значением объема воздуха в целях оперативного контроля и мониторинга микробного загрязнения воздушной среды при использовании стандартных чашек Петри.
Пробоотборник воздуха MAS-100 Eco работает по принципу отбора проб воздуха с фиксированным значением объемного расхода при использовании прецизионного насоса и специального электронного модуля. Электронный модуль осуществляет контроль значения расхода всасываемого воздуха и поддержания его на уровне 100 дм /мин. Воздушный поток с загрязняющими частицами пропускается через перфорированную пластину и направляется на стандартную чашку Петри, содержащую агар.
Максимальный объем пропущенного воздуха через пробоотборник за рабочий цикл составляет 1000 дм , что позволяет проводить мониторинг воздушной среды стерильных и “чистых” зон.
Максимальная продолжительность отбора пробы не превышает 10 минут, что не приводит к подсушиванию поверхности агара.
Пробоотборник воздуха MAS-100 Есо состоит из следующих основных узлов: прецизионного насоса, электронного модуля поддержания стабильного расхода, перфорированной крышки с защитным чехлом, устройства крепления чашки Петри, настраиваемого узла забора проб воздуха, системы электропитания и микропроцессорного блока, включающего контрольную панель с клавишами управления. Все устройство смонтировано в едином корпусе.
Пробоотборник воздуха MAS-100 Eco имеет встроенное программное обеспечение для работы в диалоговом режиме.

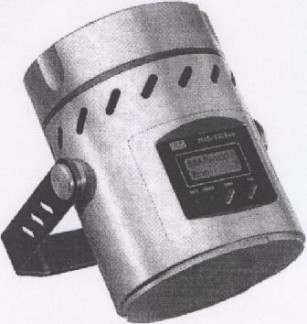

Внешний вид пробоотборника воздуха MAS-100 Eco
Программное обеспечение, встроенное в пробоотборник воздуха MAS-100 Eco, выполняет следующие функции:
- выбор формата отображения даты по европейскому или американскому стандартам, установка даты и времени;
- установка объема отбираемой пробы воздуха и времени задержки начала работы;
Лист № 2 Всего листов 3
- контроль количества забранного воздуха, уровня зарядки аккумуляторной батареи,
отсутствия помех движению воздушного потока, даты следующей поверки; - задание режима калибровки.
Идентификационные данные п | рограммного обеспечения | |||
Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисление цифрового идентификатора ПО |
MBV MAS-100 NT | MBV MAS-100 NT.EXE | V 1.ХХ | 89FD73D4 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Номинальное значение объемного расхода отбираемого 3 воздуха, дм3/мин (л/мин) | 100 |
Объем отбираемой пробы воздуха, дм 3 (л) | |
- предварительно установленный | 10, 20, 50, 100, 200, 500 |
- регулируемый | от 1 до 1000 |
Пределы допускаемой относительной погрешности воспроиз | |
ведения объемного расхода воздуха, % | ±4 |
Электрическое питание: - перезаряжаемые батареи (аккумуляторы) | |
тип | NiMn |
количество | 2 |
напряжение, В | 1,2 |
- устройство для зарядки аккумуляторов | |
постоянный ток: напряжение, В | 5 |
сила тока, мА | 500 |
переменный ток: напряжение, В | 100 - 240 |
частота, Гц | 47 - 63 |
Потребляемая мощность, Вт | не более 2 |
Габаритные размеры, мм | |
- высота с ручкой | не более190 |
- высота без ручки | не более150 |
- диаметр | не более110 |
Масса, кг | не более 1,4 |
Условия эксплуатации: 0/'~' температура окружающего воздуха, С | |
от 0 до 40 | |
относительная влажность воздуха, % | не более 80 |
атмосферное давление, кПа | от 84 до 106,7 |
Дисплей | алфавитно-цифровой ЖКИ 2 строки 8 символов |
наносится на титульный лист руководства по эксплуатации типографским способом.
№ п/п | Наименование | Количество |
1 | Пробоотборник воздуха MAS-100 Есо | 1 шт. |
2 | Перфорированная крышка с пылезащитным чехлом | 1 шт. |
3 | Аккумуляторы никель-марганцевые | 2 шт. |
4 | Источник питания от сети переменного тока (зарядное устройство) | 1 шт. |
Всего листов 3 | ||
№ п/п | Наименование | Количество |
5 | Ключ «Аллена» для центровки чашек Петри | 1 шт. |
6 | Ламинированная «Таблица статистических поправок по Феллеру» | 1 экз. |
7 | Руководство по эксплуатации «Пробоотборники воздуха MAS-100 Eco» | 1 экз. |
8 | Методика поверки МП РТ 1605-2011 «Пробоотборники воздуха MAS-100 Eco» | 1 экз. |
осуществляется по документу МП РТ 1605-2011 «Пробоотборники воздуха MAS-100 Есо. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 ноября 2011 года. Основные средства поверки (эталоны):
- расходомер воздуха цифровой DA-100 производства фирмы «Merck KGaA», Германия. Диапазон измерений объемного расхода воздуха от 95 до 105 дм /мин, пределы допускаемой относительной погрешности измерений объемного расхода воздуха ± 1,5 %.
Методика измерений приведена в разделе 8 руководства по эксплуатации пробоотборников воздуха MAS-100 Eco.
Нормативные и технические документы, устанавливающие требования к пробоотборникам воздуха MAS-100 Eco
1 ГОСТ Р 8.618-2006 ГСИ «Государственная поверочная схема для средств измерений объемного и массового расходов газа».
2 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
3 Техническая документация фирмы-изготовителя «Merck KGaA», Германия.
Выполнение работ по обеспечению безопасных условий и охраны труда
Зарегистрировано поверок | 707 |
Поверителей | 28 |
