| Номер в госреестре | 30939-13 |
| Наименование СИ | Счетчики однофазные однотарифные активной электроэнергии |
| Обозначение типа СИ | СЕ 101 |
| Изготовитель | Акционерное общество "Электротехнические заводы "Энергомера" (АО "Энергомера"), г. Ставрополь |
| Год регистрации | 2013 |
| Срок свидетельства | 23.08.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики однофазные однотарифные активной электроэнергии СЕ 101 (в дальнейшем
- счетчики) предназначены для измерения активной энергии в однофазных двухпроводных цепях переменного тока.
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока по методу сигма - дельта модуляции с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов электромеханическим отсчетным устройством или микроконтроллером дает количество активной энергии, отображаемое на барабанах электромеханического или на экране (ЖКИ) отсчетно-го устройства. Счетчики могут иметь одну или две цепи тока. При наличии двух цепей тока учитывается ток, имеющий большее значение.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки, кроме этого счетчик с ЖКИ имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра измерительной информации. В случае выхода из строя средства отображения (ЖК-дисплея), информацию можно считать после установки исправного ЖК-дисплея.
Кожух счетчика пломбируется оттиском поверительного клейма установленной формы на определенных для этого местах. Крышка зажимов пломбируется оттиском клейма энергоснабжающей организации.
В корпусе счетчика размещены: модуль измерительный (преобразователь мощности в частоту импульсов), выполненный на печатной плате и один или два датчика тока (шунты или трансформаторы тока).
Зажимы для подсоединения счетчика к сети и телеметрический выход закрываются пластмассовой крышкой.
Структура условного обозначения приведена на рисунке 1.

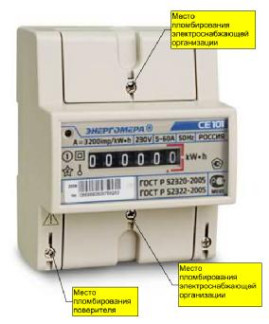

Фото общего вида счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2, 3, 4, 5, 6, 7.
-Тип отсчетного устройства:
М6 - шестиразрядный механический;
М7 - семиразрядный механический;
- ЖКИ
-Количество измерительных элементов:
- один;
.2 - два.
-Базовый (максимальный) ток:
4 - 5(50)А
5 - 5(б0)А
8 - 10(100)А
-Номинальное напряжение:
3 - 220 В;
4 - 230 В
-Класс точности по ГОСТ Р 52322-2005:
1 - 1;
2 - 2
Тип корпуса:
R5 - для установки на рейку;
R5.1 - для установки на рейку или щиток;
S4, S6, S8, S10 - для установки на щиток. Рисунок 1 - Структура условного обозначения счетчиков
P52320-200S ГОСТ Р 52322-2005
S160JA
MEiS
»"Ni Q07133042019359
Poop.
РОССИЯ'кНо
*
■с*
Место
пломбирования электроснабжающей организации_
Место
пломбирования
поверителя
Рисунок 5 - Общий вид счетчика СЕ 101 S6
Таблица 1
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | 0,051б ■ ■ -1макс (0,75 ... 1,15) ином 0,8(емк) ... 1,0 ... 0,5(инд) |
| Базовый (максимальный) ток | 5 (50) А или 5 (60) А или 10 (100) А |
| Номинальное напряжение | 220 В или 230 В |
| Класс точности | 1 или 2 по ГОСТ Р 52322-2005 |
| Диапазон рабочих температур окружающего воздуха | от минус 30 до 70 °С для счетчиков с ЖКИ; от минус 40 до 70 °С для счетчиков с механическим отсчетным устройством |
| Диапазон значений постоянной счетчика | от 800 имп/(кВт»ч) до 6400 имп/(кВт»ч) |
| Рабочий диапазон изменения частоты измерительной сети счетчика | (50 ± 2,5) Гц или (60 ± 3) Гц |
| Стартовый ток (чувствительность): для одноэлементных счетчиков для двухэлементных счетчиков | 10 мА для счетчиков с базовым током 5 А 20 мА для счетчиков с базовым током 10 А 20 мА для счетчиков с базовым током 5 А 40 мА для счетчиков с базовым током 10 А |
| Цена одного разряда счетного механизма: для электромеханического отсчетного устройства: младшего, (кВт»ч) старшего М6, (кВт • ч) старшего М7, (кВт • ч) для ЖКИ: младшего, (кВт»ч) старшего, (кВт • ч), не менее | 0,1 10000 100000 0,01 10000 |
| Количество десятичных знаков индика | 6 - для М6; |
| тора | 7 - для М7; |
| не менее 7 - для ЖКИ | |
| Полная мощность, потребляемая цепью | |
| тока | не более 0,05 В • А при базовом токе |
| Полная (активная) мощность, потреб | не более 9 В • А (0,8 Вт) при номинальном значении |
| ляемая цепью напряжения | напряжения |
| Масса счетчика | не более 1,0 кг |
| Г абаритные размеры, мм, не более | |
| (длина; ширина; высота): | |
| для R5, | 110; 89; 72,5 |
| для R5.1, | 105; 90; 60 |
| для S4, | 185; 121; 61,5 |
| для S6, | 170; 115; 53 |
| для S8, | 200; 125; 75 |
| для S10 | 185; 124; 61,5 |
| Средняя наработка до отказа | 220000 ч |
| Средний срок службы до первого капи | 30 лет |
| тального ремонта счетчиков |
Пределы допускаемой основной относительной погрешности по ГОСТ Р 52322-2005 нормируют для информативных значений входного сигнала: напряжение - (0,75.. .1,15) ином;
частота измерительной сети - (50 ± 2,5) Гц или (60 ± 3) Гц.
Знак утверждения типа наносят на панель счетчиков офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входит:
- счетчик однофазный однотарифный активной электроэнергии СЕ 101 (одно из исполнений);
- руководство по эксплуатации (одно из исполнений);
- формуляр (одно из исполнений);
По требованию организаций, производящих регулировку, ремонт и поверку счетчиков, дополнительно высылаются методика поверки (ИНЕС.411152.082 Д1), руководство по среднему ремонту и каталог деталей.
осуществляется по документу ИНЕС.411152.082 Д1 «Счетчики однофазные однотарифные активной электроэнергии СЕ 101», утвержденному ГЦИ СИ ФБУ «Ставропольский ЦСМ» в 2013 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии ЭНЕРГОМЕРА СУ001/Х-ХХ-Р0;
- универсальная пробойная установка УПУ-10;
- секундомер СО спр-2б.
Методика измерений на счетчики однофазные однотарифные активной электроэнергии СЕ 101 приведена в документе: «Счетчики однофазные однотарифные активной электроэнергии СЕ 101. Руководство по эксплуатации» (одно из исполнений).
Нормативные и технические документы, устанавливающие требования к счетчикам однофазным однотарифным активной электроэнергии СЕ 101
1. ГОСТ Р 52322-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2».
2. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
3. ТУ 4228-054-22136119-2005 «Счетчики однофазные однотарифные активной электроэнергии СЕ 101. Технические условия».
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 13328340 |
| Поверителей | 132 |
| Актуальность данных | 19.11.2024 |
