Термогигрометры HMT330, 30962-12

Назначение

Термогигрометры HMT330 предназначены для измерения относительной влажности и температуры неагрессивных газовых сред.

Описание

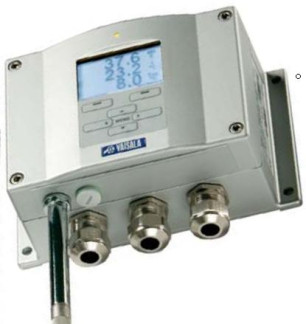

Термогигрометр HMT330 (далее - термогигрометр) представляет собой портативный прибор непрерывного действия, основанный на сорбционном методе измерения относительной влажности, выполненный в виде электронного блока, к которому с помощью удлинительного кабеля подключаются измерительные преобразователи влажности и температуры. Термогигрометры имеют сенсоры влажности ёмкостного типа и платиновые сенсоры температуры Pt100, установленные под стальным пористым фильтром. В измерительный преобразователь встроен микроконтроллер, в память которого записаны градуировочные характеристики для измерения относительной влажности и температуры. Термогигрометры имеют 7 исполнений измерительных преобразователей: HMT331 - для применения с настенным монтажом, HMT333 - для каналов и ограниченных пространств, HMT334 - для применений при давлениях анализируемой среды до 10 МПа или вакууме, HMT335 - для высоких температур (до +180 °С), HMT337 - для применений в условиях образования капельной влаги (подогреваемый паронепроницаемый датчик), HMT338 - для трубопроводов с давлением анализируемой среды до 4 МПа. Термогигрометры имеют встроенную функцию пересчета единиц относительной влажности и температуры в единицы точки росы, абсолютной влажности, массовой концентрации влажности и температуры мокрого термометра. Внешний вид термогигрометров приведён на рисунке 1.

Программное обеспечение

В термогигрометрах используется встроенное программное обеспечение. Встроенное программное обеспечение HMТ330 установлено в электронном блоке термогигрометра. Структура встроенного программного обеспечения включает в себя блоки пяти программных компонентов, выполняющих функции управления термогигрометром, обработки сигналов подключенных измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Версии встроенного программного обеспечения отображаются на дисплее термогигрометра после включения, а также доступны командами «vers» и «?». Данное программное обеспечение имеет версию 5.00С.

Влияние программного обеспечения на метрологические характеристики термогигрометров учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1. Диапазоны измерений приведены в таблице 2.

Таблица 2

2. Пределы допускаемой абсолютной погрешности приведены в таблице 3.

Таблица 3

где RH - показания относительной влажности, %;

t - показания температуры, °С.

3. Выходные сигналы приведены в таблице 4. Таблица 4_

4.    Параметры электрического питания:

5.    Потребляемая мощность, Вт

6.    Габаритные размеры (ширина х высота х длина), мм

7.    Масса, кг, не более

8.    Средний срок службы , лет

9.    Средняя наработка на отказ, ч

10.    Условия эксплуатации

10.1    Диапазон температуры анализируемой среды, °С

10.2    Диапазон давлений анализируемой среды, МПа

10.3    Диапазон температуры окружающей среды, °С

10.4    Диапазон относительной влажности при температуре 25

10.5    Диапазон атмосферного давления, кПа

24 В переменного тока 10

183х116x77 1.9 8

4800

от минус 70 до плюс 180 от 0 до 10 от минус 10 до плюс 40 °С, %    от 10 до 90

от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус термогигрометра в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки термогигрометров HMT330 приведен в таблице 5.

Таблица 5_

Поверка

осуществляется по методике поверки МП-242-1387-2012 «Термогигрометры HMP330. Фирма “Vaisala Oyj”, Финляндия. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «13» августа 2012 г.

Основные средства поверки:

генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до плюс 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С;

измеритель температуры двухканальный прецизионный МИТ 2, номер Госреестра 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, номер Госреест-ра 32777-06, диапазон измерений температуры минус 200 до плюс 200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.5582009;

климатическая камера Votsch VT7004, диапазон воспроизведения температуры от минус 70 до плюс 180 °С, пределы допускаемого абсолютного значения неравномерности температуры в камере от ±0,5 до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности поддержания температуры в камере от ±0,3 до ±1,0 °С.

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на термогигрометры HMT330.

Нормативные и технические документы, устанавливающие требования к термогигрометрам HMP330

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
