| Номер в госреестре | 31264-12 |
| Наименование СИ | Анализаторы каналов и стыков Е1 многофункциональные |
| Обозначение типа СИ | МАКС-E1 |
| Изготовитель | ЗАО НПП "КОМЕТЕХ", г.С.-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 20.07.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1 (далее -анализаторы) предназначены для измерения параметров цифрового тракта на интерфейсах Е1.
Анализатор представляет собой портативный прибор с жидкокристаллическим экраном, состоящий из генератора и двух приемников цифровых сигналов.
В основе работы анализаторов лежит принцип воспроизведения встроенным генератором эталонной частоты, формирование цифровых сигналов со скоростью и логическое сравнение принимаемого цифрового сигнала с формируемым сигналом.
Анализаторы позволяют формировать цифровой структурированный сигнал с подачей испытательной псевдослучайной последовательности в заданные временные интервалы, регистрировать и анализировать ошибки в измерительном и рабочем структурированном сигнале на стандартном первичном цифровом стыке на скорости 2048 кбит/с, вводить в формируемый цифровой сигнал фазовое дрожание (джиттер) и измерять его параметры в цифровом сигнале, поступающем на вход.
Анализаторы выпускаются в двух модификациях: «Ь» - с разъемами типа «Банан» и «г» - с разъемами RJ-45.

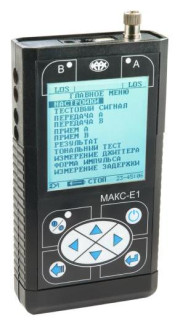

Общий вид тестера и схема пломбировки от несанкционированного доступа (пломба, выполненная из однократно наклеиваемой ленты с уникальным изображением), представлены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, версия 1.0, с управляющими функциями.
_Идентификационные данные ПО следующие:__
| Наименование ПО | Идентифи кационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Макс-Е 1 | МБСЕ.00007-10 | 1.0 | DE7F | CRC-16 |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
| Характеристика | Значение |
| Тактовая частота передаваемого сигнала, кГц | 2048 |
| Пределы регулировки тактовой частоты f, Гц | ±50-10"6f |
| Пределы допускаемой относительной погрешности тактовой частоты | ±10-10-6 |
| Входной импеданс (симметричный вход), Ом | 120 или >4000 |
| Затухание несогласованности входа на полутактовой частоте, дБ | >18 |
| Импеданс нагрузки на выходе (симметричный выход), Ом | (120) ±1%. |
| Амплитуда импульсов (симметричный/несимметричный выход), В | 3,0 ± 0,3 |
| Длительность импульса (на уровне 50 % амплитуды), нс | 244 ± 25 |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 43 |
| Диапазон размаха вводимого фазового дрожания (джиттера) на выходе, тактовых интервалов1, ТИ, в диапазоне частот, кГц | 0,1-10 0,002 - 100 |
| Пределы допускаемой абсолютной погрешности установки размаха фазового дрожания А, ТИ | ±(0,08 А + 0,02) |
| Диапазон измерения размаха фазового дрожания, ТИ | 0,1-10 |
| Пределы допускаемой основной погрешности измерения размаха фазового дрожания А при его частоте 1 кГц, ТИ | ±(0,07А + 0,03) |
| Общие характеристики | |
| Рабочие условия применения: - температура окружающей среды, °C - относительная влажность воздуха при температуре +25 °С, % | 5 - 40 90 |
| Температура хранения, °C | минус 20 - +50 |
| Питание: - от встроенных аккумуляторных батарей (4 элемента типоразмера АА) - от сети переменного тока напряжением, В, частотой, Гц | 220+22_33 50±2,5 |
| Габариты (длинахширинахвысота), мм | 160х85х30 |
| Масса, кг, не более | 0,4 |
По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94.
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
- анализатор каналов и стыков Е1 многофункциональный МАКС-Е1
1 шт. 9 шт. 1 шт. 1 шт. 1 шт. 1 шт.
- кабели измерительные, кабель для подключения к ПК
- сетевой адаптер ~220 В/-9 В, 1 А
- сумка для переноски прибора и принадлежностей
- руководство по эксплуатации, совмещенное с паспортом
- методика поверки МБСЕ.468212.007 МП
осуществляется в соответствии с документом МБСЕ.468212.007 МП «Анализаторы каналов и стыков Е1 многофункциональные МАКС-Е1. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в мае 2012 г., основные средства поверки:
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета;
- осциллограф двухканальный широкополосный С1-108: 0-350 МГц; 20 мВ-8 В, время нарастания переходной характеристики менее 1 нс; погрешность по оси Х <1 % и Y <1,5 %;
- анализатор параметров цифровых каналов и трактов EDT-135: 2,048 Мбит/с, (0-10) ТИ, частота модуляции 0,05- 100 кГц, ±0,05 ТИ;
- магазин затуханий МЗ-50-2, 75 Ом, 0-50 МГц; 80 дБ ±0,2 дБ.
"Анализаторы каналов и стыков Е1 многофункциональные МАКС-EL Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к анализаторам каналов и стыков Е1 многофункциональным МАКС-Е1
Технические условия МБСЕ 468212.007 ТУ.
выполнение работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
