| Номер в госреестре | 31319-12 |
| Наименование СИ | Калибраторы переменного тока |
| Обозначение типа СИ | "Ресурс-К2" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "Энерготехника" (ООО НПП "Энерготехника"), г. Пенза; Общество с ограниченной ответственностью "Электрокомплект" (ООО "Электрокомплект"), г |
| Год регистрации | 2012 |
| Срок свидетельства | 17.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы переменного тока «Ресурс-К2» (далее - калибраторы) предназначены для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидальных сигналов основной частоты с номинальным значением 50 Гц и спектральных составляющих, с заданными значениями параметров напряжения (в том числе показателей качества электрической энергии), силы тока, углов фазового сдвига и мощности.
Принцип действия калибраторов основан на формировании цифровых (дискретизированных и квантованных) сигналов, рассчитанных на основании заданных значений параметров напряжения и тока с помощью внешнего программного обеспечения, их последующем цифро-аналоговом преобразовании, усилении и воспроизведении с помощью аппаратного блока. Значения расчетных параметров выходных сигналов калибратора определяются с помощью внешнего программного обеспечения.
Калибраторы состоят из аппаратной и программной частей. Аппаратная часть представляет собой единую конструкцию, выполненную в настольном варианте. Программная часть представляет собой внешнее программное обеспечение, которое функционирует на базе компьютера подключаемого к аппаратной части калибратора с помощью интерфейса RS-232. Внешний вид аппаратной части калибраторов представлен на рисунке 1.

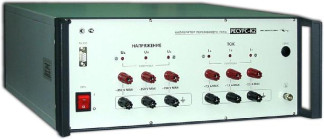

Рисунок 1
На лицевой панели калибраторов расположены зажимы выходных каналов напряжения и тока, зажима для подключения защитного проводника, выключатель питания, разъем интерфейса RS-232, кнопка сброса выходных сигналов и светодиодная индикация перегрузки выходов напряжения и тока. На задней панели калибраторов расположены разъем сетевого питания и два держателя плавких предохранителей.
Калибраторы имеют три выходных канала напряжения и три выходных канала тока. Каналы фазного напряжения и фазного тока соединяются по схеме «звезда» с общей точкой, изолированной от корпуса калибраторов и зажима для подключения защитного проводника.
Калибраторы имеют две модификации, которые отличаются друг от друга количеством воспроизводимых параметров и метрологическими характеристиками: «Ресурс-К2» и «Ресурс-К2М».
Модификация калибраторов «Ресурс-К2» предназначена для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидального сигнала основной частоты и n-ых гармонических составляющих (п - номер гармонической составляющей, изменяется от 2 до 40). Эта модификация калибратора используется для испытаний средств измерений показателей качества электрической энергии (ПКЭ), соответствующих требованиям ГОСТ 13109-97.
Модификация калибраторов «Ресурс-К2М» предназначена для формирования сигналов переменного напряжения и тока сложной формы, состоящих из синусоидального сигнала основной частоты, n-ых гармонических составляющих (п изменяется от 2 до 50), m-ых интергармонических составляющих (т - номер интергармонической составляющей, изменяется от
1 до 49). Эта модификация калибратора используется для испытаний средств измерений ПКЭ, соответствующих требованиям ГОСТ Р 51317.4.30-2008, ГОСТ Р 51317.4.7-2008, ГОСТ Р 51317.4.15-99, ГОСТ Р 8.655-2009, ГОСТ 13109-97.
Программное обеспечение калибраторов включает:
- встроенное программное обеспечение аппаратной части калибратора: программа «Ресурс-К2»;
- внешнее программное обеспечение, состоящее из двух взаимодействующих модулей: библиотека управления калибратором переменного тока «Ресурс-К2» и программа «Калибратор К2».
Встроенное программное обеспечение осуществляет воспроизведение выходных сигналов напряжения и тока с заданными параметрами.
Библиотека управления калибратором переменного тока «Ресурс-К2» предназначена для автоматизации формирования выходных сигналов напряжения и тока и обеспечивает выполнение следующих функций:
- расчет значений производных параметров выходных сигналов, рассчитанных на основании исходных параметров, введенных пользователем;
- расчет дискретных значений выходных сигналов на основании заданных параметров;
- сохранение значений параметров выходных сигналов.
Программа «Калибратор К2» обеспечивает выполнение следующих функций:
- обеспечение взаимодействия с операционной средой, центральными и периферийными устройствами персонального компьютера;
- ввод значений исходных параметров выходных сигналов;
- определение формы и способов представления информации.
Встроенное программное обеспечение (программа «Ресурс-К2») и внешнее программное обеспечение (библиотека управления калибратором переменного тока «Ресурс-К2») являются метрологически значимыми частями программного обеспечения.
Идентификационные данные программного обеспечения калибраторов приведены в таблице 1.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Схемы пломбирования калибраторов представлены на рисунке 2.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программа «Ресурс-К2» | kalibra-tor f4a852.bin | 2.3 | 291fa0494b6ef5d552 2ab314319dda5a | MD5 |
| Библиотека управления калибратором переменного тока «Ресурс-К2» | SignalK2.dll | 2.4 | 25ff61dcec905241a2 eafc2e7f24e04f | MD5 |
| Калибратор К2 | KalibratorK2.exe | 3.0.13.31 | 5b0c69bc3504844d2c 378076b16f0d8a | MD5 |
б)
Рисунок 2
(1 - место установки пломбы поверителя,
2-4 - места установки пломб предприятия-изготовителя)
Номинальное среднеквадратическое значение воспроизводимого фазно-го/междуфазного напряжения ином:
- 220/(220- V3 ) В (диапазон 1U);
- (100/73)/100 В (диапазон 2U).
Номинальное среднеквадратическое значение воспроизводимой силы тока /ном:
- 5 А (диапазон 1I);
- 1 А (диапазон 2I).
Диапазоны значений параметров и пределы допускаемых основных погрешностей калибраторов приведены в таблице 2.
Пределы допускаемых погрешностей калибраторов установлены для следующих диапазонов значений влияющих величин, если не указано иного:
а) модификация калибраторов «Ресурс-К2»: среднеквадратическое значение напряжения от 0,7-ином до 1,4-ином В;
б) модификация калибраторов «Ресурс-К2М»:
- среднеквадратическое значение напряжения от 0,1-ином до 2,0-ином В;
- частота основного сигнала от 42,5 до 69 Гц;
- коэффициенты несимметрии напряжений по обратной и нулевой последовательностям от 0 до 10 %;
- коэффициент искажения синусоидальности напряжения от 0,1 до 30 %;
- коэффициент n-ой гармонической составляющей напряжения от 0,05 до 30 %;
- коэффициент m-ой интергармонической составляющей напряжения от 0,05 до 30 %.
Если не указано иного, требования предъявляются к параметрам фазных и междуфаз-ных напряжений.
Таблица 2
| Параметр выходного сигнала | Диапазон значений | Пределы допускаемой основной погрешности (абсолютной А. относительной 6, %) | Примечание | Моди фикация |
| 1 | 2 | 3 | 4 | 5 |
| Параметры сигналов в каналах напряжения | ||||
| 1 Среднеквадратиче ское значение напряжения U, В | от 0,01' ^^ном до 1,44-^ом | ± (0,05 + 0,01-(lU^/U - 1|)) (6) | - | Ресурс- К2 |
| от 0,01' ^^ном до 1,5‘ Uном | ± (0,03 + 0,01 ^ном /U - 1|)) (6)1} | - | Ресурс- К2М | |
| 2 Частота основного сигнала f, Гц | от 45 до 65 | ± 0,005 (А) | - | Ресурс- К2 |
| от 42,5 до 69 | ± 0,003 (А) | - | Ресурс- К2М | |
| 3 Коэффициент не-симметрии напряжений по обратной последовательности Ku, % | от 0 до 30 | ± 0,1 (А) | - | Ресурс- К2 |
| ± 0,05 (А) | - | Ресурс- К2М | ||
| 4 Коэффициент не-симметрии напряжений по нулевой последовательности Кои, % | от 0 до 30 | ± 0,1 (А) | - | Ресурс- К2 |
| ± 0,05 (А) | - | Ресурс- К2М | ||
| 5 Коэффициент искажения синусоидальности напряжения KU, % | от 0,1 до 30 | ± (0,015 + 0,005-Ku) (А) | - | Ресурс- К2 |
| U > ином | Ресурс- К2М | |||
| ± ((0,015 + 0,005-Ku)-ином/U) (А) | U < ином | |||
| 6 Коэффициент и-ой гармонической составляющей напряжения KU(„), % | от 0,05 до 30 | ± (0,01 + 0,005Ku(„)) (А) | - | Ресурс- К2 |
| U > ином | мс 1 | |||
| ± ((0,01 + 0,005-K№)>ином/U) (А) | U < ином | |||
| 7 Коэффициент m-ой интергармонической составляющей напряжения KUig(m), % | от 0,05 до 30 | ± (0,01 + 0,005-Kugm)) (А) | U > ином | |
| ± ((0,01 + 0,005-^^))^^/^ (А) | U < ином | |||
| 8 Угол фазового сдвига между фазными напряжениями основной частоты jU | от - 180° до 180° | ± 0,03° (А) | - | Ресурс- К2 |
| 0,7-ином £ и < 1,5-ином | Ресурс- К2М | |||
| 9 Угол фазового сдвига между и-ми гармоническими составляющими фазных напряжений фи(-„) | от 180° до 180° | ± 0,3° (А) | 0,7-ином < U < 1,4 -Ц,ом2) KU(n) > 5 % | Ресурс- К2, Ресурс- К2М |
| ± 0,5° (А) | 0,7-ином < U < 1,4-ином2) 0,2 % < Ku(„) < 5 % | |||
| 10 Доза фликера Pt | от 0,2 до 20 | ± 1,5 (6) | - | |
| 1 | 2 | 3 | 4 | 5 |
| 11 Длительность провала напряжения Dtn3), с | от 0,01 до 60 | ± 0,003 (А) | - | Ресурс- К2, Ресурс- К2М |
| 12 Длительность временного перенапряжения А/пер и3), с | от 0,01 до 60 | ± 0,003 (А) | - | |
| 13 Глубина провала напряжения 5ип4), % | от 0 до 100 | ± 0,3 (А) | - | Ресурс- К2 |
| ± 0,06 (А) | - | Ресурс ам | ||
| 14 Коэффициент временного перенапряжения Кпер и4) | от 1,0 до 1,4 | ± 0,003 (А) | - | Ресурс- К2 |
| от 1,0 до 2,0 | ± 0,0006 (А) | - | Ресурс- К2М | |
| Параметры сигналов в каналах тока | ||||
| 15 Среднеквадратиче ское значение силы тока I, А | от 0,0011ном до 1,5*1ном | ± (0,05 + 0,01-(I™ /I - 1|)) (б) | - | Ресурс- К2 |
| ± (0,03 + 0,003-(|1Ном /I - 1|)) (б) | для диапазона 1I | Ресурс- К2М | ||
| ± (0,03 + 0,01 •(^ном /I - 1|)) (б) | для диапазона 2I | |||
| 16 Коэффициент искажения синусоидальности тока KI, % | от 0,1 до 100 | ± (0,015 + 0,005 К (А) | 0,1 ^ном < I < 1,5 Iном | Ресурс- К2, Ресурс- К2М |
| ± (0,03 + 0,01 К^ (А) | 0,0Мном < I < 0,Мном | |||
| 17 Коэффициент я-ой гармонической составляющей тока Код, % | от 0,05 до 100 для 2 < n < 10 | ± (0,01 + 0,005Код) (А) | 0,1 ^ном < I < 1,5 Iном | Ресурс- К2, Ресурс- К2М |
| от 0,05 до 50 для 10 < n < 20 | ||||
| от 0,05 до 20 для 20 < n < 20 | ||||
| от 0,05 до 10 для 30 < n < 40 | ||||
| от 0,05 до 5 для 40 < n < 50 | ||||
| от 0,5 до 100 для 2 < n < 10 | ± (0,03 + 0,01 Код) (А) | 0,01•Iном < I < 0,Мном | ||
| от 0,5 до 50 для 10 < n < 20 | ||||
| от 0,5 до 20 для 20 < n < 20 | ||||
| от 0,5 до 10 для 30 < n < 40 | ||||
| от 0,5 до 5 для 40 < n < 50 | ||||
| 1 | 2 | 3 | 4 | 5 |
| 18 Коэффициент m-ой интергармонической составляющей тока Kng(m), % | от 0,05 до 100 для 1 < m < 9 | ± (0,01 + 0,005-K^)) (А) | 0,11ном < 1 < 1,51ном | Ресурс- К2М |
| от 0,05 до 50 для 9 < m < 19 | ||||
| от 0,05 до 20 для 19 < m < 29 | ||||
| от 0,05 до 10 для 29 < m < 39 | ||||
| от 0,05 до 5 для 39 < m < 49 | ||||
| от 0,5 до 100 для 1 < m < 9 | ± (0,03 + 0,01 *K/ig(m)) (А) | 0,01*/ном < I < 0,1*/ном | ||
| от 0,5 до 50 для 9 < m < 19 | ||||
| от 0,5 до 20 для 19 < m < 29 | ||||
| от 0,5 до 10 для 29 < m < 39 | ||||
| от 0,5 до 5 для 39 < m < 49 | ||||
| 19 Угол фазового сдвига между токами основной частоты ф/ | от - 180° до 180° | ± 0,03° (А) | 0,1 /ном < 1 < 1,5 /ном | Ресурс- К2, Ресурс- К2М |
| ± 0,1° (А) | 0,01*/ном < I < 0,1/ном | |||
| 20 Угол фазового сдвига между напряжением и током основной частоты фи/9) | от - 180° до 180° | ± 0,03° (А) | 0,7-ином < и < 1,4-ином2) 0,1/ном < 1 < 1,5/ном | |
| ± 0,1°(А) | 0,7-ином < и < 1,4-ином2) 0,01/ном < I < 0,1/ном | |||
| ± 0,1°(А) | 0,1-ином < U < 0,7-ином ^Т^ом < I < ^-^^ном | Ресурс- К2М | ||
| ± 0,3° (А) | 0,1-ином < U < 0,7-ином 0,0Мном < I < 0,Мном | |||
| 21 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока ф 6) jU/(n) | от - 180° до 180° | ± (0,3 + 0,01-n + 10-5-^ном/^(п))° (А) | 10-6-^ном < Дп) < 0,3-Дном < Ia)'KI(n)/100 < /„ом № инм < U1)iKan/100 < инм | Ресурс- К2, Ресурс- К2М |
| 1 | 2 | 3 | 4 | 5 |
| 21 Угол фазового сдвига между п-ми гармоническими составляющими напряжения и тока jui(n)5'>’ б) | от - 180° до 180° | ± (0,3 + 0,01 п + 10-5-£ном/£(п))° (А) | 10-6-£ном < S(n) < 0,3-£ном 104'1юм < Io-KIn/100 < 1нпл 0,0г- Цнм < икп/ш < | Ресурс- К2, Ресурс ам Ресурс- К2, Ресурс- К2М |
| 22 Угол фазового сдвига между напряжением и током прямой последовательности фкл9) | от 180° до 180° | ± 0,03° (А) | 0,01-ином < и < 1,2-ином 0,057ном < I < 1,51ном | |
| ± 0,1° (А) | 0,01-ином < и < 1,2-ином 0,01-1ном < I < 0,05-1ном | |||
| 23 Угол фазового сдвига между напряжением и током обратной последовательности фОТ2 | от - 180° до 180° | ± 1° (А) | 0,01'ином < и2 < 1,2'ином 0,01'1ном < I2 < 1,5'1ном | |
| 24 Угол фазового сдвига между напряжением и током нулевой последовательности фОТ0 | от - 180° до 180° | ± 1° (А) | 0,01'ином < и0 < 1,2'ином ^^^ном < I0 < ^-^^ном | |
| П | араметры фиктивной мощности | |||
| 25 Активная мощность Р5"1’ Т>’ 8): а) трехфазная; б) однофазная | от 0,01'£ном до 1,5-£ном | ± (0,1 + 0,02-(|£ном/Р - 1|)) (5) | 0,01^ном < I < 1,5-!ном | Ресурс- К2 |
| от 0,01 £ном до 2,25-£ном | а) ± (0,05 + 0,001-(|£ном/Р - 1|)) (5)10) | для диапазона 1I 0,01-ином < и < 1,5-ином 0,01^ном < I < 1,5•Iном | Ресурс ам | |
| б) ± (0,05 + 0,002-(|£ном/Р - 1|)) (5)10) | ||||
| а) ± (0,05 + 0,005-(|£ном/Р - 1|)) (5)10) | для диапазона 2I 0,01-и*™ < и < 1,5-июм 0,01^ном < I < 1,5-!ном | |||
| б) ± (0,05 + 0,01-(|£ном/Р - 1|)) (5)10) | ||||
| 26 Реактивная мощность g5"1’ т>’ 8): а) трехфазная; б) однофазная | от 0,01'£ном до 1,5-£ном | ± (0,1 + 0,02-(|£ном/б - 1|)) (5) | 0,01^ном < I < 1,5•Iном | Ресурс- К2 |
| от 0,01 £ном до 2,25-£ном | а) ± (0,1 + 0,003-(|£ном/б - 1|)) (5) | для диапазона 1I 0,01-ином < и < 1,5-ином 0,017ном < I < 1,5•Iном | Ресурс ам | |
| б) ± (0,1 + 0,005-(|£ном/б - 1|)) (5) | ||||
| а) ± (0,1 + 0,005-(|£ном/б - 1|)) (5) | для диапазона 2I 0,01-ином < и < 1,5-ином 0,01^ном < I < 1,5-!ном | |||
| б) ± (0,1 + 0,01-(|£ном/б - 1|)) (5) | ||||
| 27 Полная мощность £5), 7), 8): а) трехфазная; б) однофазная | от 0,01'£ном до 1,5-£ном | ± (0,1 + 0,02-(|£ном/£ - 1|)) (5) | 0,01^ном < I < 1,5•Iном | Ресурс- К2 |
| от 0,01 -£ном до 2,25-£ном | а) ± (0,1 + 0,003-(|£ном/£ - 1|)) (5) | для диапазона 1I 0,01-ином < и < 1,5-ином 0,017ном < I < 1,5•Iном | Ресурс- К2М | |
| 5) ± (0,1 + 0,005-(|£ном/£ - 1|)) (5) | ||||
| а) ± (0,1 + 0,005-(|£ном/£ - 1|)) (5) | для диапазона 2I 0,01-ином < и < 1,5-ином 0,01^ном < I < 1,5•Iном | |||
| б) ± (0,1 + 0,01-(|£ном/£ - 1|)) (5) | ||||
| 28 Активная мощность обратной последовательности напряжения и тока Р2 | от 0,001-£ном до 1,5£ном | ± (0,15 + 0,002-(|£ном/Р2 - 1|)) (5) | £ном ^ом* ином | Ресурс ам |
| 1 | 2 | 3 | 4 | 5 |
| 29 Активная мощность нулевой последовательности напряжения и тока Р0 | от 0,001 ^ном до 1,5^ном | ± (0,15 + 0,002-^ном/Р0 - 1|)) (5) | Sном ^ном* Uном |
1) Указанные пределы допускаемой погрешности относятся к среднеквадратическому значению напряжения за 10 и более периодов сигнала основной частоты. Для среднеквадратического значения напряжения за интервал времени от одного до 10 периодов сигнала основной частоты, а также для остаточного напряжения при провале и максимального значения напряжения при перенапряжении, указанные пределы допускаемой погрешности удваиваются.
2) Для модификации калибраторов «Ресурс-К2М» параметр нормируют в диапазоне среднеквадратических значений напряжения от 0,7-ином до 1,5-ином В.
3) К длительности провала напряжения и длительности временного перенапряжения относят также интервал времени между изменениями напряжения ti,i+1.
4) Глубину провала напряжения рассматривают как параметр, определяющий нижний уровень при задании размаха изменения напряжения bUt, а коэффициент временного перенапряжения - как параметр, определяющий верхний уровень при задании размаха изменения напряжения.
5) SmM - номинальное значение полной трехфазной (ном = 3-1ном-ином) или однофазной
(*^ном = !ном' ином) мощности.
6) S(n) - полная мощность n-ой гармонической составляющей, S(n) = U(1)*KU(n)*/(1)K/(n/10000.
7) Для модификации калибратора «Ресурс-К2» к активной (реактивной, полной) мощности относят активную (реактивную, полную) мощность основной частоты и активную (реактивную, полную) мощность сигнала с учетом гармонических составляющих.
8) Для модификации калибратора «Ресурс-К2М» к активной (реактивной, полной) мощности относят активную (реактивную, полную) мощность основной частоты и активную (реактивную, полную) мощность сигнала с учетом гармонических и интергармонических составляющих.
9) При значении сопротивления нагрузки каналов тока ZH меньше или равном 1 Ом. При значении сопротивления нагрузки каналов тока больше 1 Ом пределы допускаемой дополнительной погрешности составляют ± (0,005 *ZH/Z)°, где Z имеет значение, равное 1 Ом.
10) При значении сопротивления нагрузки каналов тока ZН меньше или равном 1 Ом. При значении сопротивления нагрузки каналов тока больше 1 Ом пределы допускаемой дополнительной погрешности составляют ± (0,02*ZH/Z) %, где Z имеет значение, равное 1 Ом.
Пр имечания
1 К среднеквадратическому значению напряжения относят среднеквадратическое значение напряжения основной частоты U^), среднеквадратическое значение напряжения с учетом всех спектральных составляющих выходного сигнала U, среднеквадратические значения напряжения прямой U1, обратной U2 и нулевой U0 последовательностей.
2 Для модификации калибраторов «Ресурс-К2М» к среднеквадратическому значению напряжения также относят остаточное напряжение при провале U„ (диапазон значений от 0 до Ц,^) и максимальное значение напряжения при перенапряжении U^ (диапазон значений от Unc,M до 2,0^).
3 Номер гармонической составляющей n изменяется от 2 до 40 для модификации калибраторов «Ресурс-К2», и от 2 до 50 для модификации калибраторов «Ресурс-К2М».
4 Номер интергармонической составляющей m изменяется от 1 до 49.
5 Коэффициент интергармонической составляющей напряжения вычисляется по формуле: KUig(m) = (Ugm/U^)) 100, где Uig(m) - среднеквадратическое значение m-ой интергармонической составляющей напряжения.
6 К среднеквадратическому значению силы тока относят среднеквадратическое значение силы тока основной частоты /(i), среднеквадратическое значение силы тока с учетом всех спектральных составляющих выходного сигнала I и среднеквадратические значения силы тока прямой I1, обратной I2 и нулевой I0, последовательностей.
7 Коэффициент интергармонической составляющей тока вычисляется по формуле: Кng(m) = (Ig(myI(i)) 100, где Iig(m) - среднеквадратическое значение m-ой интергармонической составляющей тока.
8 Под дозой фликера понимают кратковременную Pst и длительную Ри дозы фликера. Пределы допускаемой дополнительной температурной погрешности модификации
калибраторов «Ресурс-К2М» составляет 1/10 пределов допускаемой основной погрешности на
1 °С изменения температуры окружающей среды по отношению к области нормальных значений при воспроизведении параметров:
- среднеквадратическое значение напряжения выходного сигнала;
- частота выходного сигнала;
- коэффициенты несимметрии напряжений по обратной и нулевой последовательностям;
- глубина провала напряжения;
- коэффициент временного перенапряжения;
- среднеквадратическое значение силы тока выходного сигнала;
- трехфазная и однофазная активная мощность.
Нестабильность модификации калибраторов «Ресурс-К2М»:
- выходного напряжения: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %;
- выходной силы тока: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %;
- выходной фиктивной мощности: за 1 ч не более ± 0,01 %, за 8 ч не более ± 0,02 %. Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 до 80 %;
- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);
- частота питающей сети (50 ± 0,5) Гц;
- напряжение питающей сети переменного тока (220 ± 4,4) В;
- коэффициент искажения синусоидальности напряжения питающей сети не более 5 %. Рабочие условия применения:
- температура окружающего воздуха от плюс 10 °С до плюс 35 °С;
- относительная влажность воздуха не более 80 % при температуре окружающего воздуха плюс 25 °С;
- атмосферное давление от 70,0 до 106,7 кПа (от 537 до 800 мм рт. ст.).
Максимальное среднеквадратическое значение силы тока в каналах напряжения
50 мА для напряжения основной частоты и 10 мА для:
- всех n-х гармонических составляющих у модификации калибраторов «Ресурс-К2»;
- всех n-х гармонических составляющих и m-ых интергармонических составляющих у модификации калибраторов «Ресурс-К2М».
Максимальная электрическая ёмкость нагрузки в каналах напряжения 2000 пФ. Максимальное среднеквадратическое значение выходного напряжения в каналах тока 2 В. Максимальная индуктивность нагрузки в каналах тока не более 0,1 мГн. Электропитание калибраторов осуществляется от сети переменного тока частотой (50,0 ± 0,5) Гц и напряжением (220 ± 22) В.
Мощность, потребляемая калибраторами, не более 500 В-А.
Калибраторы имеют защиту от перегрузки выходов напряжения и тока со светодиодной индикацией на передней панели.
Время установления рабочего режима не более 30 мин.
Продолжительность непрерывной работы калибраторов не менее 8 ч.
Средняя наработка на отказ не менее 20 000 ч.
Средний срок службы не менее 10 лет.
Г абаритные размеры калибраторов не более (высота х ширина х глубина) (190 х 490 х 550) мм.
Масса калибраторов не более 30 кг.
Сопротивление изоляции между корпусом калибраторов и контактами сетевого питания, зажимами выходных цепей напряжения и тока, между зажимом сетевого питания и зажимами выходных цепей напряжения и тока, между зажимами сетевого питания, выходных цепей напряжения, выходных цепей тока и разъемом интерфейса RS-232 в рабочих условиях применения не менее 20 МОм.
Сопротивление защитного заземления между зажимом для подключения защитного проводника и доступной металлической частью калибраторов, между зажимом для подключения защитного проводника и металлическими контактами разъема интерфейса RS-232 не превышает 0,1 Ом.
Знак утверждения типа наносят на лицевую панель калибраторов методом шелкогра-фии, на титульный лист паспорта и руководства по эксплуатации типографским способом. Комплектность
Комплект поставки приведен в таблице 3. Таблица 3
| Обозначение изделия | Наименование изделия | Количество |
| ТУ 4225-005-53718944-2006 | Калибратор переменного тока «Ресурс-К2» | 1 шт. |
| БГТК.685612.101 | Кабель измерительный напряжения | 1 шт. |
| БГТК.685612.102 | Кабель измерительный тока | 1 шт. |
| БГТК.685612.102-01 | Кабель измерительный тока | 1 шт. |
| БГТК.685612.102-02 | Кабель измерительный тока | 1 шт. |
| ЭГТХ.741391.001-03 | Заглушка | 3 шт. |
| - | Кабель сетевой 220 Вт, 10 А, SCZ-1 | 1 шт. |
| - | Шнур нуль-модемный DB9F-DB9M 1,8 м | 1 шт. |
| Р.БГТК.00010-01 | Программное обеспечение | 1 шт. |
| Р.БГТК.00010-01 33 01 | Библиотека управления калибратором переменного тока «Ресурс-К2». Руководство программиста | 1 экз. |
| БГТК.411649.002 РЭ | Калибраторы переменного тока «Ресурс-К2». Руководство по эксплуатации | 1 экз. |
| БГТК.411649.002 ПС | Калибратор переменного тока «Ресурс-К2». Паспорт | 1 экз. |
| БГТК.411649.002 МП * Поставляется по отдельном | Калибраторы переменного тока «Ресурс-К2». Методика поверки* ду заказу. | 1 экз. |
осуществляется в соответствии с документом «Калибраторы переменного тока «Ресурс-К2». Методика поверки. БГТК.411649.002 МП», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 года.
Основные средства поверки приведены в таблице 4. Таблица 4
| Наименование и тип средства поверки | Требуемые характеристики |
| Портативный образцовый счётчик МТ 3000 | Диапазон измерений напряжения от 10 до 300 В, пределы допускаемой относительной погрешности ± 0,01 %; диапазон измерений силы тока от 0,0004 до 12 А, пределы допускаемой относительной погрешности ± 0,01 % при силе тока от 0,02 до 12 А, ± 0,1 % при силе тока от 0,004 до 0,02 А; диапазон измерений частоты от 15 до 70 Г ц. Диапазон измерений углов сдвига фаз пределы допускаемой абсолютной погрешности измерений углов сдвига фаз ± 0,01°. Пределы допускаемой относительной погрешности измерений активной, реактивной и полной мощности ± 0,02 % относительно полной мощности. Входное сопротивление по входам тока 0,5 Ом на поддиапазонах измерения силы тока 250; 500 мА и 1; 2,5; 5; 10 А и 5 Ом на поддиапазонах измерения силы тока 25; 50; 100 мА |
| Мультиметр цифровой прецизионный 8508А | Пределы измерений напряжения переменного тока ик составляют 200 мВ, 2 В, 20 В, 200 В, пределы допускаемой абсолютной погрешности ± (0,0095 % иизм + 0,0012 % ик) В; ± (0,0125 % иизм + 0,0012 % ик) В при ик равном 200 мВ. Пределы измерений силы переменного тока 1к составляют 200 мкА, 2 мА, 20 мА, 200 мА, 2А, 20 А, пределы допускаемой абсолютной погрешности ± (0,0034 % 1изм + 0,0012 % 1к) А при 1к равном 200 мкА, 2 мА, 20 мА; ± (0,0305 % 1изм + 0,012 % 1к) А при 1к равном 200 мА; ± (0,0705 % 1изм + 0,012 % 1к) А при 1к равном 2 А; ± (0,09 % 1изм + 0,012 % 1к) А при 1к равном 20 А |
| Частотомер электронносчетный Ч3-54 | Диапазон измерений периода от 0 до 1 МГц, диапазон напряжения входного сигнала от 0,1 до 100 В, пределы допускаемой относительной погрешности ± 5-10" % |
Сведения приведены в руководстве по эксплуатации БГТК.411649.002 РЭ.
Нормативные и технические документы, устанавливающие требования к калибраторам переменного тока «Ресурс-К2»
1. ГОСТ 8.110-97 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник».
2. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40^20000 Гц».
4. ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электричества энергии в системах электроснабжения общего назначения».
5. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
6. ГОСТ Р 8.648-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного электрического на-
2 9
пряжения до 1000 В в диапазоне частот от 1-10 до 2-10 Гц».
7. ГОСТ Р 8.655-2009 «Государственная система обеспечения единства измерений. Средства измерений показателей качества электрической энергии. Общие технические требования».
8. ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002) «Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств».
9. ГОСТ Р 51317.4.15-99 (МЭК 61000-4-15:1997) «Совместимость технических средств электромагнитная. Фликерметр. Технические требования и методы испытаний».
10. ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии».
11. ГОСТ Р 51522-99 (МЭК 61326-1-97) «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
12. ГОСТ Р 52319-2005 (МЭК 61010-1: 2001) «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
13. МИ 1940-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы переменного тока от 1-10 до 25 А в диапазоне частот 20-1 -106 Гц».
14. МИ 1949-88 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя
3 7
электрическими напряжениями в диапазоне частот 1-10 -2-10 ».
15. ТУ 4225-005-53718944-2006 «Калибратор переменного тока «Ресурс-К2». Технические условия».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- осуществление мероприятий государственного контроля (надзора).
| Зарегистрировано поверок | 2519 |
| Поверителей | 37 |
| Актуальность данных | 17.09.2024 |
