| Номер в госреестре | 31409-17 |
| Наименование СИ | Датчики крутящего момента силы |
| Обозначение типа СИ | T20WN, T22 |
| Изготовитель | "Hottinger Baldwin Messtechnik GmbH", Германия |
| Год регистрации | 2017 |
| Срок свидетельства | 09.03.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

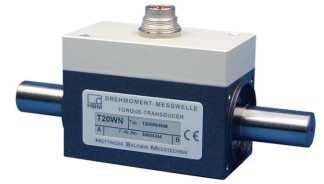

Датчики крутящего момента силы серий T20WN, T22 (далее - датчики) предназначены для измерений крутящего момента силы в составе измерительных систем или систем управления. Датчики серии T20WN дополнительно предназначены для измерений частоты вращения.
Датчики серий T20WN, Т22 измеряют динамический и статический крутящий моменты
силы.
Измерительная система датчиков выполнена на основе тензорезисторов, наклеенных на поверхность чувствительного упругого элемента датчиков и соединенных в мостовую электрическую цепь. В датчиках серии T20WN чувствительный элемент дополнительно оборудуется крыльчаткой оптической системы контроля частоты вращения или угла поворота. Измерения крутящего момента силы могут выполняться в любых направлениях вращения.
Конструктивно датчики выполнены в неразборном корпусе специальной формы, являющимся статором, внутри которого вращается чувствительный элемент в форме гладкого цилиндрического вала, являющийся ротором. Встроенные опорные подшипники позволяют использовать датчики в качестве опорного узла, что упрощает конструкцию измерительной системы. Для устранения малых паразитных нагрузок и упрощения монтажа, датчики могут комплектоваться стандартными сильфонными компенсационными муфтами.
Датчики выпускаются в следующих модификациях: T20WN/ХNM; T22/ХNM, где «Х» - это символ значения номинального крутящего момента силы, «NM» - символ единицы измерений (Н-м). Например, T22/5NM.
Выпускаемые модификации датчиков отличаются метрологическими характеристиками, маркировкой, материалом исполнения корпуса, габаритными размерами и массой.
Датчики работают в комплексе с измерительными усилителями фирмы «Hottinger Baldwin Messtechnik GmbH» MGCplus, QuantumX, РМЕ.
Пломбирование датчиков крутящего момента силы серий T20WN, T22 не предусмотрено. Конструкция корпуса датчиков является неразборной, что обеспечивает
ограничение доступа к определенным частям в целях предотвращения несанкционированном настройки и вмешательства, которые могут привести к искажению результатов измерений.
отсутствует.
Таблица 1 - Метрологические характеристики_
Наименование
Значение
характеристики
T20WN
Серия
Т22
Диапазон измерений крутящего момента силы (±Мном)1, Н-м
| от -0,1 | до | +0,1 |
| от -0,2 | до | +0,2 |
| от -0,5 | до | +0,5 |
| от -1,0 | до | +1,0 |
| от -2,0 | до | +2,0 |
| от -5,0 | до | +5,0 |
| от -10,0 | до | +10,0 |
| от -20,0 | до | +20,0 |
| от -50,0 | до | +50,0 |
| от -100,0 | до | +100,0 |
| от -200,0 | до | +200,0 |
от -5,0 до +5,0 от -10,0 до +10,0 от -20,0 до +20,0 от -50,0 до +50,0 от -100,0 до +100,0 от -200,0 до +200,0 от -500,0 до +500,0 от -1000,0 до +1000,0
Класс точности
0,2
0,5
Нелинейность, %
Номинальная чувствительность:
- по напряжению, В
- по току, мА_
Диапазон
измерений частоты вращения ротора датчика, мин-1_
Пределы допускаемой относительной погрешности измерений частоты вращения ротора датчика, %_
±0,1
±0,3
10
от 0 до 3000
±0,1
| Наименование характеристики | Значение | |||
| Серия | T20WN | Т22 | ||
| Максимально допустимая частота вращения ротора датчика, мин-1 | 10000 | 16000 | 12000 | 9000 |
| Выходной сигнал системы измерения частоты вращения, В | 5 (два прямоугольн ых импульсных сигнала) | - | ||
| Диапазон рабочих температур, °С | от +5 до +45 | |||
| Диапазон температур эксплуатации, °С | от 0 до +60 | |||
| Предельная допустимая нагрузка, % от ±Mном, не менее | ±200 | |||
| Масса, кг, не более | 0,6 | 2,0 | ||
| Габаритные размеры, мм, не более - длина - ширина - высота | 170 56 73 | 120 105 97,5 | ||
| Средний срок службы, лет | 5 | |||
наносится на корпус датчиков методом наклеивания и на титульный лист руководство по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик крутящего момента силы серий T20WN, T22 | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 76-16 | 1 экз. |
осуществляется по документу МП АПМ 76-16 «Датчики крутящего момента силы серий T20WN, T22. Методика поверки», утвержденному ООО «Автопрогресс-М» 28.10.2016г.
Основные средства поверки:
- рабочие эталоны 1-ого разряда по ГОСТ Р 8.752-2011;
- тахометр АТТ серии 6000, (рег. № 27264-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Техническая документация «Hottinger Baldwin Messtechnik GmbH», Германия
| Зарегистрировано поверок | 66 |
| Поверителей | 6 |
| Актуальность данных | 16.09.2024 |
